SITRINICS SB-2106 только синий цвет горизонтальные полосы посредине экрана и снизилась яркость

41 сообщение / 0 новых
Последнее сообщение
Nik D аватар
Не в сети
Регистрация: 23/03/10
Сообщения: 112

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

У тебя возбуд кадровой развертки. Провод по AV правильно воткнул, приставку включил?
С какого перепугу ты решил видеопроц поменять?

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

провод по AV - это аудио-видео? разъёмы вроде все воткнул как надо

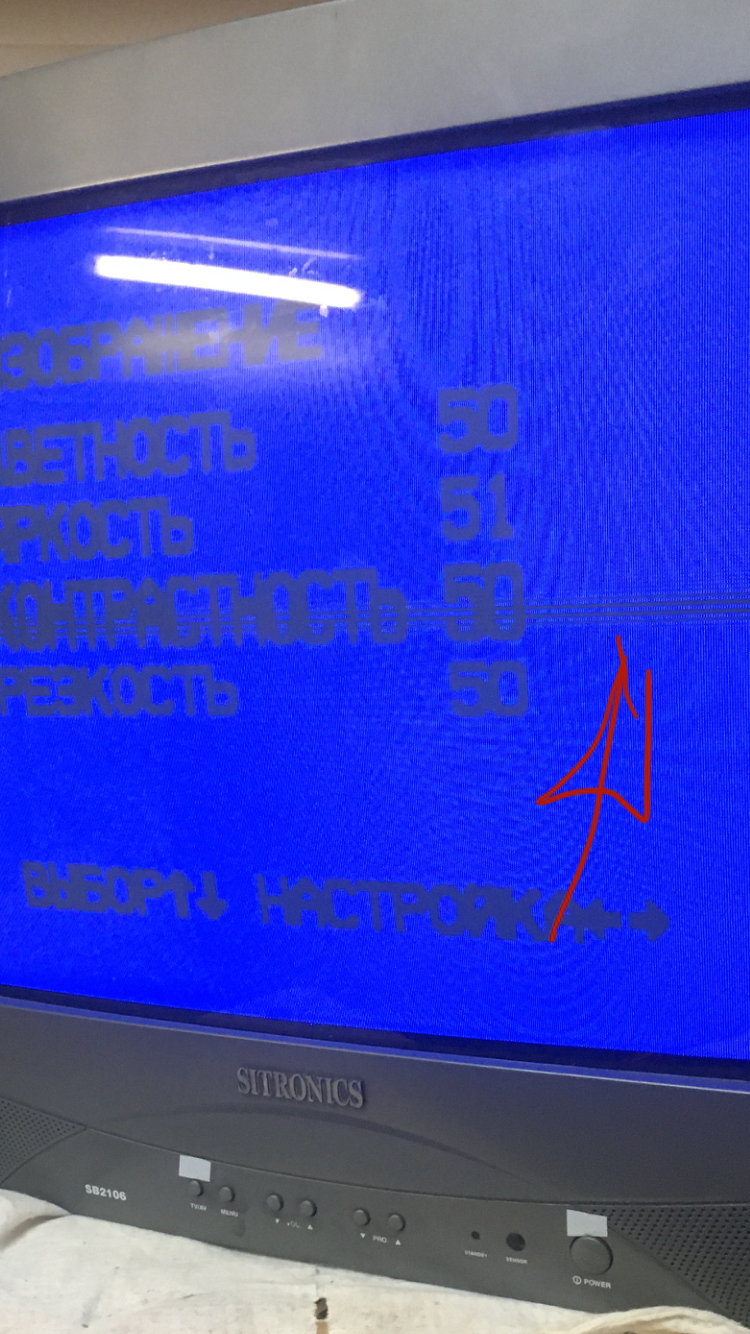

если подключить приставку то изображение есть но оно синее и полоса горизонтальная
проверил питание микросхемы TB1238AN
3,17,52 +8,8V
46 +5V
думаю всё-таки микросхема- продавец сказал что через пару недель я её получу
и осталась не решенная проблема с горизонтальной полосой - все элекролиты в кадровой проверил - они исправны
и ещё обратил внимание что через несколько минут работы после включения полос становится меньше- как будто что-то прогревается

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9502

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Противовозбудную цепь параллельно кадровой ОС проверь.

"Leonid363" писал(а):

все элекролиты в кадровой проверил

Каким образом?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nik D аватар
Не в сети
Регистрация: 23/03/10
Сообщения: 112

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Проверить транзисторы выходного видео усилителя красного и зеленого цвета. Высоковольтные дохнут редко, а в раскачке обрывались массово, проверять заменой.

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...
"Минздрав" писал(а):

Каким образом?

выпаивал и тестером
MY6013A – C-метр Mastech предназначен для измерения ёмкости конденсаторов
Диапазоны 200пФ/2000пФ/0,02мкФ/0,2мкФ/2мкФ/20мкФ/200мкФ/2000мкФ/20000мкФ
Разрядность шкалы 1999 отчетов
я сомневаюсь что неисправный видеоусилитель может давать такую горизонтальную полосу .

Проверить транзисторы выходного видео усилителя красного и зеленого цвета. Высоковольтные дохнут редко, а в раскачать обрывались массово, проверять заменой.

проверил на плате- они в норме - там в другом проблема - с 18 и 19 ножки микросхемы tb1238an не выходит нужного напряжения даже если отключить шлейф ведущий к плате кинескопа

входные напряжения на плату кинескопа
B 2,99V
R 1,89V
G 1,71V

если отсоединить разъём ведущий к плате кинескопа и замерить
напряжения выходящие с 20-19-18 ножек микросхемы TB1238AN
то получаются следующие значения

B 2,99V
R 2,14V
G 1,89V

R G на 18и19 ноге должны быть 3V как на 20 ноге B верно?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9502

Re: SITRINICS SB-2106 только синий цвет горизонтальные...
"Leonid363" писал(а):

выпаивал и тестером

Это не проверка, а погода на Луне, проверяют ЕСР-метром, а можно подстановкой заведомо исправных.

"Leonid363" писал(а):

проверил на плате

Так детали не проверяют, их надо выпаивать.

"Leonid363" писал(а):

с 18 и 19 ножки микросхемы tb1238an не выходит нужного напряжения

Какого "нужного напряжения", чем его смотрел, с чем сравнивал?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

тестером цифровым снимал показания с ножек микросхемы - думаю этого достаточно
напряжение с этих ножек должно быть одинаковым - 3 вольта
однако в моем случае 3 вольта выходит только с 20 ножки отвечающей за синий цвет
с 18 и 19 ножек соотвественно красный и зеленый цвет напряжение 1,8в и 2,1в по этому эти цвета пропали

по поводу выпайки и замены всех элементов…… я не сторонник перепахивания всей платы и особенно выпайки транзисторов и диодов-в большинстве они прекрасно звонятся на плате

теперь с конденсаторами- мой прибор мачтек для проверки конденсаторов неплох однако он не измеряет сопротивление ёмкости
я заказал http://s.aliexpress.com/nQJriaaE ESR-T4 жду

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9502

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Leonid363, Ви всё читаете, что Вам пишут? Я писал и про ПО, и про юзерменю, и про ОС, и про... про проверку вых. каскадов ВУ тоже писали...
Не знаю Где выводы, где действия, где ответы? Ощущение, что все пишут сами себе...

"Leonid363" писал(а):

однако в моем случае 3 вольта выходит только с 20 ножки отвечающей за синий цвет

В каком режиме?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...
"Минздрав" писал(а):

Противовозбудную цепь параллельно кадровой ОС проверь.

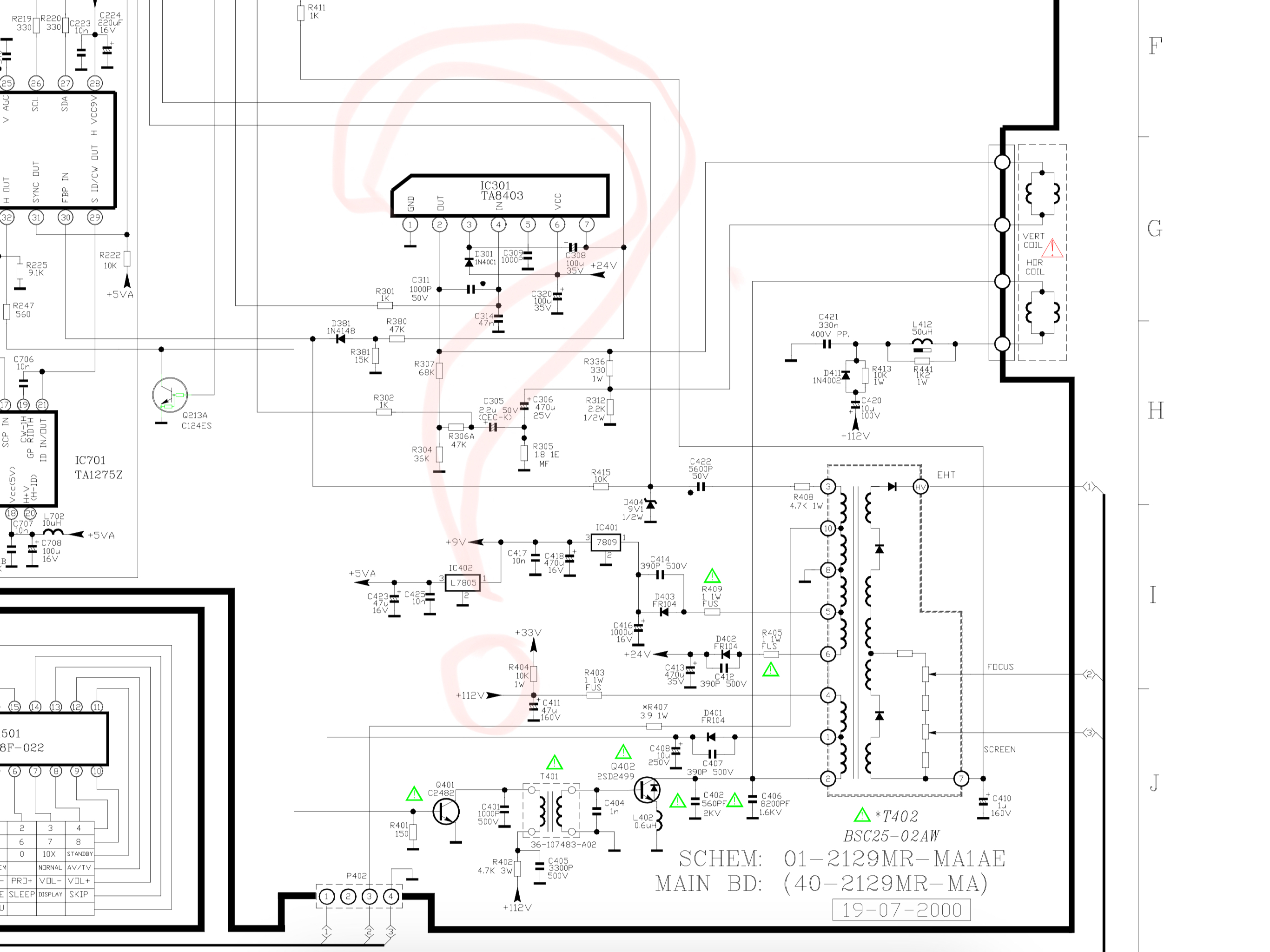

если не затруднит укажите какие номера деталей проверить я Вам сделал скрин части схемы

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9502

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

R336 подстановкой... но это не всё - если буд не пропадёт надо проверять и др. детали.
Вопросы всё так же "не замечаются"?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
