SITRINICS SB-2106 только синий цвет горизонтальные полосы посредине экрана и снизилась яркость

41 сообщение / 0 новых
Последнее сообщение
Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

SITRINICS SB-2106 только синий цвет горизонтальные полосы посредине экрана и снизилась яркость

появились горизонтальные тонкие полосы в центре экрана
и слабое мерцание нижней половины экрана
изображение было нормальное - цветное
вскрыл телевизор - для чистки от пыли и осмотра электролитов в строчной развертке
обнаружил вздутый 160х47мкф в блоке строчной развертки
почистив аккуратно от пыли( толстого слоя) собрал назад -включил
изображение стало синим
разобрал выпаял конденсатор вздутый 160х47мкф - проверил его - емкость 0мкф - заменил на новый
результат - пропало слабое мерцание нижней половины экрана - но остались горизонтальная полоса и синий цвет изображения Краснею

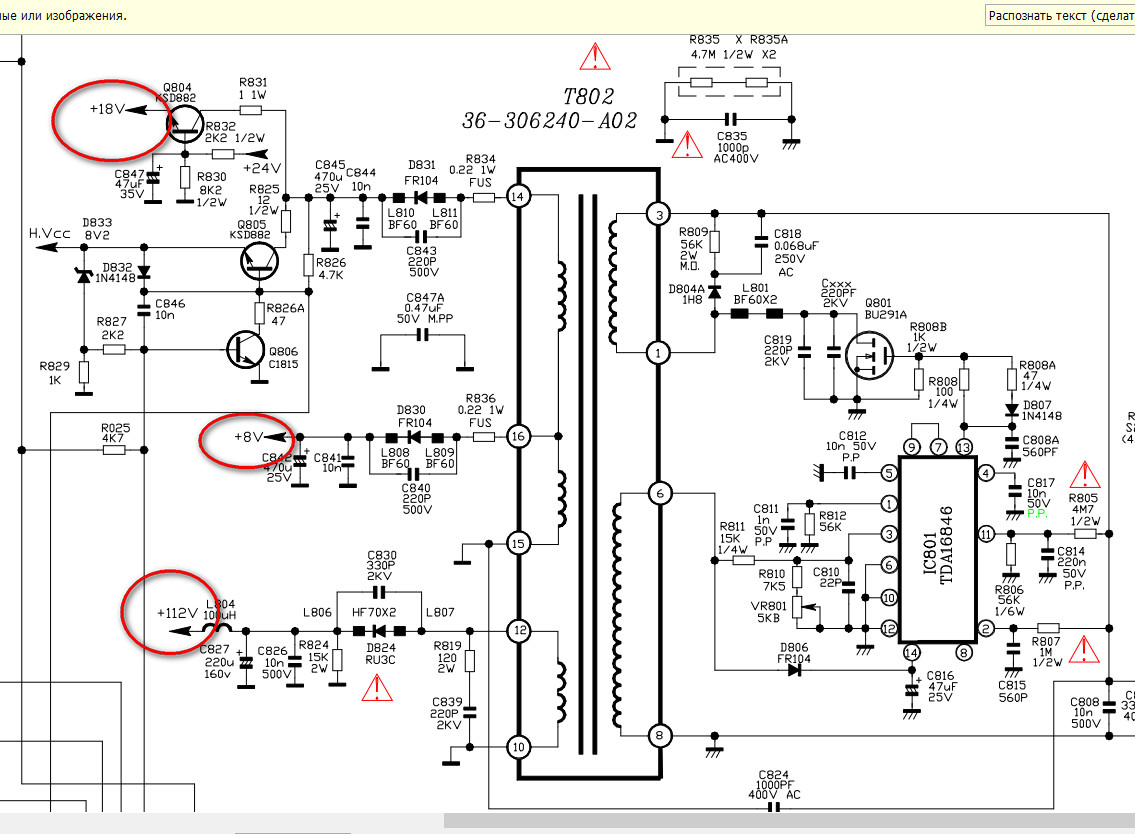

проверил напряжения с блока питания 112в, 18в, 8в - в норме
проверил все транзисторы диоды и конденсаторы на блоке кинескопа и основой плате

заменил на всякий случай позистор -ибо очень сильно грелся и потемнел текстолит в том месте- результат прежний
прошу помощи ибо опыта ремонта не так много

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9502

Re: SITRINICS SB-2106 только синий цвет вертикальные полосы...
"Leonid363" писал(а):

вертикальная полоса

В начале и на фото горизонтальная.

"Leonid363" писал(а):

синий цвет изображения

Изображения? Что в режиме ТВ? И замеры с катодов нужно.

"Leonid363" писал(а):

включил
изображение стало синим

А было?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 218

Re: SITRINICS SB-2106 только синий цвет вертикальные полосы...

С такой картинкой кадровая мне не нравится.
Кадровую и обвязку её не мешало бы проверить (литики)!

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Спасибо за совет!!!
напряжение на катодах синего зеленого и красного
KB 136V
KG 210V
KR 210V
————
входные напряжения на плату кинескопа
B 2,99V
R 1,89V
G 1,71V

если отсоединить разъём ведущий к плате кинескопа и замерить
то получаются следующие значения

B 2,99V
R 2,14V
G 1,89V

————-
все ведет к микросхеме TB1238AN Чешу голову
есть-ли методика ее проверки?

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 218

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Красная и зелёная пушка заперта

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9502

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

На вопросы отвечать собираемся или про методику проверки только спрашивать?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

на вопросы отвечать конечно:)))
диоды и резисторы с выходов микросхемы в норме - только проверил

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9502

Re: SITRINICS SB-2106 только синий цвет горизонтальные...
"Leonid363" писал(а):

на вопросы отвечать конечно:)))

Ну дак в теме они есть, а ответов нет, ведь вполне возможно, что синий (а не чёрный) - это свойство ПО и вполне возможно, что это в юзерменю переключается... а может и нет, я не знаю...
С вертикальной линией что?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

ошибся … горизонтальная полоска... короче все упирается в микросхему? она виновата? но почему она вышла из строя? не случится ли подобного с новой?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9502

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Об стену

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

ок, микросхему заказал на АлиЭкспресе
http://s.aliexpress.com/2QBfqyaa
осталмя второй вопрос с горизонтальной полосой в середине экрана

Прикрепленные файлы:
