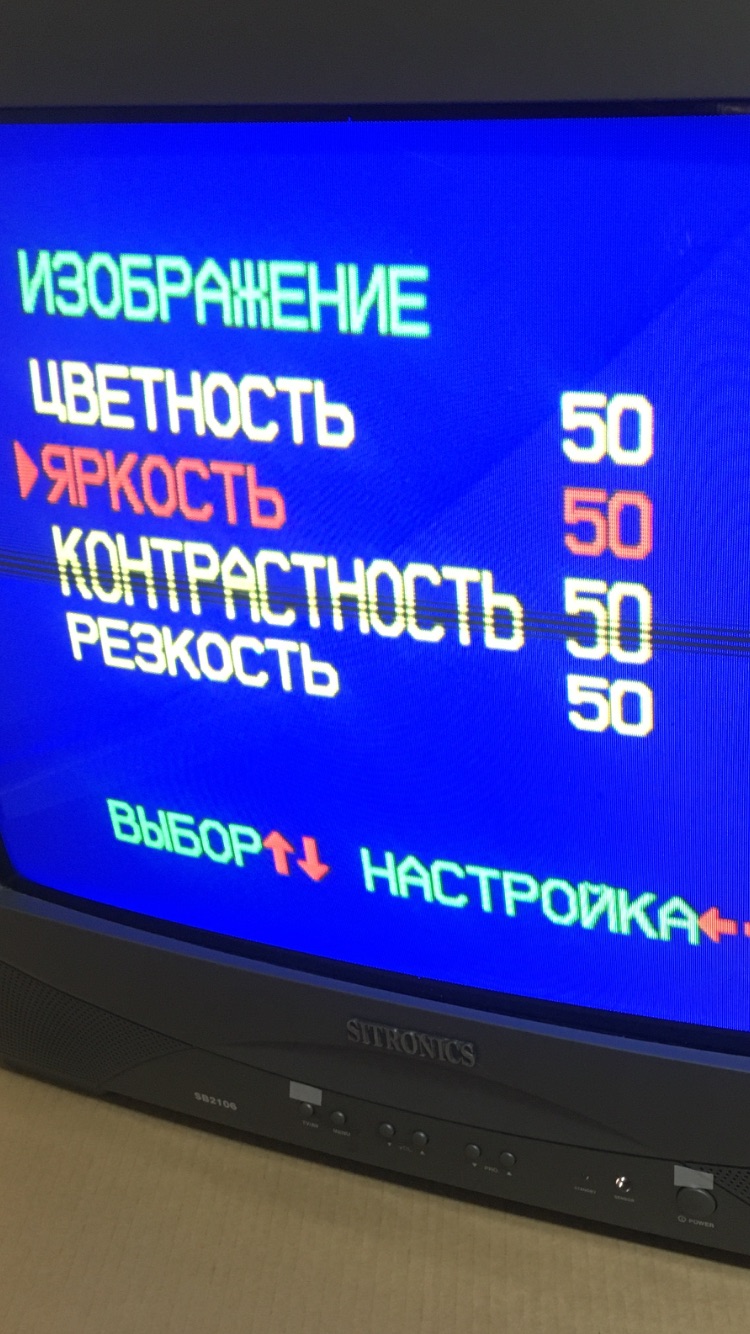

SITRINICS SB-2106 только синий цвет горизонтальные полосы посредине экрана и снизилась яркость

41 сообщение / 0 новых
Последнее сообщение
Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

да-незамечаются ибо туплю по первости
если можно по подробнее - что и где мерить , по возможности без сокращений - ибо они меня вводят в ступор переодически

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9595

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

ПК, плата кинескопа, проверить транзисторы и обвязку (детали) ВУ, видеоусилителей. Это для начала.
Но обучения тут не предусмотрено, в Школе Ремонта такие вопросы уместны, желающие ответят. ЗЫ. Тема "сленг и аббревиатуры" тут есть, можно самостоятельно их изучать.
Могу посоветовать перечитать тему и ответить на вопросы.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nik D аватар
Не в сети
Регистрация: 23/03/10
Сообщения: 139

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Напряжение на выходах R, G, B не будет одинаковым. Это цифровой видео проц. через него идет регулировка баланса белого из сервисного режима.

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

спасибо за советы- очень приятно! но я уже утомил вас всех и по этому беру тайм аут на две недели- телевизор собрал и отнес на чердак - буду ждать посылку с видеопроцессором
а покаместь немного углублюсь в теорию чтоб не доставать очевидными вопросами

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...
"Nik D" писал(а):

пришлось снять его с чердака Краснею да вы оказались правы- микросхема не причем-
- окислились ножки 2х ватных резисторов - на плате кинескопа-хорошенько пропаяв их - появился красный и зеленый !
этих окислов на ножках даже в очках небыло заметно.
моя ошибка что прозванивал я их не со стороны дорожек как остальные детали а сверху со стороны деталей и по этому все казалось в норме
осталась полоса Чешу голову
резистор 336 оказался в норме - подпаял все ножки на основной плате - но думаю что это электролит

Прикрепленные файлы:

_fanttom_ аватар
Не в сети
Регистрация: 23/02/19
Сообщения: 248

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Кадровую меняй,раз обвязку и питалово уже проверил.

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

при проверке очередного электролита обнаружил уменьшение емкости
на конденсаторе С420 при ёмкости 10мкф100в этот конденсатор показывал 3мкф
Данный конденсатор серии CD110X имеет стандартные электрические характеристики и низкий ESR (LOW ESR).

Можо заменить его вот таким? https://www.chipdip.ru/product0/9000023329

Прикрепленные файлы:

_fanttom_ аватар
Не в сети
Регистрация: 23/02/19
Сообщения: 248

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Я всегда такие и ставлю,иногда ещё в паралель добавляю неполярный на 0,1 мкф,смотря в каком узле будет функцианировать.

Nik D аватар
Не в сети
Регистрация: 23/03/10
Сообщения: 139

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

Leonid363
на конденсаторе С420 при ёмкости 10мкф100в

Тебе талдычат про кадровую развертку, а ты лезешь в строчную. Возьми осцил и посмотри какая пила на кадровой катушке, когда полоса на экране.

Leonid363 аватар
Не в сети
Регистрация: 06/10/19
Сообщения: 16

Re: SITRINICS SB-2106 только синий цвет горизонтальные...

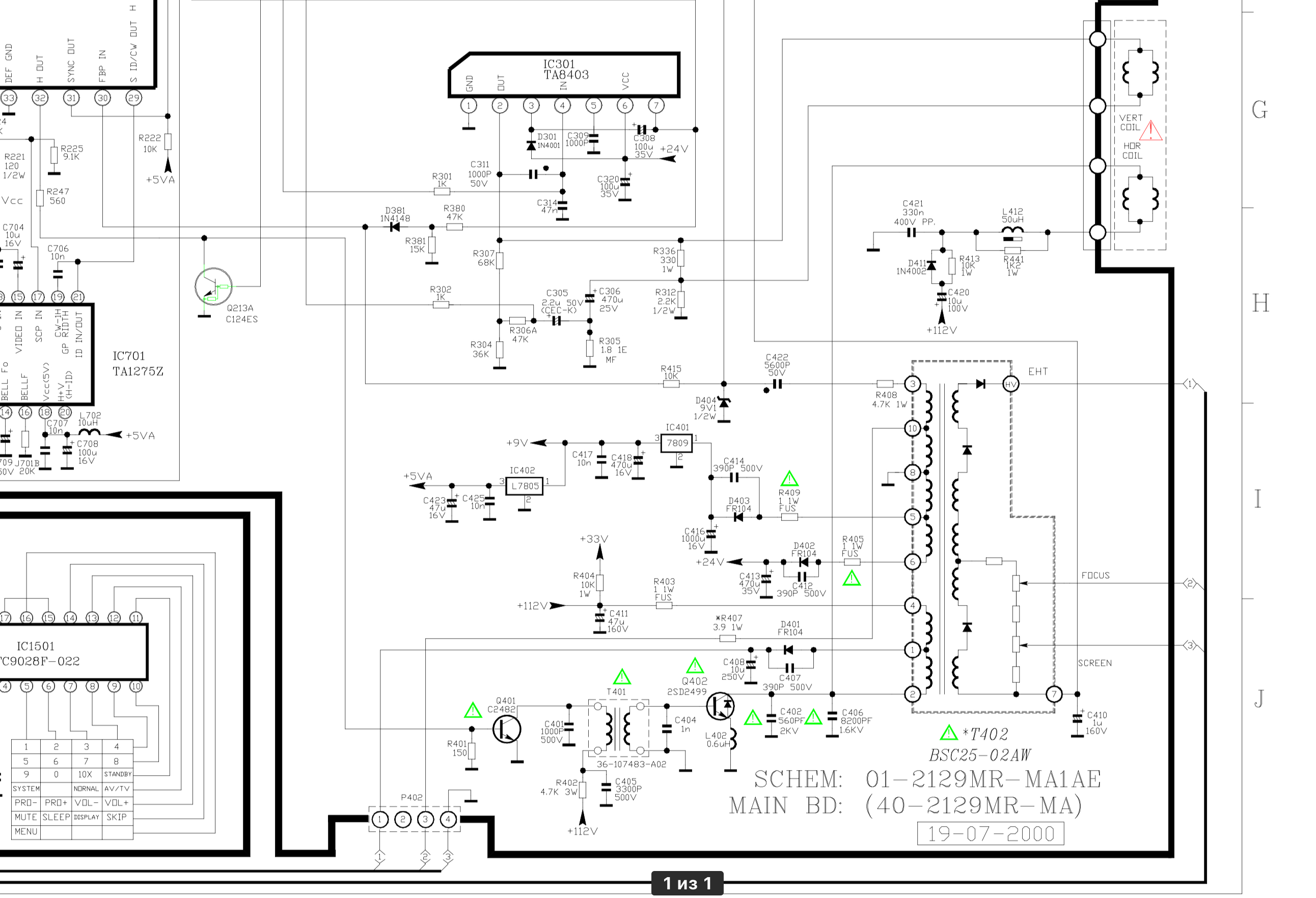

кадровая катушка- … покажите точку на схеме если не трудно

Прикрепленные файлы:
