Снизу платы дорожек нет, придется снимать радиатор микросхемы и к "ножкам паять"
Сориентируйся по схеме, вычисли дорожку, которая к 17 выв идёт и перережь её. А чтобы нога не болталась в воздухе, к ней резистор ком 5-10 и к земле или 3,3 в.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Спасибо, попробую. Еще хочу контакты разъема на шлейфе от процессора как-то почистить . Снимал плату, отсоединял пару раз и сейчас звук появляется примерно через 10 сек после включения.Тогда похоже элементы цепи исправны, где-то контакт...

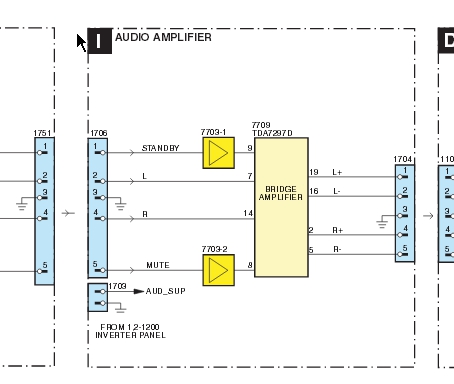

Вот какая штука проявилась - в сервис-мануале телевизора на блок-схеме микросхема УНЧ TDA7297D, а на принципиальной схеме усилителя TDA1517ATV...Но судя по виду радиатора - все-таки TDA1517ATV.
Но я тут с утра маленько продвинулся и результат огорчает.
Посмотрел напряжения на управляющих контактах разъема. На 1 ( StBy) 3.2В, на 5 (MUTE) 0. Но далее - получил возможность воспользоваться осциллографом. Посмотрел аудиосигналы на входах модуля УНЧ - их нет, ни левого, ни правого, только шум амплитудой 0.05В.
А когда в произвольный момент появляется звук - аудиосигналы на входе есть. То-есть получается - модуль УНЧ не причем . А в блоке маломощных сигналов разобраться - это уже не для меня, внешне ничего не увидел. Придется тащить к профи...
На всё это могу сказать только - с БП начинают, а не с последнего компонента... БП и далее, далее, далее... но для этого нужно знать принцип работы устройства, без этого можно ещё больше навредить...
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Работоспособность УНЧ мона определить пальцем за две секи и ослик там не надоть!!
Теперь по схеме от входа микры тащись в обратную сторону не забывая слова Минздрава.
Совсем никуда не годный, о нём лучше и не думать.
Сориентируйся по схеме, вычисли дорожку, которая к 17 выв идёт и перережь её. А чтобы нога не болталась в воздухе, к ней резистор ком 5-10 и к земле или 3,3 в.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Спасибо, попробую. Еще хочу контакты разъема на шлейфе от процессора как-то почистить . Снимал плату, отсоединял пару раз и сейчас звук появляется примерно через 10 сек после включения.Тогда похоже элементы цепи исправны, где-то контакт...
Передёрни его несколько раз... пропаяй с флюсом пассивным:
может не контакты, а пайка холодная с прогревом начинает контачить...
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Придется эту канитель провести. Собрал, повесил на стену -опять не включается!
Вот какая штука проявилась - в сервис-мануале телевизора на блок-схеме микросхема УНЧ TDA7297D, а на принципиальной схеме усилителя TDA1517ATV...Но судя по виду радиатора - все-таки TDA1517ATV.
Но я тут с утра маленько продвинулся и результат огорчает.
Посмотрел напряжения на управляющих контактах разъема. На 1 ( StBy) 3.2В, на 5 (MUTE) 0. Но далее - получил возможность воспользоваться осциллографом. Посмотрел аудиосигналы на входах модуля УНЧ - их нет, ни левого, ни правого, только шум амплитудой 0.05В.
А когда в произвольный момент появляется звук - аудиосигналы на входе есть. То-есть получается - модуль УНЧ не причем . А в блоке маломощных сигналов разобраться - это уже не для меня, внешне ничего не увидел. Придется тащить к профи...
Прикрепленные файлы:
На всё это могу сказать только - с БП начинают, а не с последнего компонента... БП и далее, далее, далее... но для этого нужно знать принцип работы устройства, без этого можно ещё больше навредить...
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Работоспособность УНЧ мона определить пальцем за две секи и ослик там не надоть!!
Теперь по схеме от входа микры тащись в обратную сторону не забывая слова Минздрава.
