PHILIPS 20PFL 5122158 - звук включается с задержкой

18 сообщений / 0 новых
Последнее сообщение
simko777 аватар
Не в сети
Регистрация: 12/09/10
Сообщения: 61

PHILIPS 20PFL 5122158 - звук включается с задержкой

Телевизор PHILIPS 20PFL 5122158, уже "ветеран", 2007 год. Висит на кухне. Впервые появилась неисправность - после включения звук появляется после длительной задержки - от 20 минут и более, всякий раз по-разному, но всегда с задержкой. Качество звука обычное, более не пропадает независимо от времени просмотра. Если выключить и через минуту включить - работает нормально. Потряхивание и постукивание ситуации не меняет, тогда вроде не в контактах дело?
Нашел мануал, УМЗЧ на микросхеме TDA1517ATW. ПРавда, в том же мануале на другой схеме TDA1517Р. Вскрою - посмотрю что фактически стоИт. Но полагаю, микросхема в порядке, иначе наоборот - выключалась бы при прогреве. Или не так? Подскажите, что посмотреть. Еще добавлю типовую схему включения TDA1517ATW

Прикрепленные файлы:

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 234

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой

В наушниках как, звук есть? Ёмкости по 17н. и 5н. померить, может в них косяк и проверить всю цепочку до 17н.

simko777 аватар
Не в сети
Регистрация: 12/09/10
Сообщения: 61

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой

Спасибо, проверю. Только уточните, о каких речь, я такие на схеме не нахожу. Правда, я по ошибке один рисунок удалил и теперь не разберусь - какую...
Когда нет звука в динамиках, то и в наушниках звука нет . Проверял на случай неполадки в переключателе. А не может по цепи управления режимом что-то так влиять?

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 234

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой

http://www.tvservice.org/files/screenshot.70.jpg здесь конденсатор 2703 и 2724

simko777 аватар
Не в сети
Регистрация: 12/09/10
Сообщения: 61

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой

Спасибо за быстрый ответ! Как раз в цепях переключения режимов! Это видимо микрофарады? Замерить нечем, просто поставлю новые. Найду эти номиналы и потом займусь. Результат сообщу

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9524

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой
"simko777" писал(а):

Замерить нечем, просто поставлю новые.

Дело хорошее... если знаешь, что точно эти цепи виноваты... но ведь управляются они чем то другим... Так и до проца недалеко, его тоже менять, не проверяя?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

simko777 аватар
Не в сети
Регистрация: 12/09/10
Сообщения: 61

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой

Нет, пожалуй так глубоко не полезу. Замерю напряжения МUTE и Stb до появления звука и после. Если окажется что проблема здесь - поменяю эти конденсаторы. Если не поможет- попрошу подсказки как без этих цепей обойтись, пока не вникал. Полагаю - соединить входы и на массу?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9524

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой

Транзисторы надо проверить...обвязку... всё ли куда надо доходит... а менять не глядя - никудышная проверка...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

simko777 аватар
Не в сети
Регистрация: 12/09/10
Сообщения: 61

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой

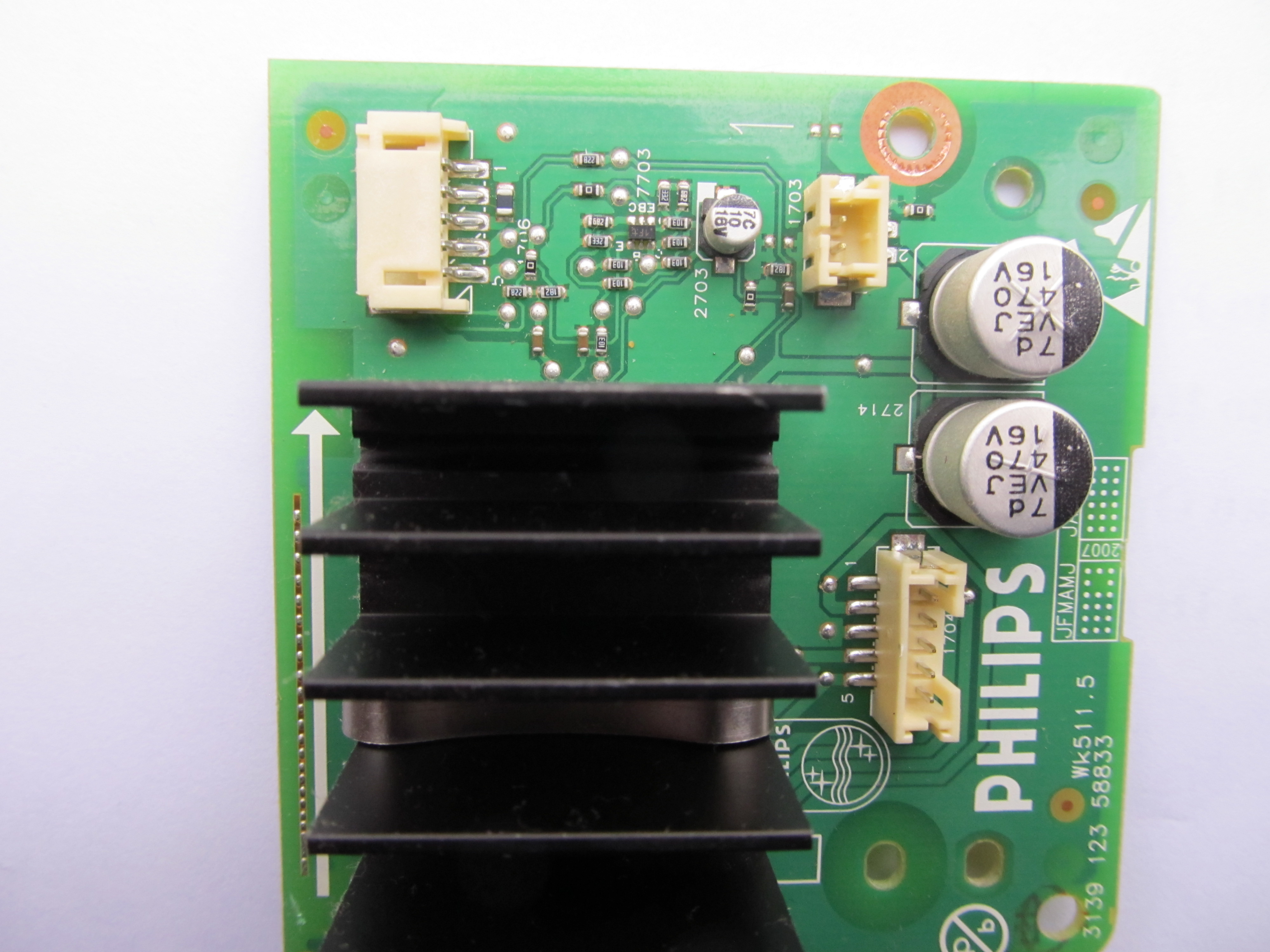

Залез в аппарат, понял, что планы придется менять. Оказывается, в этом аппарате на плате стоят уже SMD детали.
С ними у меня абсолютно нет знаний и опыта и нет соответствующего паяльного оборудования. Осваивать уже поздновато - по возрасту, к 80-ти приближаюсь.
Вижу три варианта выхода из ситуации:
1. Обычно я ТВ выключаю полностью. Попробую , когда уже появится звук, оставить в ждущем режиме и через часок включить. Если заработает - так и буду действовать.

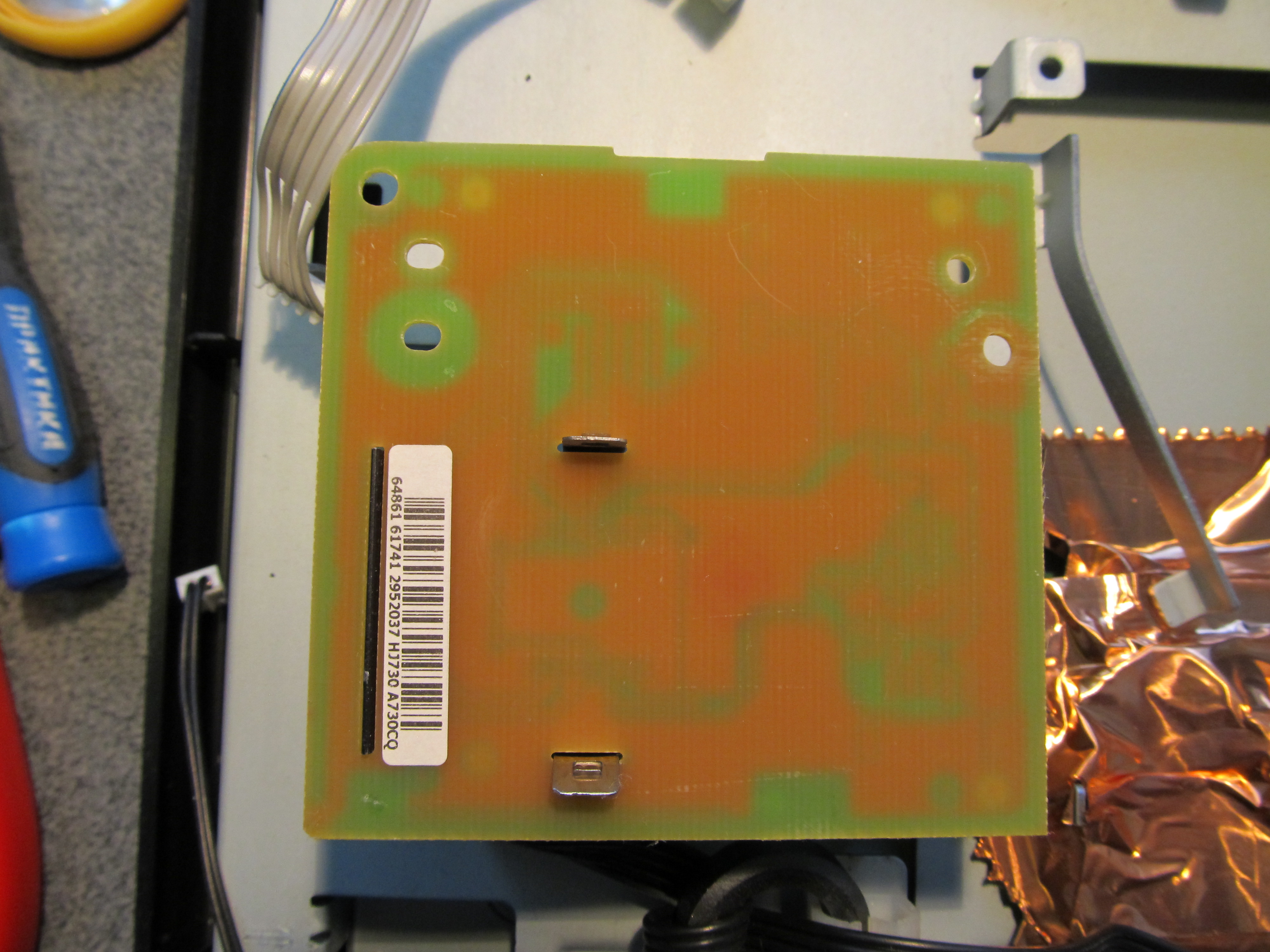

2. Если не пройдет вариант 1 - попытаться обойти режимы MUTU и StBy, подав нужное напряжение на выводы микросхемы. Что нужно подать на 17 и 5 - сам не разобрался, подскажите, пожалуйста! Снизу платы дорожек нет, придется снимать радиатор микросхемы и к "ножкам паять"
3. Если и это не поможет - просто вместо этого УНЧ воткну самодельный, сейчас такой выбор микросхем! либо в закромах есть допотопный модуль УМ1-3 ( от УПИМЦ) на К174УН7 ( это уже мало кто знает).

Вообще из-за такой поломки выносить на мусорку жалко, аппарат хороший, все-таки попробую "реанимировать".
. Если придется по вар 3 то проблему в регулировке громкости решать по старинке потенциометром? ..Или на входах 3 и 18 сигнал вроде уже "отрегулированный"?.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9524

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой
"simko777" писал(а):

в этом аппарате на плате стоят уже SMD детали.

Сейчас других и не бывает.

"simko777" писал(а):

С ними у меня абсолютно нет знаний и опыта

Они такие же, как и выводные, только для поверхностного монтажа.

"simko777" писал(а):

соответствующего паяльного оборудования

Хороший пинцет и паяло 25вт с узким жалом - вот и всё оборудование... ну ещё свет, очки...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

simko777 аватар
Не в сети
Регистрация: 12/09/10
Сообщения: 61

Re: PHILIPS 20PFL 5122158 - звук включается с задержкой

Спасибо! Видимо, для имеющих опыт работы с SMD не так уж страшно. Но все-таки работа тонкая, это уже не для меня. И зрение и руки - для П39 да Д818...
Вариант 1 проверил - не получается. Остается либо 2 либо 3.
