Так дальше будешь ковыряться и ещё много чего найдёшь, потом в результате окажется, что проще,дешевле и без гемора весь модуль целиком поменять.
Спасибо все за помощь,
Китайцы сволочи изрядные, все приехало быстро, кроме диодов.
Сегодня получил диоды.
Работоспособность платы восстановлена.
Телик "заиграл"
Но обрадовался я рано.
Слева три тонких вертикальных полоски, меняющихся цветом в зависимости от картинки, справа белая полоса, неизменная при любой изображении.
вечером сделаю,
справа одна широкая белая полоса.
слева попало на черный фон, при этом одна шириной несколько пикселов
если в этом месте нет черного фона, то полос несколько шириной в один пиксел, и они меняются во цвету вместе с изображением
судя по даташиту драйвера диод должен быть.
Максимальное обратное напряжение 200 В
Странные размеры корпуса диода. Не подходят под типовые.
Длина корпуса 4,5мм, ширина 2мм, высота 2мм
Я правильно понимаю, что если у драйвера время переключения 94 ns, то мне нужен быстродействующий диод?
Прикрепленные файлы:
подобрал вот такой
RS1G
http://www.vishay.com/docs/88707/rs1a.pdf
Так дальше будешь ковыряться и ещё много чего найдёшь, потом в результате окажется, что проще,дешевле и без гемора весь модуль целиком поменять.
Возможно и так
Но транзисторы уже едут.
Подождем
Спасибо все за помощь,
Китайцы сволочи изрядные, все приехало быстро, кроме диодов.
Сегодня получил диоды.
Работоспособность платы восстановлена.
Телик "заиграл"
Но обрадовался я рано.

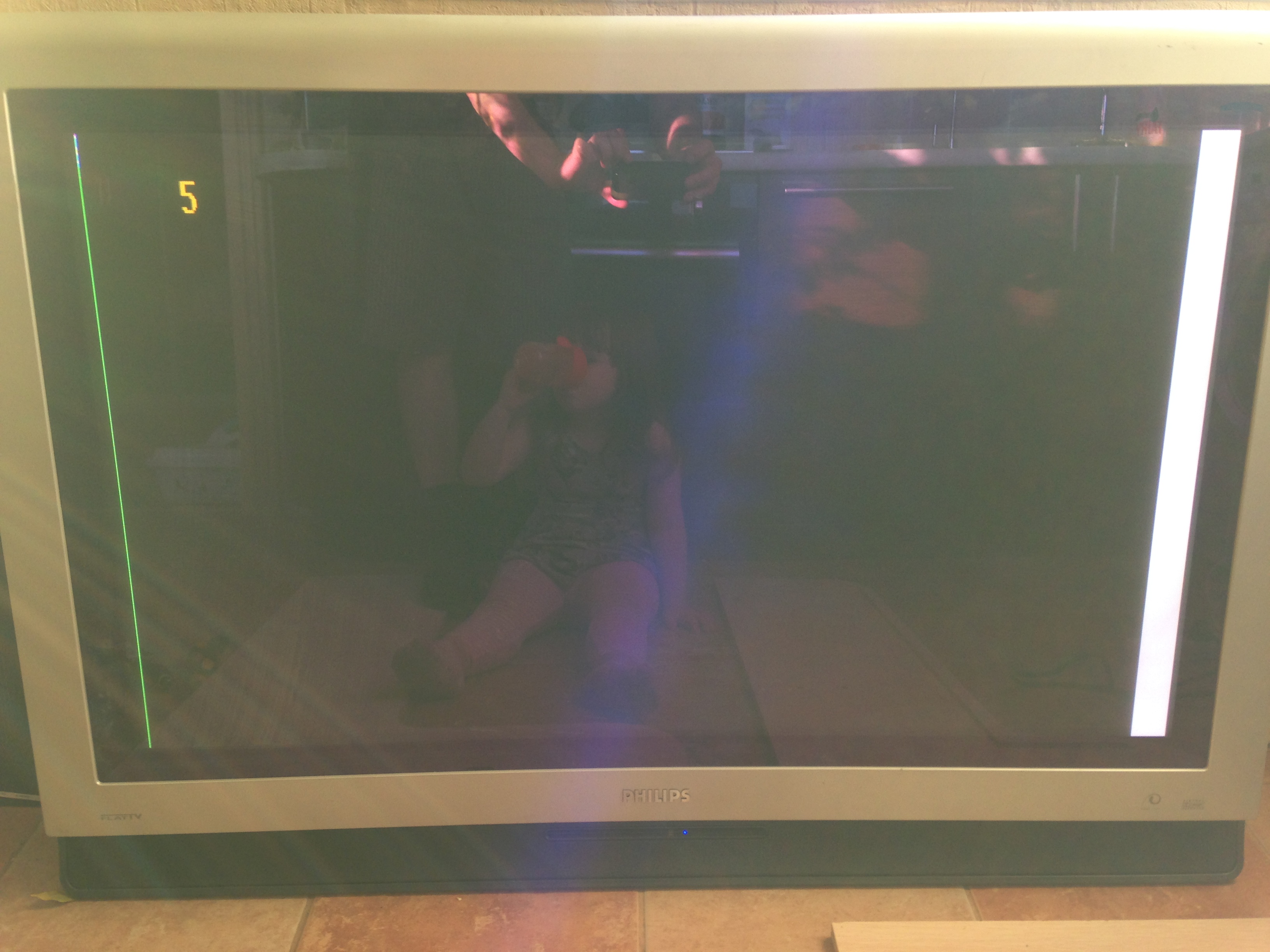

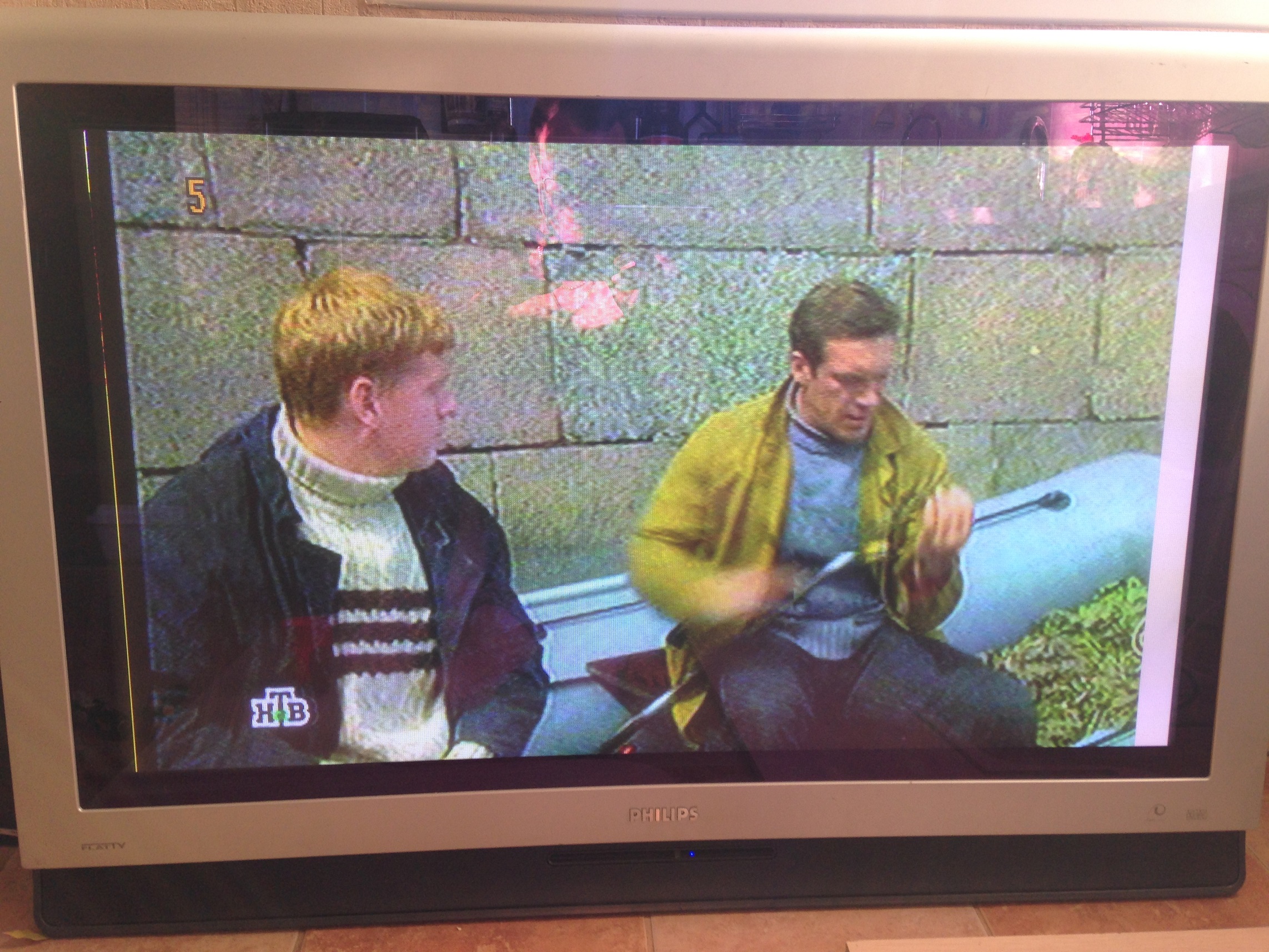

Слева три тонких вертикальных полоски, меняющихся цветом в зависимости от картинки, справа белая полоса, неизменная при любой изображении.
Прикрепленные файлы:
gorlanovmax, Или я слепой,или фото такое, но слева вижу одну полосу.
В режиме AV сделай фото. И справа то же.
вечером сделаю,

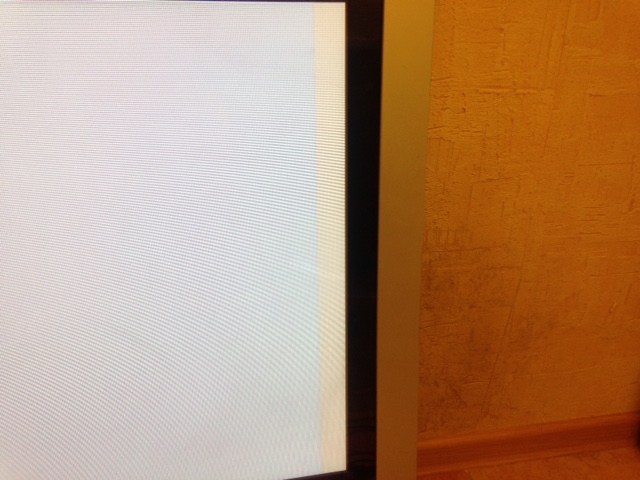

справа одна широкая белая полоса.
слева попало на черный фон, при этом одна шириной несколько пикселов
если в этом месте нет черного фона, то полос несколько шириной в один пиксел, и они меняются во цвету вместе с изображением
Фото во вложении.
Проверял на тестовом белом экране и режиме AV
Коротенькое видео узких полос
https://cloud.mail.ru/public/4egq/J9JiQ8Rj1

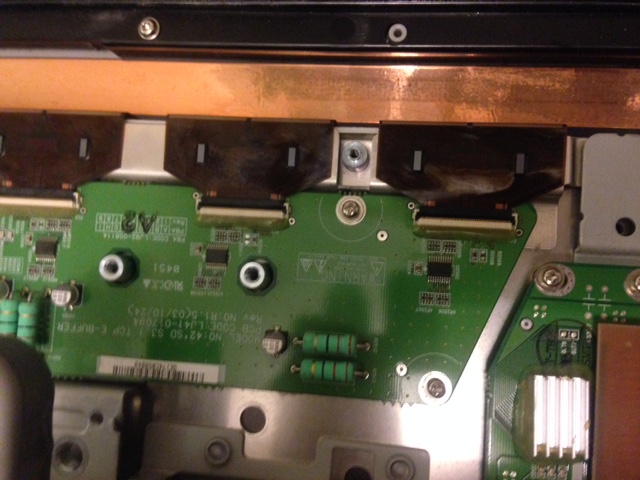

По белой полосе грешу на адрес.
Стоит с маркировкой VHCT541 MYS
Предполагаю что это MC74VHCT541ADTRG
Но смущает коммутируемое напряжение.
Прикрепленные файлы:
Там ещё и на самих шлейфах вроде драйвера стоят и если окажется, что дело в них-панель в утиль.Отстегни шлейфы,посмотри, пошевели аккуратно.
