Philips 42pf9956/12 засвеченное изображение

65 сообщений / 0 новых
Последнее сообщение
Vovan-69 аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 36

Re: Philips 42pf9956/12 засвеченное изображение

Вот это примерь:

Прикрепленные файлы:

Vovan-69 аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 36

Re: Philips 42pf9956/12 засвеченное изображение

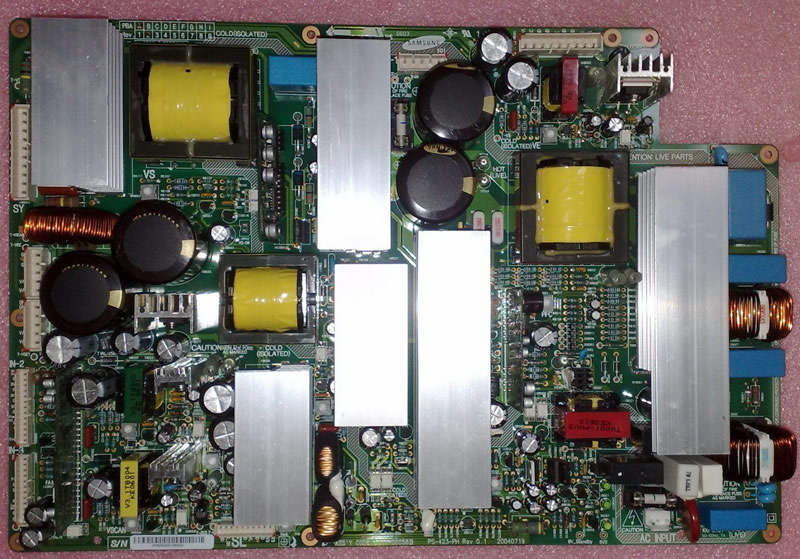

А если у тебя вот такой самцовый, то схему на него не найдёшь.

Прикрепленные файлы:

gorlanovmax аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 44

Re: Philips 42pf9956/12 засвеченное изображение
"Vovan-69" писал(а):

А если у тебя вот такой самцовый, то схему на него не найдёшь.

Именно такой самцовый.

А хотя бы значения напряжений по нему есть?
С чем сравнивать?

Vovan-69 аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 36

Re: Philips 42pf9956/12 засвеченное изображение
"gorlanovmax" писал(а):

С чем сравнивать?

У разъёмов на плате напруги разве не подписаны? Чешу голову

gorlanovmax аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 44

Re: Philips 42pf9956/12 засвеченное изображение
"Vovan-69" писал(а):

У разъёмов на плате напруги разве не подписаны?

Нет. Только у некоторых (+5, +12)

Vovan-69 аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 36

Re: Philips 42pf9956/12 засвеченное изображение

Если остальные блоки телека соответствуют мануалу, тогда меряй напруги на них,приходящие с БП.

gorlanovmax аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 44

Re: Philips 42pf9956/12 засвеченное изображение

Промеры
Блок SY
VS - 165.75
Vset - 156.9
Vscan - 70.4
Vcc - 14.94
D5VL - 5.22

Блок SX
VS - 165.75
VE - 166.63
Vcc - 14.93
D5VL - 5.21

Выход БП Image2 на SSB
8V6 - 8.54
12V - 11.92
5V5 - 5.29
5V2 - 5.29
Vtun - 33.83
12V - 11.92

SL
3V3 - 3.3
D5VL - 5.21
VS_ON - 2.82

Судя по напряжениям, значительных отклонений нет.
При этом экран очень тусклый, к источнику сигнала еще не подключал, но меню еле просматривается.
Также некоторые буквы текста меню "выплывают" не сразу. т.е. появляется текст с пробелами и потом недостающие буквы медленно появляются

Vovan-69 аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 36

Re: Philips 42pf9956/12 засвеченное изображение

Напиши название панели и состав телевизора.

gorlanovmax аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 44

Re: Philips 42pf9956/12 засвеченное изображение
"Vovan-69" писал(а):

Philips 42PF9956/12
Шасси: FTP2.2E
Матрица: Samsung S42SD-YB03
БП: LJ44-00058A
Доп.БП: LJ44-00075A
SSB: 3104 313 60034A (102514/3110.4ECO)
Logic main: LJ41-02476A
X-Main: LJ41-02344A
Y-Main: LJ41-02345A
на Y-Main менялся кондер, есть следы перегрева полевых транзисторов K2837
E-BUFFER: LJ41-01709A, LJ41-01701A, LJ41-01711A

А на плазме есть подсветка матрицы? Как на ЖК? Чего -то я туплю.
Не E-BUFFER ли за нее отвечает.
У меня получается что изображение есть, но оно как без подсветки. Очень темное и фактически различимое, только на расстоянии 10-15 см от экрана

Прикрепленные файлы:

gorlanovmax аватар
Не в сети
Регистрация: 14/03/16
Сообщения: 44

Re: Philips 42pf9956/12 засвеченное изображение

Нашел номинальные значения напряжений
есть небольшие расхождения с реальными.
VS - 165.75 (номинал 175, возможные значения от 160 до 185)
!!! Vset - 156.9 (номинал 173, возможные значения от 160 до 180) !!!
Vscan - 70.4 (номинал 60, возможные значения от 55 до 75)
VE - 166.63 (номинал 160, возможные значения от 150 до 170)
VA - 71,15 (номинал 70, возможные значения от 65 до 80)
Vcc - 14.94 (норма)
D5VL - 5.22 - норма
3V3 - 3.3 - норма

Напряжения откорректировал согласно номиналам.
Видимых изменений не произошло
