Резисторы омные не забудь,например R5106,R5114 и т д... В сервисном режиме тип панели проверь. В обычном режиме сделай сброс к заводским установкам. Вообще по фото смахивает на неисправность в Logic. Не помешало бы и на плате SSB, на стабилизаторах, напруги озвучить.
Какая подсветка матрицы в плазме
? Это колба с газом. Уже упрощённо говорю,чтоб понятней было.
Ну виноват, туплю,
так почему же она не светится
А за что отвечают буфера E, G, А ?

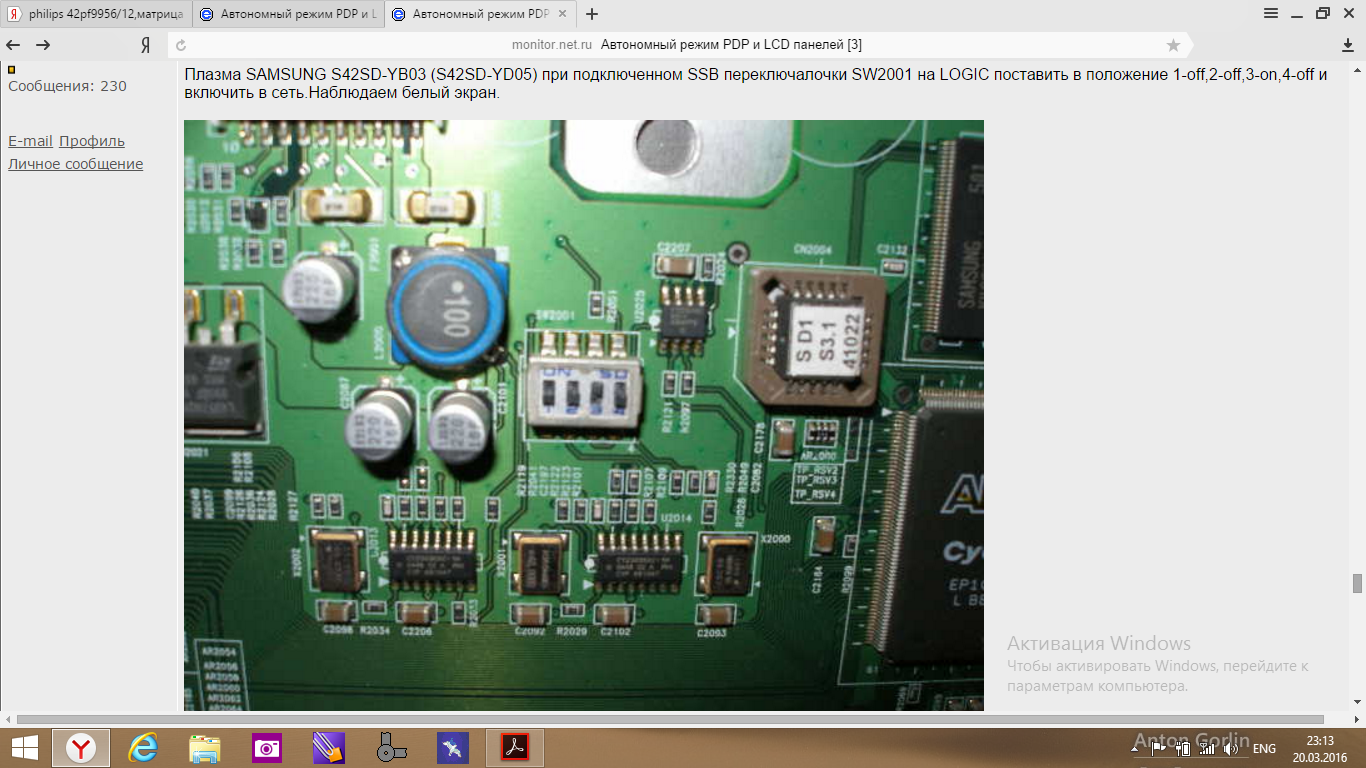

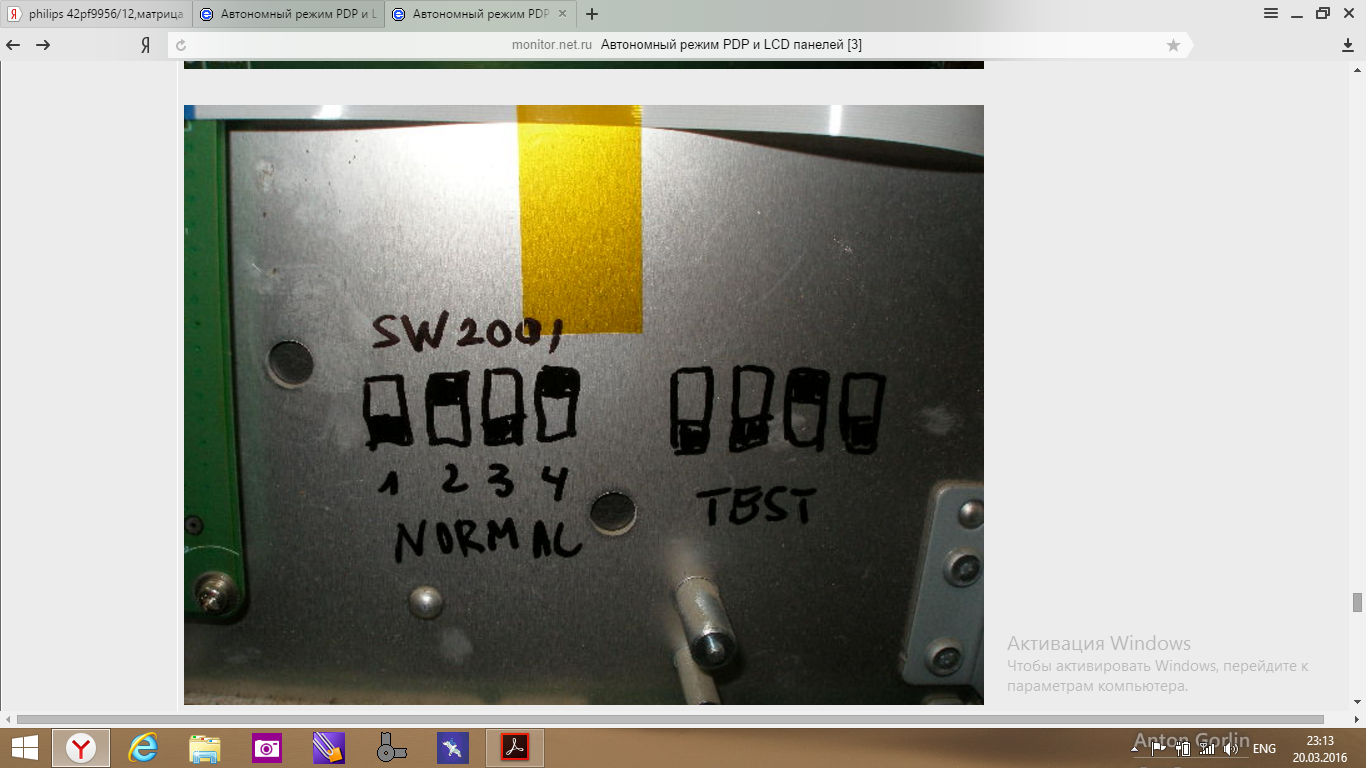

Вертикальные столбцовые адресные буфера. Попробуй панель в автономе запустить.
Прикрепленные файлы:
спасибо, завтра вечером попробую - отпишусь
Белая-то она белая.
Но такая же тусклая
Фото приложил.
Конденсаторы на X и Y не имеют значение нa яркость?
Прикрепленные файлы:
Проверяй Y-board, там где полевики перегревались и обвязку с кондёрами.
полевики со следами перегрева проверял ранее - норма.
обвязки проверю
Резисторы омные не забудь,например R5106,R5114 и т д... В сервисном режиме тип панели проверь. В обычном режиме сделай сброс к заводским установкам. Вообще по фото смахивает на неисправность в Logic. Не помешало бы и на плате SSB, на стабилизаторах, напруги озвучить.
Резисторы проверил, транзисторы и диоды проверил.
Явных коротышей и обрывов нет.
Не могу проверить только емкость электролитов.
Остальное в норме
Сброс к заводским сделал.
Не удалось только зайти в сервисное меню.
Набираю с пульта 062596 и тишина
