LG 21FS4RG-TS шасси MC-059C нет изображения.

[Решено]
48 сообщений / 0 новых
Последнее сообщение
woka аватар
Не в сети
Регистрация: 04/06/15
Сообщения: 29

LG 21FS4RG-TS шасси MC-059C нет изображения.

Здравствуйте Уважаемые специалисты.
Телевизор LG 21FS4RG-TS шасси MC-059C пропало изображения, темный экран.
Сломался неожиданно вечером выключили с пульта на следующий день включили изображения нет.
Высокое напряжение есть, на микросхеме кадровой развертки все напряжение в норме согласно схеме.
Опыта в ремонте TV мало, только учусь.
Вот схема данной модели.

Помогите пожалуйста определить в чем может быть причина.
Заранее спасибо.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9280

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

Для начала надо полные измерения с ИП и ПК.

"woka" писал(а):

все напряжение в норме согласно схеме.

Так не пойдёт, в вольтах.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

woka аватар
Не в сети
Регистрация: 04/06/15
Сообщения: 29

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

Извините за вопрос.
Как расшифровывается ИП и ПК?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9280

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1374

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.
"woka" писал(а):

включили изображения нет.

"woka" писал(а):

Высокое напряжение есть,

Звук есть? Накал есть?

Александр Россия

woka аватар
Не в сети
Регистрация: 04/06/15
Сообщения: 29

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

Да звук есть, накал тоже.
Напряжение на блоке питания
8.5 В
14 В
109.2 В

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1374

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

woka, Скорее всего у тебя нет ускоряющего на кинескопе, самый распространенный дефект у этой модели.
Проверь!

Александр Россия

woka аватар
Не в сети
Регистрация: 04/06/15
Сообщения: 29

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

t380998, подскажите пожалуйста как это сделать или где найти информацию.

4lex61 аватар
Не в сети
Регистрация: 28/05/15
Сообщения: 31

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

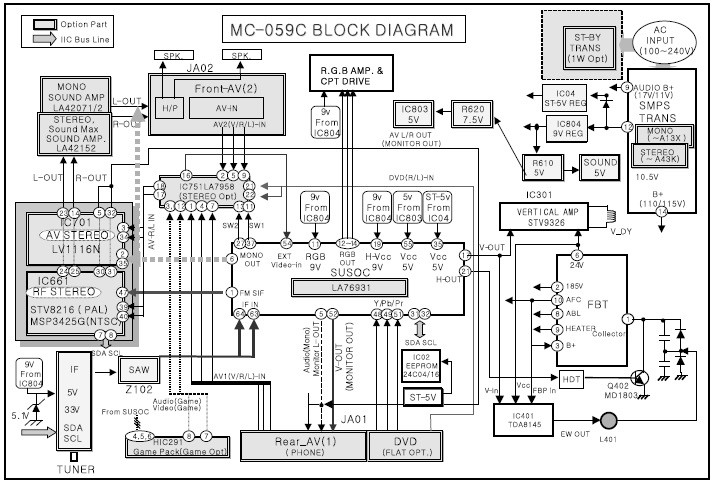

Блок схема в файле!

Прикрепленные файлы:

добей его

4lex61 аватар
Не в сети
Регистрация: 28/05/15
Сообщения: 31

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

+185В и +24В есть?

добей его

woka аватар
Не в сети
Регистрация: 04/06/15
Сообщения: 29

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

+24 есть, а вместо +185, 114В.
