LG 21FS4RG-TS шасси MC-059C нет изображения.

[Решено]
48 posts / 0 новых
Последнее сообщение
4lex61 аватар
Не в сети
Регистрация: 28/05/15
Сообщения: 31

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

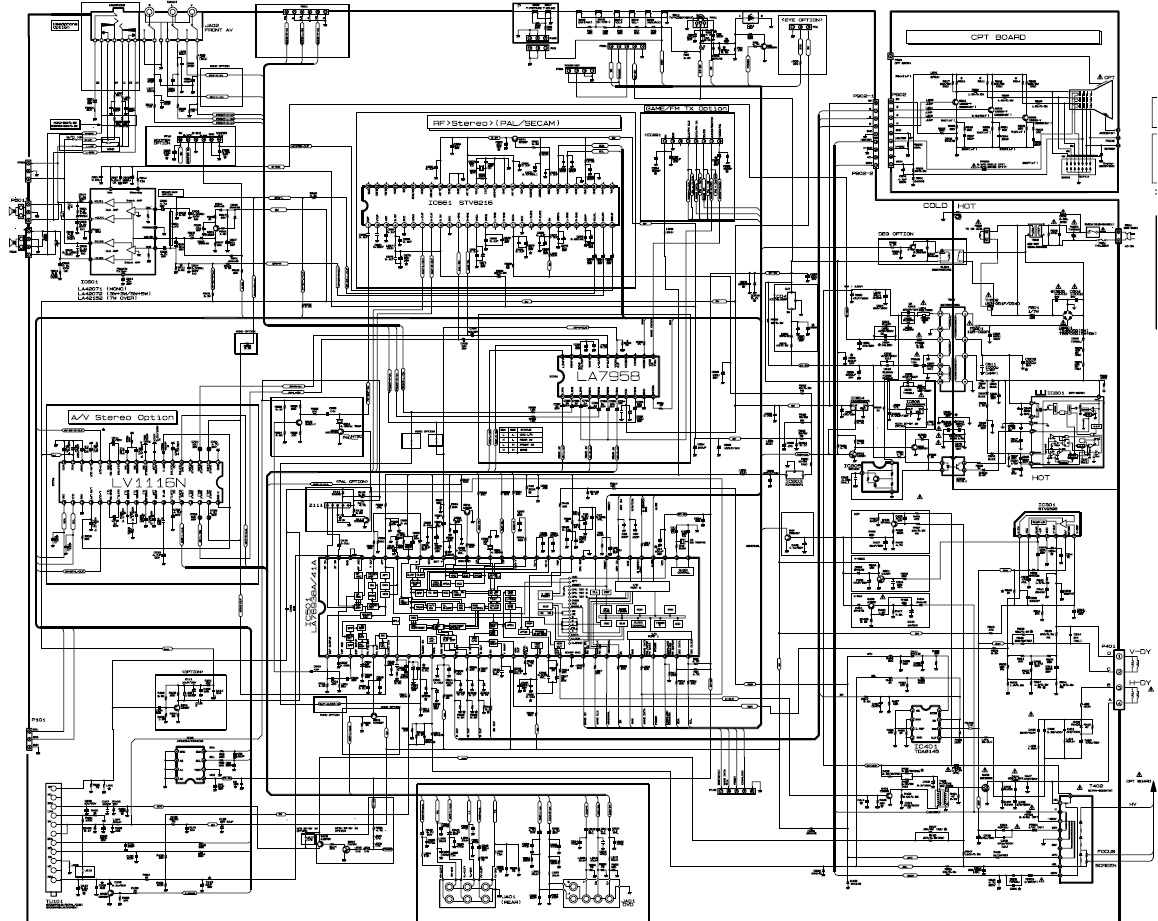

Схему смотри.

Прикрепленные файлы:

добей его

4lex61 аватар
Не в сети
Регистрация: 28/05/15
Сообщения: 31

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

На плате кинескопа +185В есть?

добей его

4lex61 аватар
Не в сети
Регистрация: 28/05/15
Сообщения: 31

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

Проверь FR501, D505.

добей его

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.
"woka" писал(а):

вместо +185, 114В.

Она должна светиться, как резаная. На катодах сколько?

"t380998" писал(а):

Скорее всего у тебя нет ускоряющего на кинескопе,

Вспомнил! На плате кинескопа есть резистор большой, мегом или два-три, он м.б. в обрыве и скрина без него не будет. Его не мерить, а подставлять примерного сопротивления.
Хихикаю Только забыл, что он там делает.
А-а-а, кажется в цепи гашения катодов, посл. с диодом.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1495

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.
"4lex61" писал(а):

Проверь FR501, D505.

4lex61, ты уже уверен что нет 180в, а я уверен что есть, иначе пушки были бы полностью открыты.

Александр Россия

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

Ну я допустим начал бы с кадровой.
Немного покрутить ускоряющее в сторону увеличения и появится полоса,или не появится,но тогда будет белый экран и ЛОХ.
Усохший фильтр по ВУ тож дает темноту.
Вощем гадаем.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1495

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

Минздрав, я про ускоряющее написал, это не теория, а практика (очень много случаев). Замыкает укоряющий электрод в кинескопе, но это лечится. Не исключено что у автора этот случай.

Александр Россия

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1495

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.
"FIMA" писал(а):

Немного покрутить ускоряющее в сторону увеличения и появится полоса,или не появится,но тогда будет белый экран и ЛОХ.

Да Хорошо

Александр Россия

birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1525

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.
"t380998" писал(а):

Скорее всего у тебя нет ускоряющего на кинескопе,

woka,
где отчет?

Никнейм birluk зарегистрирован!

woka аватар
Не в сети
Регистрация: 04/06/15
Сообщения: 29

Re: LG 21FS4RG-TS шасси MC-059C нет изображения.

Был пробит диод D505, заменил 180В появилось, но экран по прежнему не светится.
На плате кинескопа напряжение +180В, +8.4В есть.
Ускоряющий покрутил на экране не чего.
Буду пробовать резистор на плате кинескопа менять так как написали что она ярко должна светится, а у меня еле видно накал при дневном свете.
