Пишу так сказать с места событий. При замене С557 470/25в на 470/16в (какой нашел) напряжение выросло с 10.4 до 16.8вольт и кинескоп начал трещать(элекроризироватся) и толи на кинескопе толи на его плате начался треск и звук как что то лопается. Продолжать что либо делать дальше в этом направлении без вашего совета - побаиваюсь.
Вообщем испуг прошел и я опять полез в схему и заменил 470/16в на 220/25в, потом отодвинул высоковольтный провод от кинескопа (он лежал на нем) и когда включил ТВ, сын мне сказал что экран засветился и там надпись Akai ))))))
И всё-же тема получилась интересной! Чувствовалось что Nawaro7, был заинтересован во всём разобраться, активно работал со схемой сравнивая её с оригиналом! Молорик!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Спасибо Всем Всем Всем что помогли мне разобраться в том из чего состоит ЭЛТ телевизор и как его ремонтировать. Особенно s.chasin! Честно говоря я уже настроился перепроверять все цепи что у него есть Ещё предстоит работа по склеиванию/замене разбитых/отсутствующих частей корпуса, потом замене литья во вторичке + позистор + динамики. Свои запасы скудны так что придётся заказывать. Хорошо что нашёл 470/25v на плате от ТВ Jinlipu.
"FIMA" писал(а):
Я так понимаю восемь страниц печатного текста с иллююстрациями и дело в емкостях?????????
То что менять литы нужно в первую очередь я читал, но во первых литов у меня таких нет, при том что мне нечем их тестировать а во вторых если бы я тупо поменял литы и он заработал, я так ничего бы и не узнал о схеме ТВ. А мне так совсем неинтересно!
"s.chasin" писал(а):
И всё-же тема получилась интересной! Чувствовалось что Nawaro7, был заинтересован во всём разобраться, активно работал со схемой сравнивая её с оригиналом! Молорик!
Ещё как был заинтересован! Это первый ТВ отремонтированный мной по схеме а не пинком!
Я ещё не осматривался у Вас на форуме но думаю мои вопросы как начинающего радиолюбителя не ограничатся этой темой
Есть ещё пару вопросов, позисторы все одинаковые или нужно смотреть оригинал/аналоги (MZ72A-14RM)? Как проверить цепь размагничивания? Сигнал на ТВ ещё не подавал (поздно уже было) но в меню было заметно небольшое дрожание изображения (верх-низ)
Есть ещё пару вопросов, позисторы все одинаковые или нужно смотреть оригинал/аналоги (MZ72A-14RM)? Как проверить цепь размагничивания?
Позисторы есть 2-х и 3-х ножковые! Можно установить оба типа! 2-х ножковый - небольшое изменение подключения в схеме! Оригинал необязателен, MZ72A-14RM - (14 ом) в продаже редкость но 18 ом потянет! Можно установить с бывших совпедовских деревяшек! Сама петля на колбе - всегда целая, в моей практике не встречалась дохлая петля!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
То что менять литы нужно в первую очередь я читал, но во первых литов у меня таких нет, при том что мне нечем их тестировать
Для проверки литов есть прибор ESR! Где-то у меня записан адрес фирмы, которая высылает их наложенным платежом по почте, найду-напишу тебе в личку! Высылают заказ быстро!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Сегодня собрал ТВ ну и подавал сигнал на него. Вход AV2 не заработал. Ещё оказалось что на экране основной цвет зелёный. Через некоторое время к нему добавился жёлтый. Красного и синего очень мало. Там как я понял должен быть синий фон, когда нет канала и синее меню, но сейчас они жёлто-зелёные. Подскажите куда копать?
Есть ещё пара вопросов. Как долго можно смотреть без термистора? Не опасно ли это? И какой разбег в номиналах электролитов допускается? в процентах.
Пишу так сказать с места событий. При замене С557 470/25в на 470/16в (какой нашел) напряжение выросло с 10.4 до 16.8вольт и кинескоп начал трещать(элекроризироватся) и толи на кинескопе толи на его плате начался треск и звук как что то лопается. Продолжать что либо делать дальше в этом направлении без вашего совета - побаиваюсь.
Вообщем испуг прошел и я опять полез в схему и заменил 470/16в на 220/25в, потом отодвинул высоковольтный провод от кинескопа (он лежал на нем) и когда включил ТВ, сын мне сказал что экран засветился и там надпись Akai ))))))
Я так понимаю восемь страниц печатного текста с иллююстрациями и дело в емкостях?????????
Эт нормально!!!
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Зато частично приобрёл знания по ремонту блока питания и цепей запуска!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
И всё-же тема получилась интересной!
Чувствовалось что Nawaro7, был заинтересован во всём разобраться, активно работал со схемой сравнивая её с оригиналом! Молорик!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Спасибо Всем Всем Всем что помогли мне разобраться в том из чего состоит ЭЛТ телевизор и как его ремонтировать.
Особенно s.chasin!
Честно говоря я уже настроился перепроверять все цепи что у него есть
Ещё предстоит работа по склеиванию/замене разбитых/отсутствующих частей корпуса, потом замене литья во вторичке + позистор + динамики. Свои запасы скудны так что придётся заказывать. Хорошо что нашёл 470/25v на плате от ТВ Jinlipu.
То что менять литы нужно в первую очередь я читал, но во первых литов у меня таких нет, при том что мне нечем их тестировать а во вторых если бы я тупо поменял литы и он заработал, я так ничего бы и не узнал о схеме ТВ. А мне так совсем неинтересно!
Ещё как был заинтересован!
Это первый ТВ отремонтированный мной
по схеме а не пинком!
Я ещё не осматривался у Вас на форуме но думаю мои вопросы как начинающего радиолюбителя не ограничатся этой темой
Есть ещё пару вопросов, позисторы все одинаковые или нужно смотреть оригинал/аналоги (MZ72A-14RM)? Как проверить цепь размагничивания? Сигнал на ТВ ещё не подавал (поздно уже было) но в меню было заметно небольшое дрожание изображения (верх-низ)
Позисторы есть 2-х и 3-х ножковые! Можно установить оба типа! 2-х ножковый - небольшое изменение подключения в схеме! Оригинал необязателен, MZ72A-14RM - (14 ом) в продаже редкость но 18 ом потянет! Можно установить с бывших совпедовских деревяшек! Сама петля на колбе - всегда целая, в моей практике не встречалась дохлая петля!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Для проверки литов есть прибор ESR! Где-то у меня записан адрес фирмы, которая высылает их наложенным платежом по почте, найду-напишу тебе в личку! Высылают заказ быстро!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Пока нет времени собрать ТВ я подкрасил схемку (мне так легче на ней ориентироватся) и выложу её тут, может кому пригодится

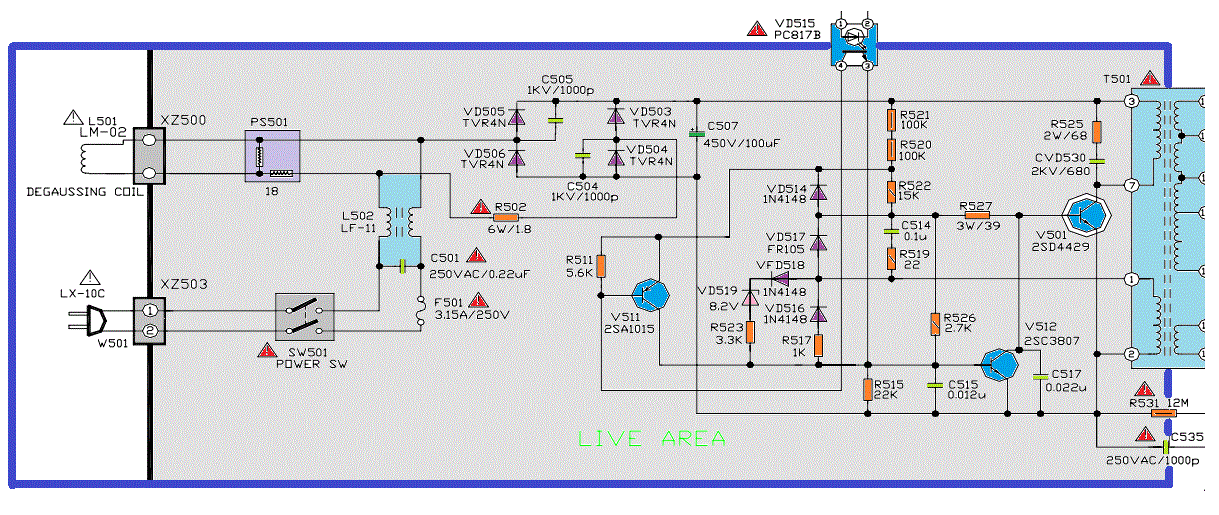

Cхема БП Аkai CTG 2122E
Прикрепленные файлы:
Сегодня собрал ТВ ну и подавал сигнал на него. Вход AV2 не заработал. Ещё оказалось что на экране основной цвет зелёный. Через некоторое время к нему добавился жёлтый. Красного и синего очень мало. Там как я понял должен быть синий фон, когда нет канала и синее меню, но сейчас они жёлто-зелёные. Подскажите куда копать?
Есть ещё пара вопросов. Как долго можно смотреть без термистора? Не опасно ли это? И какой разбег в номиналах электролитов допускается? в процентах.
