Nawaro7,Кстати, если смотреть на фото: лампу на 40W ты повесил не там!!!! Ведь R449 у тебя выпаян?!!!! Вешай на электролит 100 мкф 160 V !!!
Сори, я не там на фото намалевал лампочку она впаяна на с563 (где вы уточнили) а не на с561 где я указал. А не светит наверно потому что с лампой какие то проблемы.
"t380998" писал(а):
А дроссель на фото не похоже что выпаян! Как же тогда строчная отключена?
Ну это доремонтное фото, просто я на нём нарисовал что и где было сделано.
"s.chasin" писал(а):
А пока выпаяй в строке транзистор: HOТ 2S5296 и проверь его на КЗ!
Я его просто отсоединю по схеме и прозвоню, так как не хочу снимать его с общего радиатора. Не обзавёлся ещё термопастой.
"s.chasin" писал(а):
Проверь ещё раз дорожки возле ТДКС, у тебя там раскол платы был! Может какую трещину пропустил, под лаком не видать! Я обычно зачищаю дорожки по линии трещины скальпелем от лака и нахожу разрывы дорожки!
Ну я не зачищал а просто прозвонил все дорожки в том районе (да и не только в том) и нашёл все разрывы. Некоторые действительно были не видны визуально. Но перепроверить никогда не будет лишним

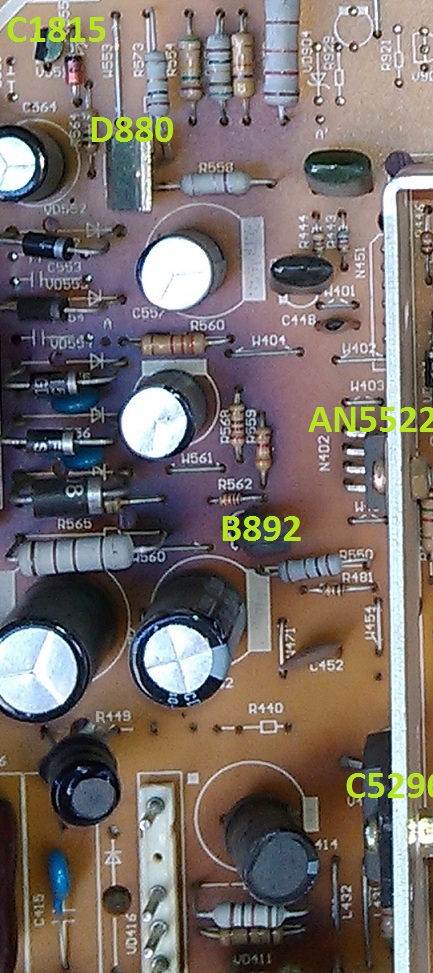

Пока на улице дождь, вот прописал название транзисторов микросхем и т.п. Правда только на лицевой стороне платы.
Сегодня таки получилось добраться до телевизора. Результаты породили ещё больше вопросов.
Вообщем подшаманил лампу на 40ватт, и включил телек, результат - лампа на предохранителе показала КЗ! Может так и должно быть но я чего-то в этом сомневаюсь.
Транзисторы D880, B892, C1815 - рабочие, а вот что с С5296 я так ничего и не понял. У него не простая схема по даташиту (схема ниже) поэтому я не могу оценить показания снятые с него Я их запишу тут, может вы их "поймёте".
BC - 493
CB - 0
BE - 61
EB - 61
EC - 534
CE - 0
Я мало понимаю в составных транзисторах но по схеме видно что между базой и колектором последовательно стоят резистор и диод, и измерения показали наличие между ними диода, но вот остальные показания меня ставят в тупик
Судя по фото эт ни какой не составной транзистор.
Обычный с демпферным диодом (К-Э) и шунтирующим резистором (Б-Э) в пределах 30ом
Кстати на рисунке забыли нарисовать точку содинения резистор-диод-эмиттер,чем самым вводят люд в блуд.
Я лампами при ремонте БП не пользуюсь! Мне достаточно провести диагностику и выявить неисправные детали!
Ну для меня без лампы это высший пилотаж, в любом случае почему при подключении лампы 40вт к С563 получается КЗ? Без лампы всё гуд, светодиод светит. А вот на светодиод при КЗ увы не посмотрел. Гляну отпишусь.
Сомневаюсь про 113V !!!
Цепь разорвана на R449 !!!!
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Значит лампочка неисправна, при таком напряжении она довольно ярко светится! Давай разбирайся.
А дроссель на фото не похоже что выпаян! Как же тогда строчная отключена?
Прикрепленные файлы:
Сори, я не там на фото намалевал лампочку
она впаяна на с563 (где вы уточнили) а не на с561 где я указал. А не светит наверно потому что с лампой какие то проблемы.
Ну это доремонтное фото, просто я на нём нарисовал что и где было сделано.
Я его просто отсоединю по схеме и прозвоню, так как не хочу снимать его с общего радиатора. Не обзавёлся ещё термопастой.
Ну я не зачищал а просто прозвонил все дорожки в том районе (да и не только в том) и нашёл все разрывы. Некоторые действительно были не видны визуально. Но перепроверить никогда не будет лишним
Пока на улице дождь, вот прописал название транзисторов микросхем и т.п. Правда только на лицевой стороне платы.
Прикрепленные файлы:
Сегодня таки получилось добраться до телевизора. Результаты породили ещё больше вопросов.
Может так и должно быть но я чего-то в этом сомневаюсь.
Я их запишу тут, может вы их "поймёте".
Вообщем подшаманил лампу на 40ватт, и включил телек, результат - лампа на предохранителе показала КЗ!
Транзисторы D880, B892, C1815 - рабочие, а вот что с С5296 я так ничего и не понял. У него не простая схема по даташиту (схема ниже) поэтому я не могу оценить показания снятые с него
BC - 493
CB - 0
BE - 61
EB - 61
EC - 534
CE - 0
Я мало понимаю в составных транзисторах но по схеме видно что между базой и колектором последовательно стоят резистор и диод, и измерения показали наличие между ними диода, но вот остальные показания меня ставят в тупик
Прикрепленные файлы:
Судя по фото эт ни какой не составной транзистор.
Обычный с демпферным диодом (К-Э) и шунтирующим резистором (Б-Э) в пределах 30ом
Кстати на рисунке забыли нарисовать точку содинения резистор-диод-эмиттер,чем самым вводят люд в блуд.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Я лампами при ремонте БП не пользуюсь! Мне достаточно провести диагностику и выявить неисправные детали!
Даже если ты не выпаивал С5296 то твои показания указывают что транзистор живой!
Надеюсь что речь идёт об этих транзисторах? Смотреть фото!
Nawaro7, кстати, cветодиод на передней панели тв,( при разорванной цепи: +В ) загорается?
Прикрепленные файлы:
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Составной транзистор отличается от других тем, что в в нём имеются 2 транзистора! Вот даташит для примера:
Прикрепленные файлы:
Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...
Ну для меня без лампы это высший пилотаж, в любом случае почему при подключении лампы 40вт к С563 получается КЗ? Без лампы всё гуд, светодиод светит. А вот на светодиод при КЗ увы не посмотрел. Гляну отпишусь.
Да, о них.
В место предохранителя какой мощности лампочка?
Нужно не меньше 100w, и она должна светится, в полнакала (если 40w подключено).
