Скажу честно я в телевизорах вообще не разбираюсь,
"Nawaro7" писал(а):
Единственное что я пока не знаю где и что проверять.
"Nawaro7" писал(а):
Состояние - упал или был битым (возможно и то и другое).
Советую отнести этот конструктор на мусорку. Самое лучшее, что там м.б. - отвал маски кина (это после всех трудов по восстановлению, но я в него не верю), а похуже - пожар, травма или летательный исход. Или всё вместе с вариантами. Оно надо?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
С переду, по краям 2 динамики, в центре с переду 2 управление.
Не уверен в этом, так как есть два разъёма возле УНЧ TDA2611A которые предполагаю и есть выходом на динамики. Сейчас посмотрю даташит на него и проверю.
По поводу маски это конечно будет печаль
Минздрав, ну если человеку интересно, пусть занимается.
Та я не против, предупредил о возможных ньюансах.
"Nawaro7" писал(а):
По поводу маски это конечно будет печаль
Чтоб не тратить силы и время неизвестно на что, лучше подкинуть др. шасси к этому кину и опр. целесообразность ремонта. Отсутствие его меня нисколько не заботит, это просто совет. Но не всякая шасся подойдёт к данной ОС, может просто сразу накрыться тазом.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

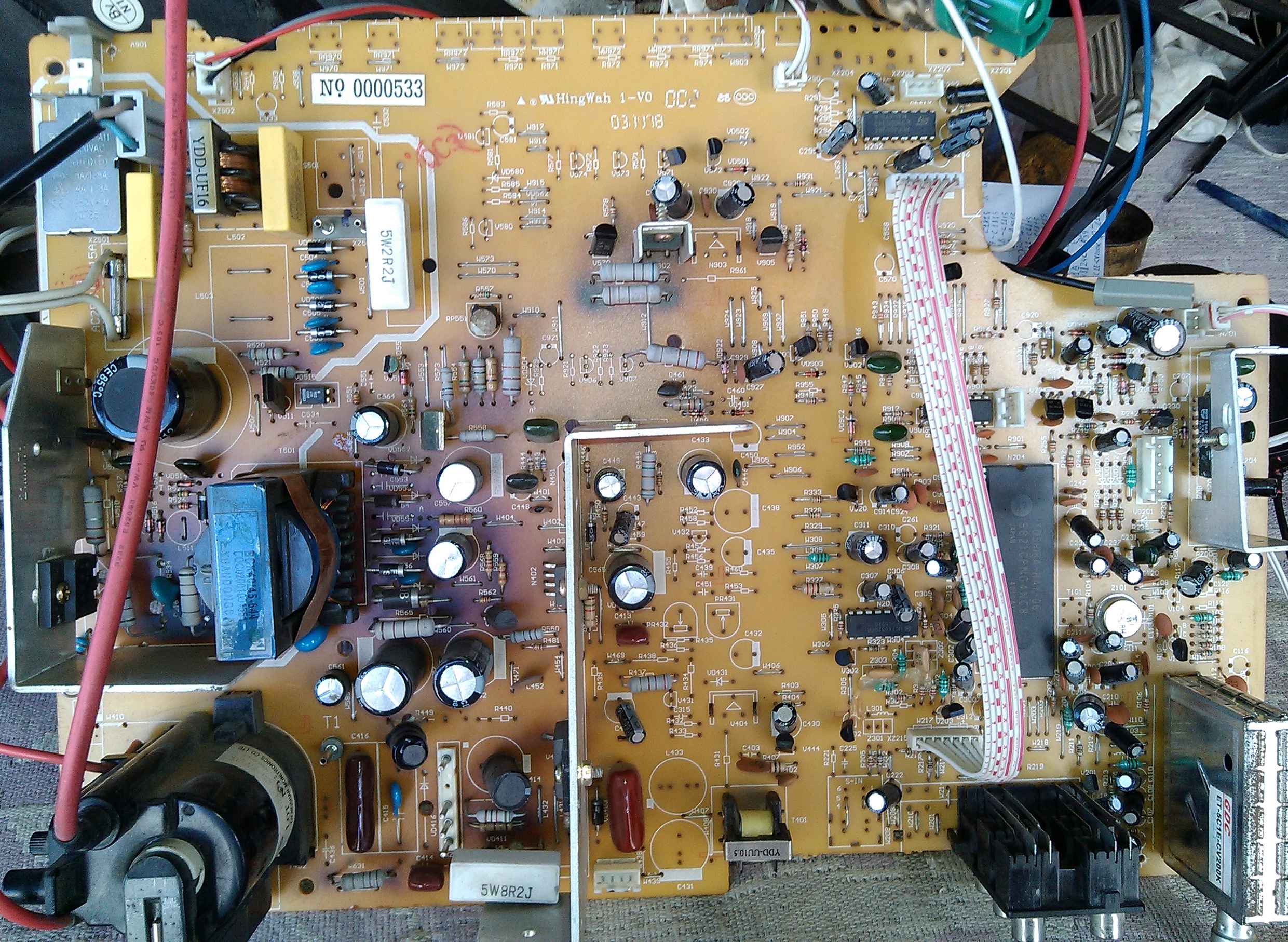

Nawaro7, спасибо конечно за фото, но желательно чтобы плата умещалась целиком, а не частями как у тебя. Будет легче опознавать плату. Да действительно шасси то же самое, жаль без названия.
Nawaro7, спасибо конечно за фото, но желательно чтобы плата умещалась целиком, а не частями как у тебя. Будет легче опознавать плату. Да действительно шасси то же самое, жаль без названия.

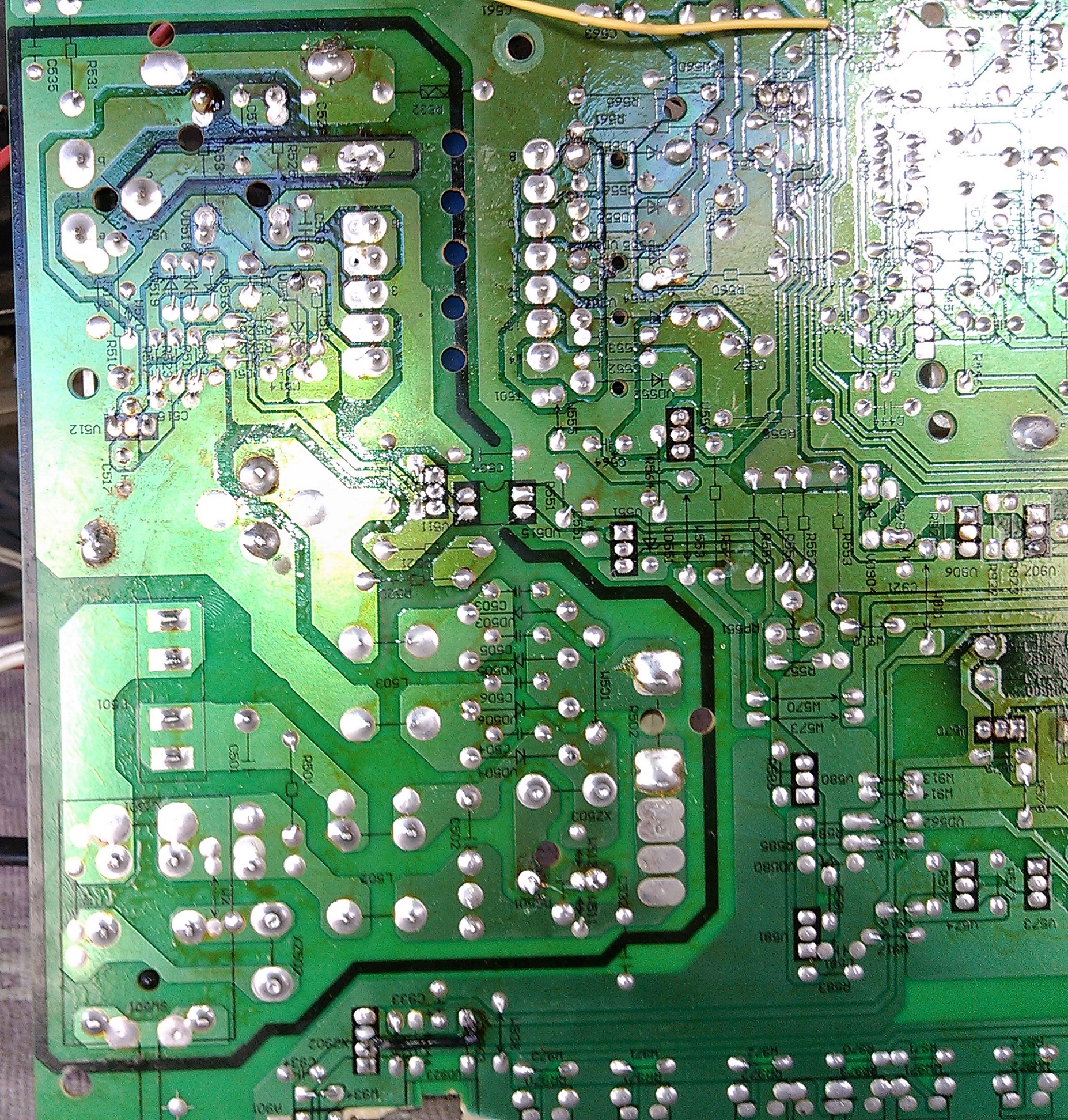

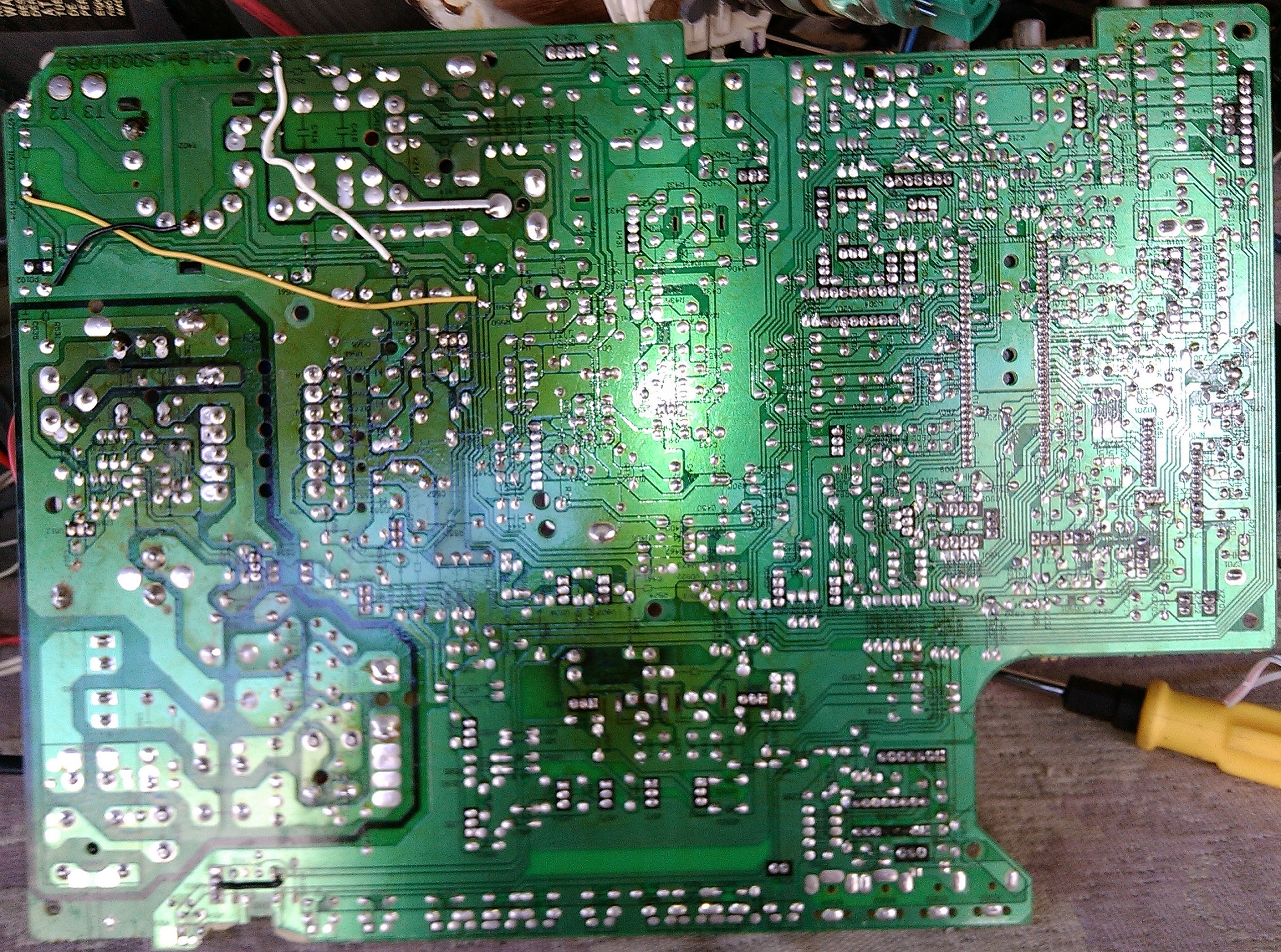

Сегодня делал фото смартом (8Мрх) обратной стороны, фотки ниже. Кстати насколько я понял шасси 8801.
Вот нашёл:
TV Akai CTG2199FT
Chas 8801
PCB T01-B MAIN PCB
********************
µСomVid TMPA8821CPNG4NC8, TOSHIBA-HAY-06
Memory 24C08
Dump Akai_CTG2199FT.bin
********************
SMPS 2SC5297
FBT BSC 25-Z601F
HOT 2S5296
Vert AN5522
SAW F3828H
Tuner ET-5C1E-CV200K
Voice TDA2611
Service Press and hold Vol- key on TV
Press Display key on RC
Почти всё совпадает с моим.
Подключил таки плату управления к разъёму xz902, при включении индикатор светит. А вот высоковольтная часть не издаёт никаких звуков, замерять там ничего пока не стал так как пока не знаю куда можно лезть щупом а куда нежелательно . Ещё одно, прозванивал оптопару, диод выдаёт в в одну сторону 670 а в другую закрыт, а транс выдаёт 1330 а в другую тоже закрыт, так вот смутило то что при включении тв на диоде намерял 9,7V, при том что у него макс 6V .. непонятно.
Вот фото:
Вопрос как отключить строку (что бы подкинуть лампу 60вт)? Относительно какой земли делать замеры? Где мерять В+? Подскажите с тыком на выложенные фото
замерять там ничего пока не стал так как пока не знаю куда
С права от ТПИ ряд диодов,за ними емкости в виде литов.Замеры мона с катодов диодов снять иль на плюсах кондеров.
Большой диод и большая емкость эт скорей всего В+
И ваще БП кацца похож на трех транзисторное узкоглазое чудо,а инфы по нему море.
С переду, по краям 2 динамики, в центре с переду 2 управление.
К сожалению, у меня тоже
Советую отнести этот конструктор на мусорку. Самое лучшее, что там м.б. - отвал маски кина (это после всех трудов по восстановлению, но я в него не верю), а похуже - пожар, травма или летательный исход. Или всё вместе с вариантами. Оно надо?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Минздрав, ну если человеку интересно, пусть занимается.
Не уверен в этом, так как есть два разъёма возле УНЧ TDA2611A которые предполагаю и есть выходом на динамики. Сейчас посмотрю даташит на него и проверю.
По поводу маски это конечно будет печаль
Прикрепленные файлы:
Та я не против, предупредил о возможных ньюансах.
Чтоб не тратить силы и время неизвестно на что, лучше подкинуть др. шасси к этому кину и опр. целесообразность ремонта. Отсутствие его меня нисколько не заботит, это просто совет. Но не всякая шасся подойдёт к данной ОС, может просто сразу накрыться тазом.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Nawaro7, извини, ты прав на 100%. Я не разглядел, что там стоят 2 в месте разъёма (ориентировался только по фотографии, шасси довольно редкое)
Nawaro7, спасибо конечно за фото, но желательно чтобы плата умещалась целиком, а не частями как у тебя. Будет легче опознавать плату. Да действительно шасси то же самое, жаль без названия.
Сегодня делал фото смартом (8Мрх) обратной стороны, фотки ниже. Кстати насколько я понял шасси 8801.
. Ещё одно, прозванивал оптопару, диод выдаёт в в одну сторону 670 а в другую закрыт, а транс выдаёт 1330 а в другую тоже закрыт, так вот смутило то что при включении тв на диоде намерял 9,7V, при том что у него макс 6V
.. непонятно.
Вот нашёл:
TV Akai CTG2199FT
Chas 8801
PCB T01-B MAIN PCB
********************
µСomVid TMPA8821CPNG4NC8, TOSHIBA-HAY-06
Memory 24C08
Dump Akai_CTG2199FT.bin
********************
SMPS 2SC5297
FBT BSC 25-Z601F
HOT 2S5296
Vert AN5522
SAW F3828H
Tuner ET-5C1E-CV200K
Voice TDA2611
Service Press and hold Vol- key on TV
Press Display key on RC
Почти всё совпадает с моим.
Подключил таки плату управления к разъёму xz902, при включении индикатор светит. А вот высоковольтная часть не издаёт никаких звуков, замерять там ничего пока не стал так как пока не знаю куда можно лезть щупом а куда нежелательно
Вот фото:
Вопрос как отключить строку (что бы подкинуть лампу 60вт)? Относительно какой земли делать замеры? Где мерять В+? Подскажите с тыком на выложенные фото
Прикрепленные файлы:
С права от ТПИ ряд диодов,за ними емкости в виде литов.Замеры мона с катодов диодов снять иль на плюсах кондеров.
Большой диод и большая емкость эт скорей всего В+
И ваще БП кацца похож на трех транзисторное узкоглазое чудо,а инфы по нему море.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
