Добрый день, всем.
После общения на некоторых форумах, писать кому либо вообще желание отпало. ((((
Тем не менее вопрос остался нерешеным. Надеюсь на помощь спецов, которые сталкивались с подобным.
Питание упало на всех клемах, хотя выдимых повреждений и нагаров на плате нет, а во время работы что то монотонно тихо "тикает". Может кто нибудь сталкивался и дело копеечное? В ремонте я не силен((((, хотя со сборкой и чтением радиосхем проблем не имею .

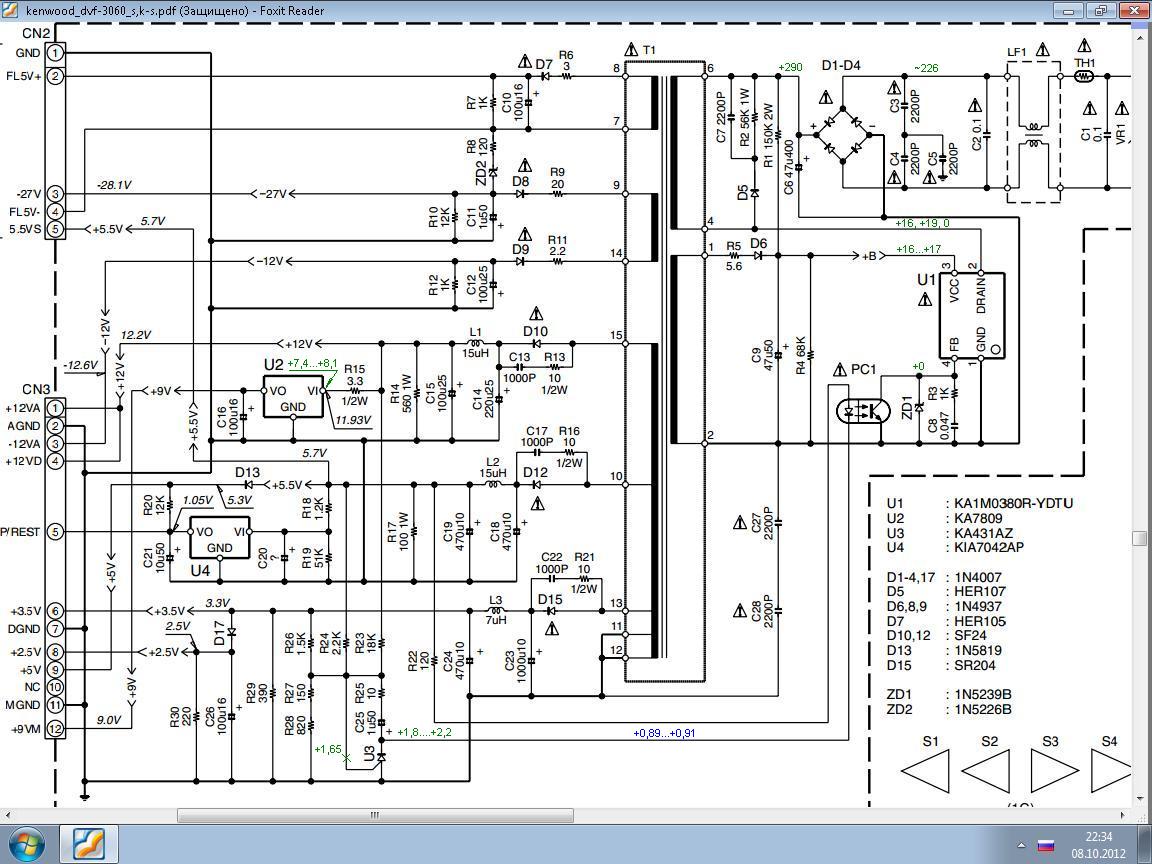

Фрагмент схемы с реальными промерами привожу во вложении.
Заранее благодарю за квалифицированный совет.
С Уважением, Сергей.
17/10/2012 - 18:38
- Вход или регистрация для ответа
DVD Kenwood. Просело напряжение в импульсном блоке питания.
не жмись отдай спецам дешевле и быстрее будет если нет опыта
Конечно копеечное, даже не сомневайся!!! Всего-то детальку перепаять, почему до сир пор не перепаял???
Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали
Тикает-это подстукивает сердечник трансформатора,когда блок питания пытается запуститься и отключается, и снова...Действительно,нужно одну детальку заменить.А замени-ка ты для начала конденсатор с9.Зелененькими циферками на схеме это ты подписал свои измерения?
Каждому-свое.
Так, ну хоть что то. Zeus, благодарю за направление. Кондер внешне чистый. вечером обязательно попробую, по результатам обязательно отпишусь. Zeus, да промерял, куда долезть сумел:
-Зеленым отметил напряжения относительно "холодной и горячей" земли(соответственно левая и правая части схемы). В правой части, с ноги "2" U1, через запятую указаны напряжения при 3-х включениях (все время разное(((( )
-Синим, напряжение на излучателе оптрона.
-Красным отметил напряжения под нагрузкой.
Для полноты картины прикладываю напряжения на пинах разъемов.
P.S. Для "smurik2" субъективно-форум для того, чтобы обсудить что либо и поделиться опытом относительно проблемы (поправь меня, если я не прав), если таковой имеется. Что бы отнести в сервис, совет с форума и тем более какой либо опыт, кроме умения ходить, не обязательны. Это воистину глубокая рекомендация. Извини.
Прикрепленные файлы:
С Уважением,
Сергей.
Замечание полезное,. А объективно он (Форум) имеет разделы, какие для ремонта, а какие для консультаций.
Каждый раздел, в свою очередь, имеет правила создания тем. Если что. Прошу пардону.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Справедливое указание. Хотя мне и нужен совет... Если возможно готов переместиться и в ремонт?
В общем кондер с9 заменил.-эффект "0". (((( Положение такое же. А не может быть как то связано с u1(на второй ноге 0в, хотя по даташиту положено 0.5В)?
Заранее благодарю.
С Уважением, Сергей.
С Уважением,
Сергей.
Да всё может!
Вот это о чём? Сколько на сетевом лите и на вторичках ТПИ?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Добрый вечер, Минздрав, на сетевой емкости после моста 309-311 В. Если я правильно понял, надо снять напряжения со вторичек транса. Сейчас сделаю.
С Уважением, Сергей.
С Уважением,
Сергей.
Не могу понять((((( Очень сильно колеблется, да и цифры какие то "мифические" ((((( для примера на контактах 7-8 трансформатора (тестр включен на измерение переменного напряжения с пределом 750В ) Если "-" тестера на 7, "+" на 8 показания 13-16 В, "+"тестера на 7, "-" на 8, получеется 54-66 В. это как так.... хм (((((((((((((((
С Уважением, Сергей.
С Уважением,
Сергей.
Блин опростоволосился просто по детски, не кидайте камнями. Только осознал, что блок импульсный и тестором мерять трансформатор - сизифов труд. *sorry2*, Осцилографа к сожалению нету.
. Могу снять напряжения со вторичных выпрямителей. может мне как нибудь это помочь? *cray2*
С Уважением,
Сергей.
