Toshiba 21CS1R Пропала яркость и резкость изображения

Добрый день.
Телевизор 21CS1R. Проц TMPA8801, кадр AN5522, TFB4125, Шасси S2ES

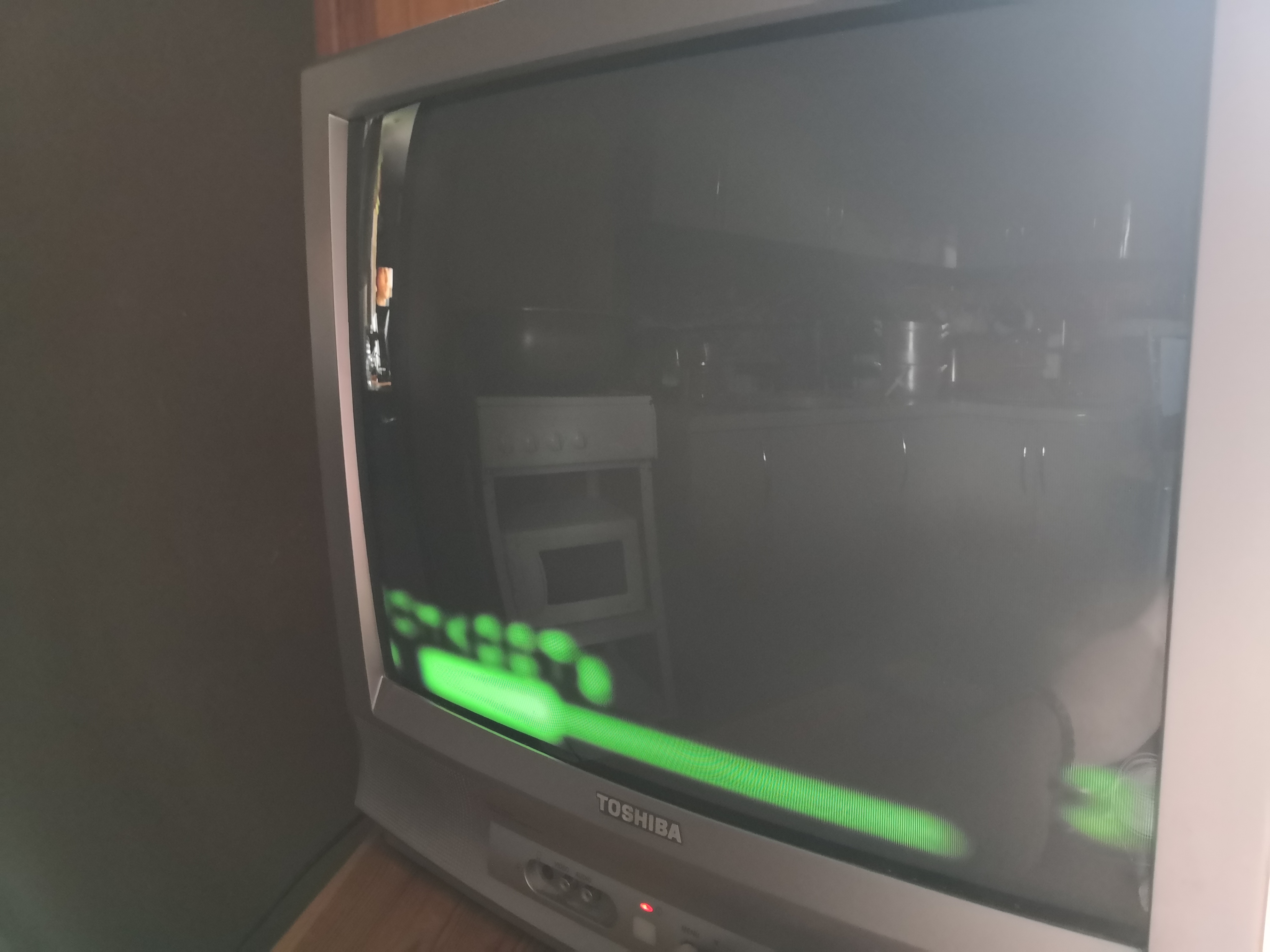

Симптомы: Внезапно во время работы пропала яркость и резкость изображения. При включении телевизора нет характерного потрескивания кинескопа, все остальное работает. фото прилагаю.

1
3

Требуется помощь экстрасенсов по фотографии. Хихикаю Сам не специалист по ремонту, но неплохо управляюсь с паяльником, понимаю как работают диоды, транзисторы, конденсаторы, но этого явно не достаточно.
Из приборов только тестер, то что им можно проверить отпаяю, проверю. Хотя бы приблизительно, ткните куда смотреть или что заменить.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9722

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

Предположительно что-то с регулировками на ТДКС. Но это неточно.
Постучи чем-нибудь диэлектрическим легонько по пипочке FOCUS, не SCREEN, а FOCUS, может поможет.

"BirD70" писал(а):

При включении телевизора нет характерного потрескивания кинескопа

А это намекает на замену ТДКС и посл регулировку. Но это опять неточно.

"BirD70" писал(а):

тестер, то что им можно проверить

В данном случае ничего.
Не знаю Вообще-то им можно сделать измерения с БП, чтобы подтвердить или опровергнуть подозрения...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

BirD70 аватар
Не в сети
Регистрация: 20/06/22
Сообщения: 13

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

Стучать не пробовал, но пимпочки эти туда сюда повращал и вернул точно на место - не помогло.
А можно же проверить напряжение на входе ТДКС как то? Вот это вроде схема моего ТДКС (287.png), на каких ногах и сколько вольт поискать? По поводу блока питания тоже понять бы где мерять и сколько чего должно быть.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9722

Re: Toshiba 21CS1R Пропала яркость и резкость изображения
"BirD70" писал(а):

А можно же проверить напряжение на входе ТДКС как то?

Ага, тестером.

"BirD70" писал(а):

По поводу блока питания тоже понять бы где мерять и сколько чего должно быть.

Обучения тут нет, это форум по ремонту, но если кто захочет обучать и за ручку водить, возражений не будет.

"BirD70" писал(а):

Стучать не пробовал, но пимпочки эти туда сюда повращал и вернул точно на место - не помогло.

Подозрения усиливаются. Изо, если его видно, увеличено?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

BirD70 аватар
Не в сети
Регистрация: 20/06/22
Сообщения: 13

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

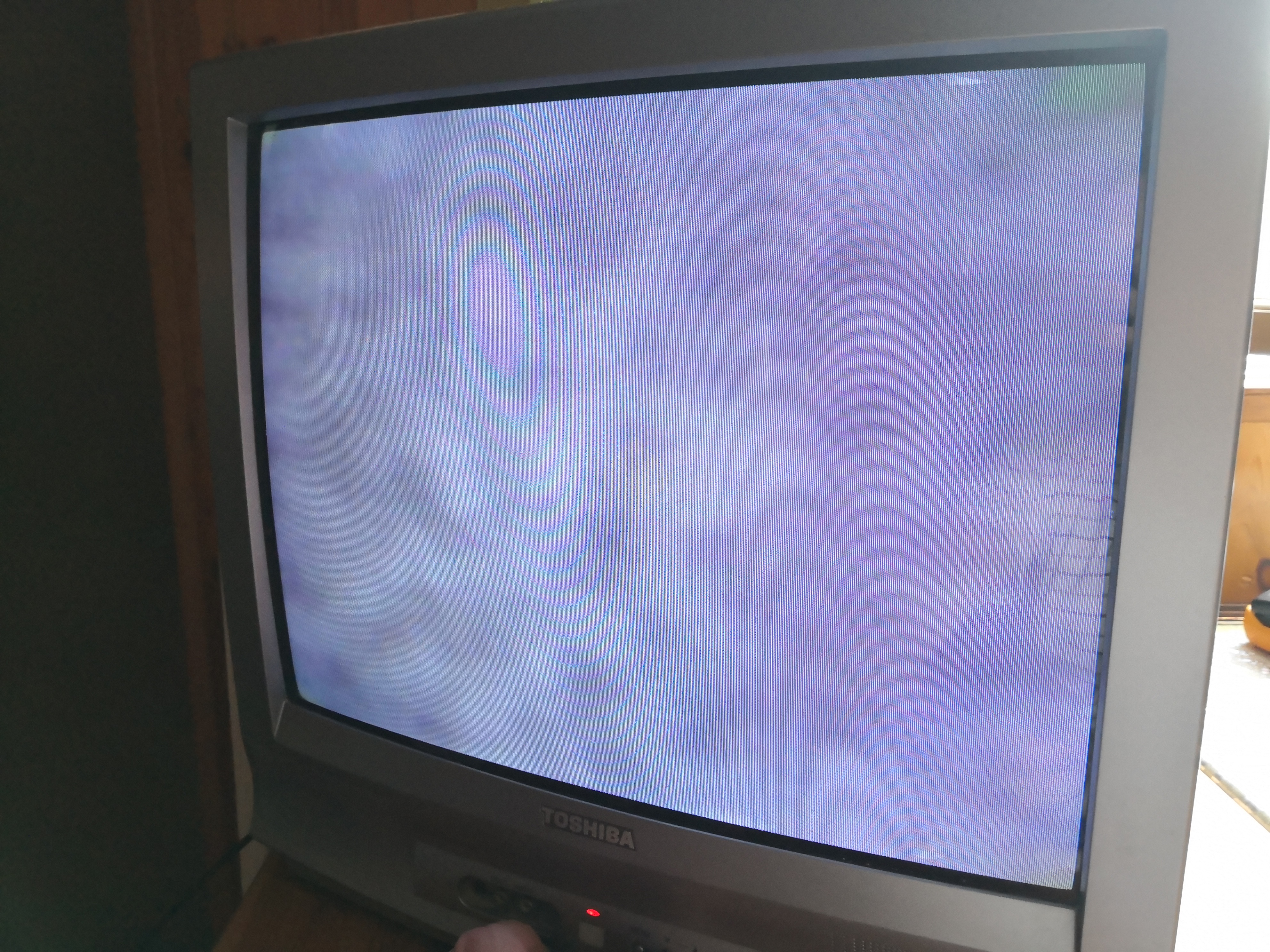

В приложенных файлах 1 и 3 сфоткал то, что показывает телевизор.
Вот более расширенная схема (ТДКС.PNG), вижу, что на 2 ногу должно приходить +115в, но не пойму относительно чего их мерять?

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9722

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

Я дизайнерские фото не особо понимаю... А что, словами, ответить не судьба? В натуре-то должно быть видней...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nik D аватар
Не в сети
Регистрация: 23/03/10
Сообщения: 153

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

вижу, что на 2 ногу должно приходить +115в, но не пойму относительно чего их мерять?

Меряется относительно "земли", но не той которая в цветочном горшке.
Аппарат долго находился в сырости, запросто прогорел разрядник фокуса на панели кинескопа. Регулятор фокуса и ускоряющего работает или ни как?

BirD70 аватар
Не в сети
Регистрация: 20/06/22
Сообщения: 13

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

Телевизор живет на летней кухне, отсюда сырость. Попробовал покрутить сейчас регуляторы, focus ничего не меняет, второй кажется screen написано, меняет яркость в довольно широких пределах. Но само изображение как бы размазано.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9722

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

Да и панель кинескопа может быть - сырость в фокусной камере или ещё где...

"BirD70" писал(а):

по фотографии.

Ткнуть прицельно в конкретное место не получится.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

BirD70 аватар
Не в сети
Регистрация: 20/06/22
Сообщения: 13

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

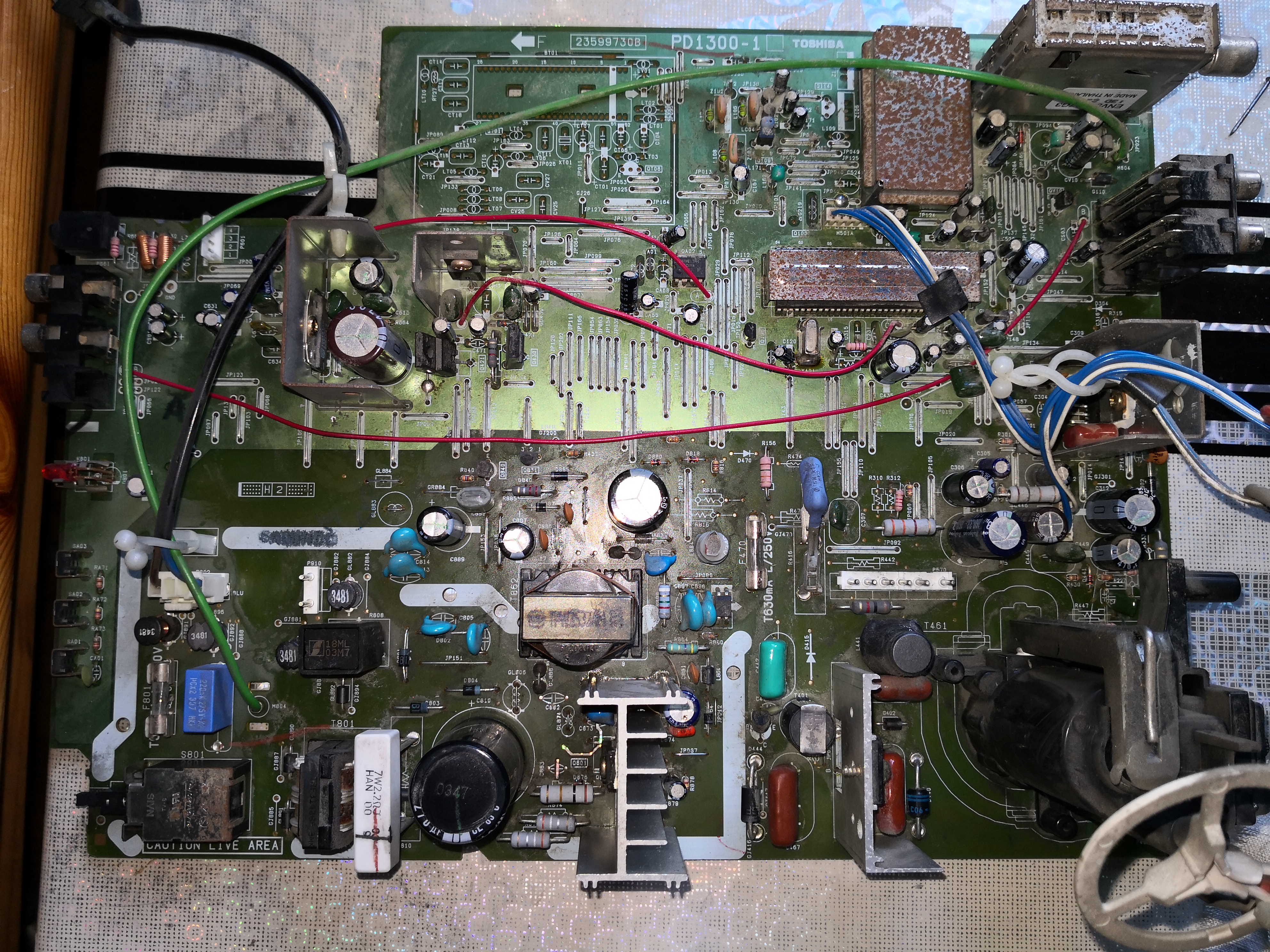

Если речь про это
3
то не похоже, что здесь что то прогорело.

Nik D аватар
Не в сети
Регистрация: 23/03/10
Сообщения: 153

Re: Toshiba 21CS1R Пропала яркость и резкость изображения

то не похоже, что здесь что то прогорело

С наружи это ни когда не видно. Надо панельку выпаивать, часто бывало под ней по плате прогар или внутри самой панельки кинескопа. Надо разбирать.
Неплохо бы оценить регулировку фокуса от мин до мах на отключенном от панельки кинескопа проводе. Желтая пластмаска на панели сдвигается и защелка освобождает провод фокусировки.
Там несколько киловольт, так что аккуратненько.
