Телевизор Samsung CS-29K10ZQQ

Добрый день. Сломался телевизор, во время просмотра. Сейчас на любом источнике сигнала после нажатия на кнопку включения питания на телевизоре, телевизор включается, на экране черный фон и узкая горизонтальная синяя линяя по центру, через 1 секунду выключается с характерным звуком, потом включается и так циклично. При этом кнопка включения питания всё время мигает. Кожух не снимал, возможно опытные люди смогут поставить диагноз и подсказать, рентабельно ли его ремонтировать. Спасибо. С Уважением. Андрей.
Видео ютуб (выключить звук): https://www.youtube.com/watch?v=nhQqjnCHvBg

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9442

Re: Телевизор Samsung CS-29K10ZQQ
"akineo" писал(а):

возможно опытные люди смогут поставить диагноз

Кадровая МС накрылась, точнее диагноз поставить невозможно из-за отсутствия измерений.

"akineo" писал(а):

рентабельно ли его ремонтировать.

Не знаю В общем то да.

"akineo" писал(а):

Кожух не снимал

Придётся снять, сменить КР, да и литы вокруг... но гарантии, что только замена этих деталей решит все проблемы, нет... всё может повториться вновь и нужен более глубокий ремонт. Если решишь чинить дальше, начни с измерений выходов БП и банки.
Не знаю Но может и ОС: http://monitor.espec.ws/section1/topic198830.html

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

akineo аватар
Не в сети
Регистрация: 19/07/19
Сообщения: 11

Re: Телевизор Samsung CS-29K10ZQQ

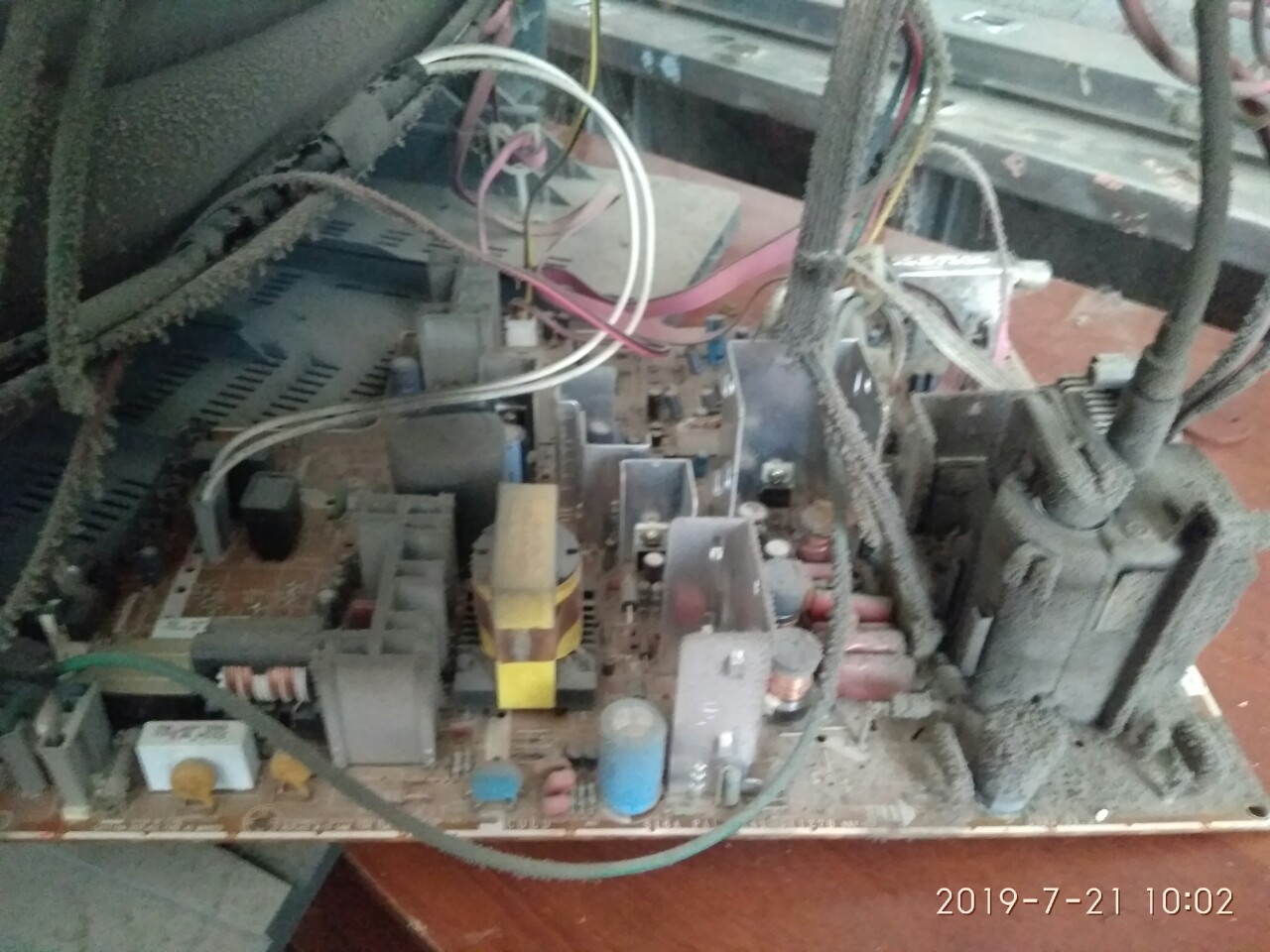

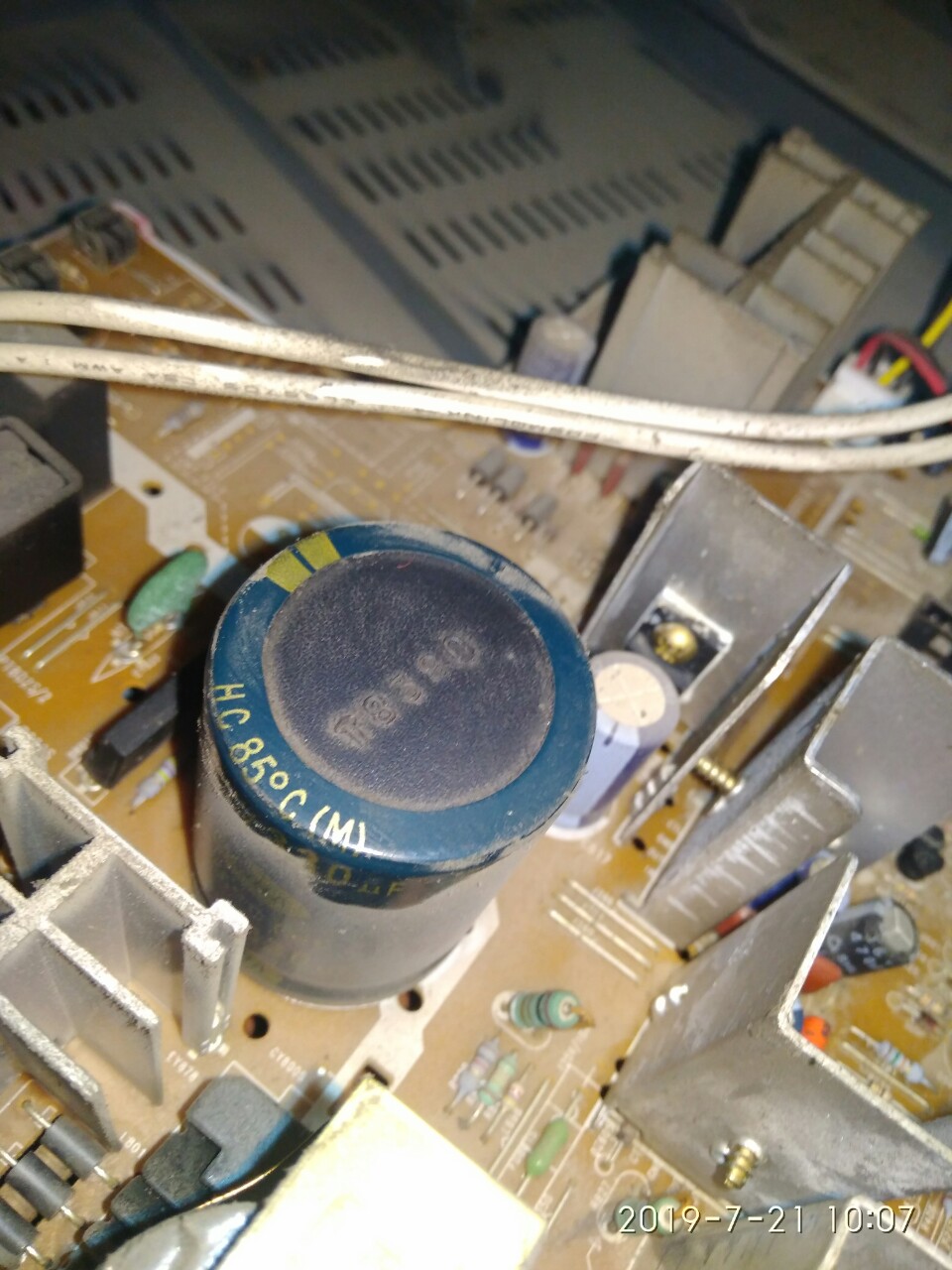

На плате только 1 слегка вздутый конденсатор T8390 450WV 330 uF
непропайки беглым взглядом не увидел

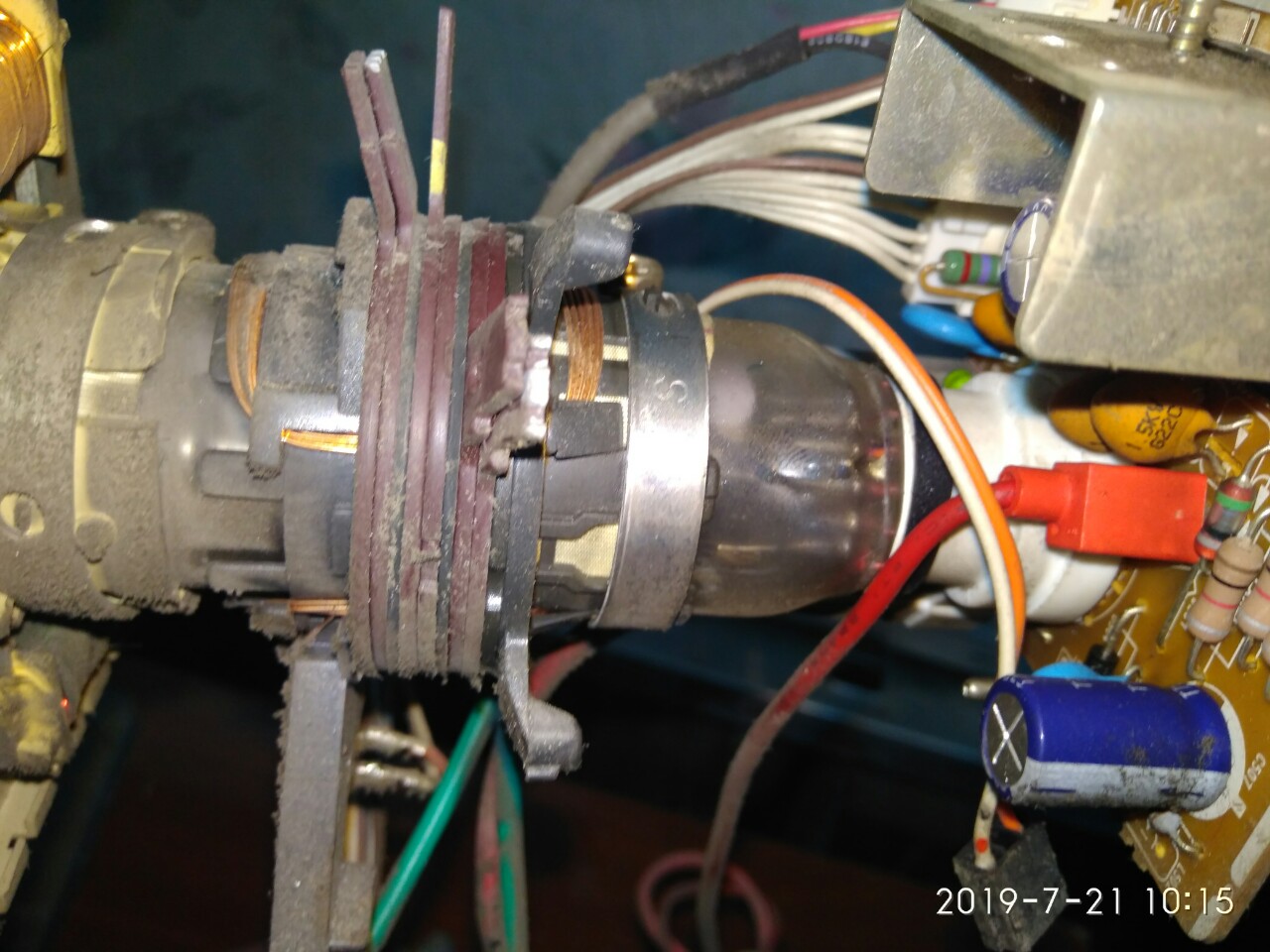

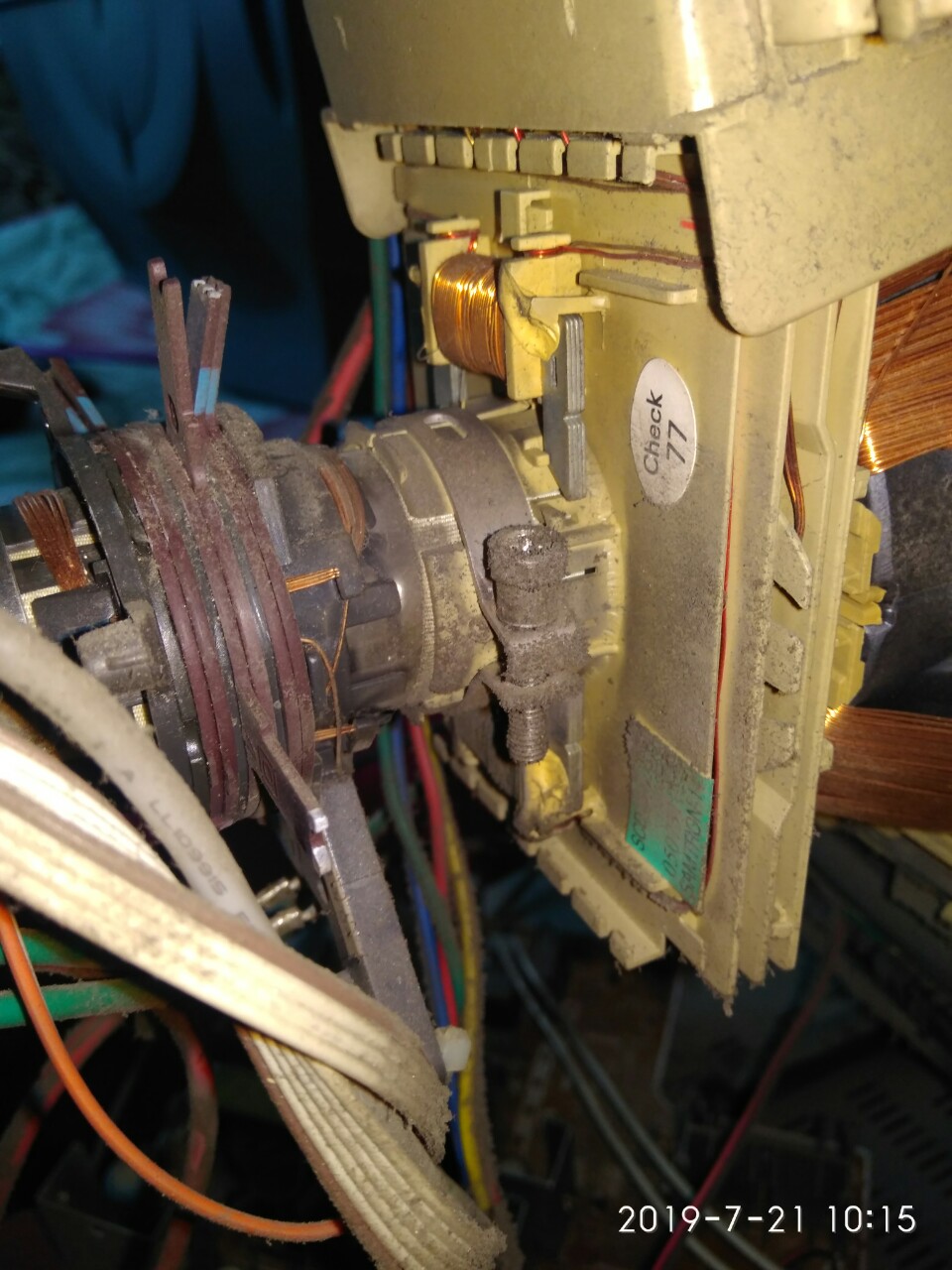

как прозвонить катушки? та что около лампы вообще не подключена (штекер висит в воздухе). Если окажется обрыв, то как её (катушку) ремонтировать?

Прикрепленные файлы:

шо?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9442

Re: Телевизор Samsung CS-29K10ZQQ
"akineo" писал(а):

как прозвонить катушки?

Тестером и руками, другого способа я не знаю.

"akineo" писал(а):

слегка вздутый конденсатор

Я не увидел, может это технологическое пространство? Подави пальцем сверху.
Вообще потерю ёмкости можно подозревать, измерив на нём напряжение.

"akineo" писал(а):

непропайки беглым взглядом не увидел

А я замеров.

"akineo" писал(а):

та что около лампы вообще не подключена
как её (катушку) ремонтировать

Ку-ку Какие лампы, какие катушки, ты читал, что я написал?
Если думаешь, что ОС это болшой мух, то лучше закрой ящик и вызови мастера.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

akineo аватар
Не в сети
Регистрация: 19/07/19
Сообщения: 11

Re: Телевизор Samsung CS-29K10ZQQ

мастера ищу )

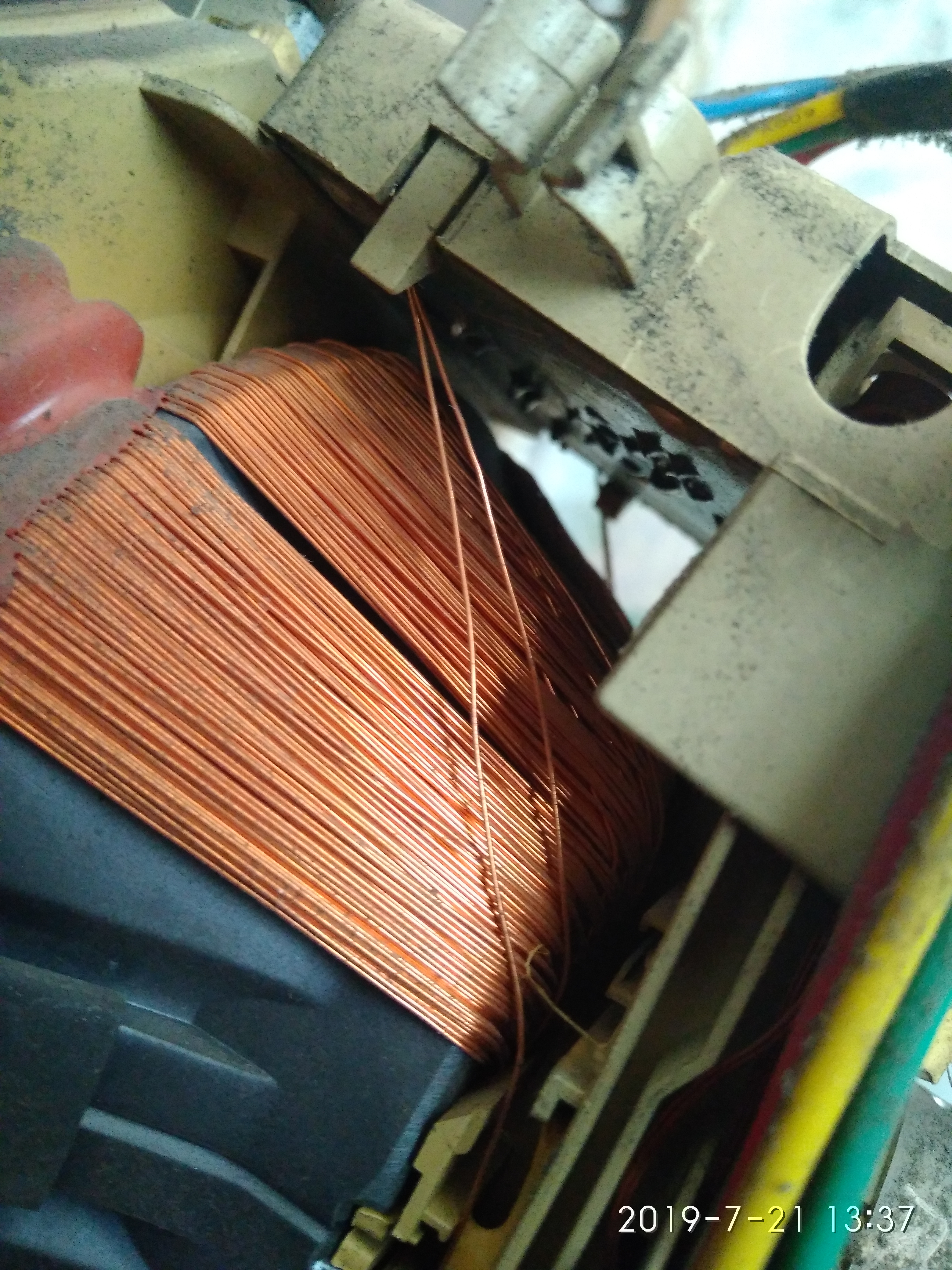

катушка "самая большая " ) звонится, но возможно там нужно рассоединить параллельные, только не пойму как снять крышку пластиковую, которая накрывает плату над этой катушкой

Прикрепленные файлы:

шо?

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 149

Re: Телевизор Samsung CS-29K10ZQQ

Зачем полез к ОСке? С чего ты взял, что она не исправна?

akineo аватар
Не в сети
Регистрация: 19/07/19
Сообщения: 11

Re: Телевизор Samsung CS-29K10ZQQ

Lego, куда пинают туда и смотрю) ссылку выше давали и в интернете нашел такой случай, мол вертикальная перегорела.
есть предположения? включить в розетку и делать замеры мне страшно, я по слаботочке, буду искать мастера. а вот катушку померять эт я могу)

шо?

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 149

Re: Телевизор Samsung CS-29K10ZQQ

Поставь на место катушку. Сопротивление кадровой должно быть примерно 8 Ом. Проверяй обвязку кадровой (в первую очередь "электролиты", низкоОмные резюки и питалово). Если всё норм, меняй микруху и должно заработать.

alexander3311 аватар
Не в сети
Регистрация: 21/10/11
Сообщения: 420

Re: Телевизор Samsung CS-29K10ZQQ

akineo Под таким слоем пылищи не пропаи не увидишь.Пылесос и кисточку в руки.Может и не исправную деталь увидишь....

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9442

Re: Телевизор Samsung CS-29K10ZQQ
"akineo" писал(а):

Lego, куда пинают туда и смотрю

Об стену Но ведь надо сперва убедиться, что с КР всё нормально, а потом лезть к "большой катушке"... я в такой последовательности и написал... а "прозвонить" разъём есть...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

akineo аватар
Не в сети
Регистрация: 19/07/19
Сообщения: 11

Re: Телевизор Samsung CS-29K10ZQQ

между выводами микросхемы LA78045 и корпусом сопротивление есть. попробовать заменить конденсатор 50 вольт 100 мкФ?
