Не включается телевизор HORIZONT светодиод горит

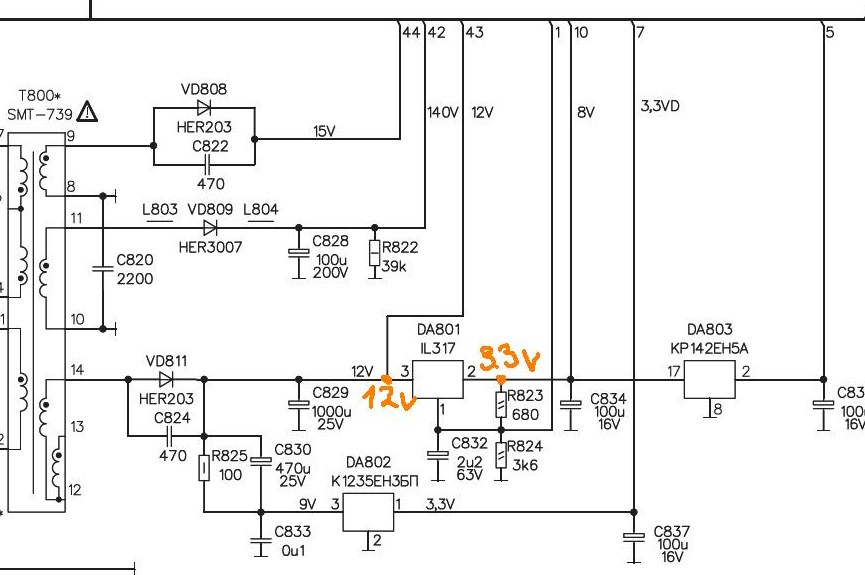

Не включается телевизор HORIZONT шасси ШЦТ -739 M2-10 (в прикрепленном файле схема)
измерил напряжения на стабилизаторах напряжения 12 вольт есть 3.3 вольта есть 15 тоже есть 140 не знаю у меня вольтметр до 20 вольт
8 вольт нету за место него 3.3 вольта в прикрепленном изображении отметил

отпаял ножку вывода стабилизатора который должен 8 вольт подавать и замерил напряжение выдает как и положено 8 вольт
но когда припаиваешь его на место он выдает 3.3 вольта в чем может быть проблема?
может сам стабилизатор неисправен когда то наверное подгорел теперь выдает напряжение меньше от того что ток высокий занижает напряжение
амперметра нету измерить какой ток на нем

обрываю дорожки идущие на процессеор напряжение увеличивается на стабилизаторе до 4 вольт
запаиваю обратно
обрываю дорожку идущую на переднюю панель телевизора напряжение на стабилизаторе падает до 1.5 вольт
кто виновник процессор или стабилизатор? коротких замыканий на плате вообще не могу найти помоему их нету дорожки на процессоре на землю никакая не просажена кроме тех которые должны на них быть

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9442

Re: Не включается телевизор HORIZONT светодиод горит
"drep77" писал(а):

отпаял ножку вывода стабилизатора

Не знаю О чём речь, поз. номер, какая лапка, всё надо угадать?

"drep77" писал(а):

140 не знаю у меня вольтметр до 20 вольт

Не знаю О чём м.б. разговор, если инструментов нет... ржавую гайку пальцами открутить пробовал?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

drep77 аватар
Не в сети
Регистрация: 19/07/19
Сообщения: 2

Re: Не включается телевизор HORIZONT светодиод горит

О чём речь, поз. номер, какая лапка, всё надо угадать?

Ты вообще тут разбираешься в чем то? написано же вывода сталибзатора которое выводит электрическво
википедию открой что такое стабилизатор напяржения

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9442

Re: Не включается телевизор HORIZONT светодиод горит

Ясно, ясно... я думал ты не разбираешься, а ты, оказывается, разбираешься...
Сразу не понял, что это про стабилизатор, который выводит электричество... извини, разбирайся...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1452

Re: Не включается телевизор HORIZONT светодиод горит
"drep77" писал(а):

8 вольт нету за место него 3.3 вольта

Так и должно быть. Этим стабилизатором управляет процессор, сигнал поступает с 1нож проца, через транзистор VT108 на 1нож стабилизатора. Стаб выдаёт в ДР-3,3v в РР-8v.
Ищи причину, почему проц. не хочет переходить в рабочий режим.
Возможно просто включена защита от детей?
#083
