Не включается SHARP LC-52X20RU

6 posts / 0 новых
Последнее сообщение
SAGA74RU аватар
Не в сети
Регистрация: 08/04/19
Сообщения: 3

Не включается SHARP LC-52X20RU

SHARP LC-52X20RU

Здравствуйте.

Состав
Invert: RUNTKA329WJZZ
Main: RA482WJ1 (KE186WE02)
Tuner: QPWBNE187WJN1 (RTUDAA014WJQZ)
Power: DPS-304BP (RDENCA231WJQZ)

Утром перестал включаться. При включении несколько секунд горел зеленый светодиод и потом загорался красный, телевизор переходил в дежурный режим. Экран в эти секунды не светился, никакой подсветки дисплея замечено не было.

Вскрыл. Стал проверять напряжение. В момент включения вместо 12В на платах инвертора CCFL было 10В. На этих платах были найдены неисправные полевые транзисторы 2SJ655 и 2SK3706 в количестве 5 штук (короткое замыкание у трех 2SJ655 и у двух 2SK3706). Транзисторы были заменены, короткого замыкания на них нет, но и результата нет. Телевизор не включается.

После замены полевых транзисторов стало так: включаешь в розетку - начинает мигать красный светодиод, постоянно, никакой паузы нет. Просто мигает.

Попробовал зайти в сервисное меню, чтобы скинуть возможные ошибки. При входе в сервисное меню ТВ включается лишь на ДОЛИ СЕКУНДЫ, начинает гореть зеленый светодиод, появляется картинка и телевизор сразу же переходит в дежурный режим. И снова красный индикатор мигает постоянно.

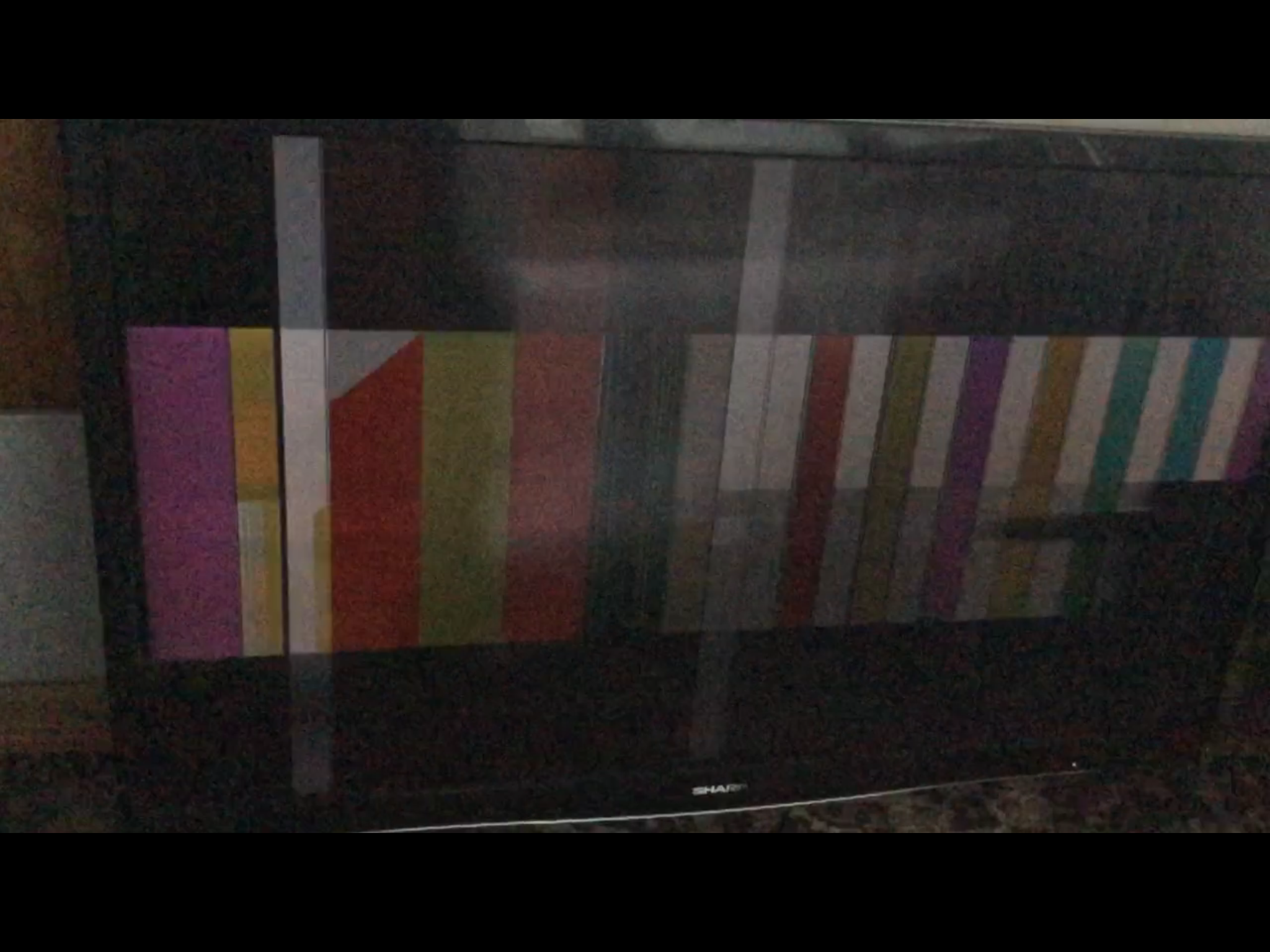

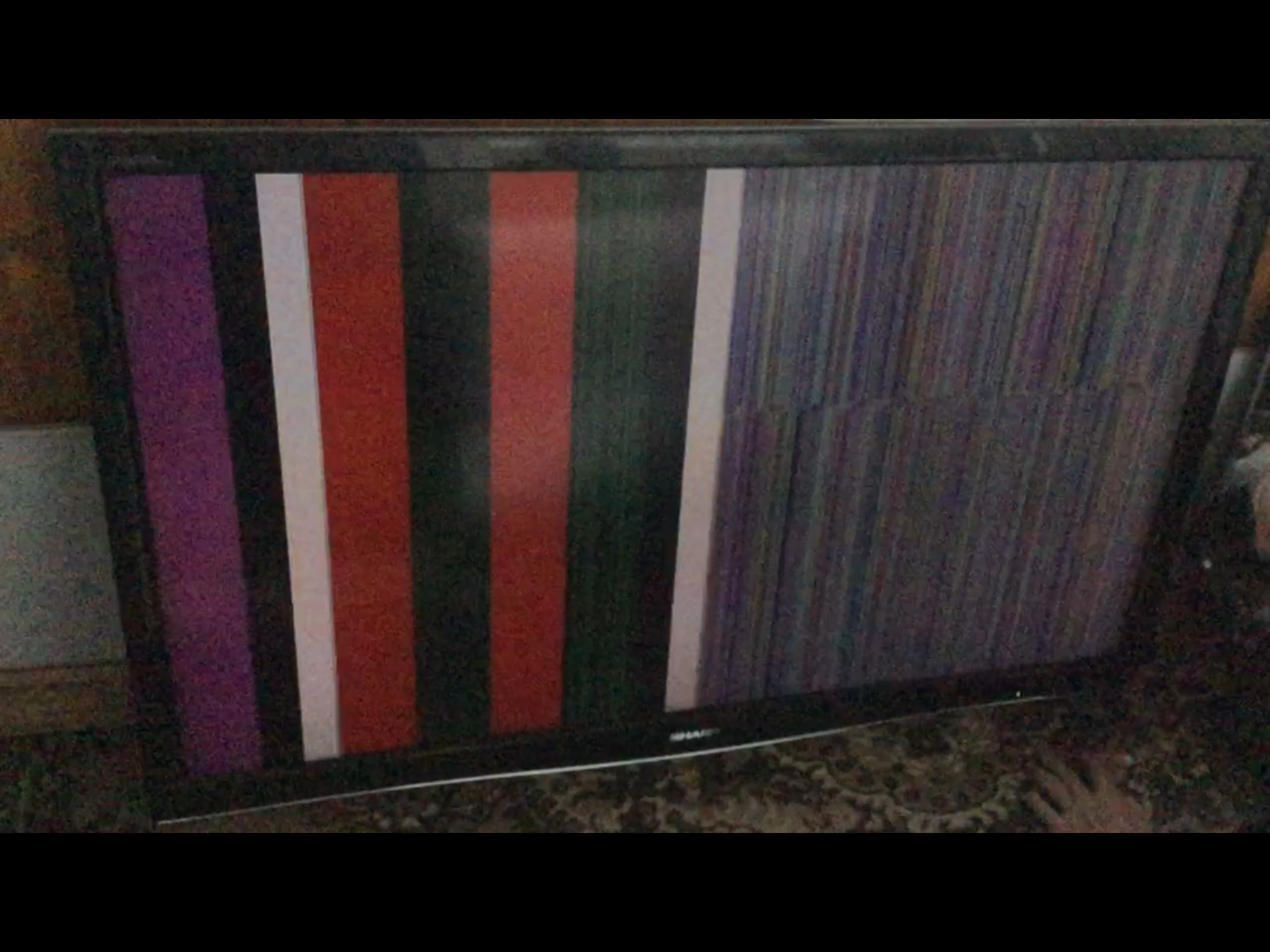

Записал на видео в SlowMo этот момент входа в сервис, чтобы разглядеть то что появляется на экране в тот момент - прилагаю в скрине. Правая половина - шум, левая - непонятное что-то.

Уважаемые специалисты, подскажите, что еще где посмотреть-проверить?
В чем может быть дело? Было ли у кого-то что-то подобное?

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9774

Re: Не включается SHARP LC-52LX20RU
"SAGA74RU" писал(а):

Транзисторы были заменены - результата нет.

Причину надо искать, ты следствие нашёл и устранил... опять тр. проверяй...

"SAGA74RU" писал(а):

К сожалению, схему не могу найти

Попробуй тут поискать.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

SAGA74RU аватар
Не в сети
Регистрация: 08/04/19
Сообщения: 3

Re: Не включается SHARP LC-52X20RU
"Минздрав" писал(а):

транзисторы проверил - целые.

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 464

Re: Не включается SHARP LC-52X20RU

В момент включения вместо 12В на платах инвертора CCFL было 10В

Напряжения на выходе БП как поживают?

SAGA74RU аватар
Не в сети
Регистрация: 08/04/19
Сообщения: 3

Re: Не включается SHARP LC-52X20RU
"Lego" писал(а):

5В есть, 12В есть, 15В есть, 68В нету.

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 464

Re: Не включается SHARP LC-52X20RU

Надо смотреть сигнал PNL_POW приходит? Или принудительно на столе запустить блок и смотреть, если все напряжения!
