SONY KV-21M5K Не запускается

Main FE-1
Микросхема питания STR F6652
Видеопроц CXA2060
Проц SAA5491PS
При нажатии книпки питания срабатывает как положено реле и слышится цыкание примерно раз в полсекунды, похоже, что звук издает STR6652.
Напряжение на конденсаторе по питанию С606 300 с копейками вольт. Другие напряжения померять не удается из за того, что схема не запускается и цифры пляшут. Электролиты по питанию впорядке, диоды звонятся как исправные, оптрон тоже звонится как хороший. Может ли причиной поломки быть сама STR 6652, или есть еще какие то причины. Прошу совета.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9280

Re: SONY KV-21M5K Не запускается
"Nightghost" писал(а):

Может ли причиной поломки быть сама STR 6652

Вряд ли, а там кто её знает... проверь вторички на КЗ, БП запусти на лампу без строки.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 67

Re: SONY KV-21M5K Не запускается

Отключил строку, подпаял лампочку 60вт (нет лампочек меньше в наших краях) .Лампа загорается, бп запускается но на 2 секунды, потом щелкает реле и индикатор отмигивает 2 раза. По таблице это защита по току, я так понял, что из за лампочки.....
135в появляется, 5 и 9 тоже. На питание аудио обозначено 30в а на кондёре С609 только 25.
Строчный транзистор прозванивал, вроде бы в норме или это всё таки он виноват?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9280

Re: SONY KV-21M5K Не запускается
"Nightghost" писал(а):

Отключил строку

"Nightghost" писал(а):

Строчный транзистор прозванивал, вроде бы в норме или это всё таки он виноват?

В чём? Ку-ку

"Nightghost" писал(а):

я так понял, что из за лампочки

А я нет.

"Минздрав" писал(а):

проверь вторички на КЗ,

И схему положи, может что нибудь подскажут.

"Nightghost" писал(а):

бп запускается но на 2 секунды... 135в появляется, 5 и 9 тоже.

Сумасшедший И?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 67

Re: SONY KV-21M5K Не запускается
"Минздрав" писал(а):

И схему положи, может что нибудь подскажут.

так схема в первом сообщении есть

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 67

Re: SONY KV-21M5K Не запускается
"Минздрав" писал(а):

В чём? Ку-ку

Без строчного БП запускается но срабатывает защита по току, со строчным БП не запускается, вот и возникла мысль, что строчный в чем то виноват Рот до ушей

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9280

Re: SONY KV-21M5K Не запускается
"Nightghost" писал(а):

Отключил строку, подпаял лампочку 60вт (нет лампочек меньше в наших краях) .Лампа загорается, бп запускается но на 2 секунды,

Не знаю Пишешь - хрен поймёшь, что там загорается, а что запускается на 2 секунды. и когда. Внятней пиши.
А мануал мне кажется не нужен, лучше схема БП в смотрибельном виде.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 67

Re: SONY KV-21M5K Не запускается
"Минздрав" писал(а):

Не знаю Пишешь - хрен поймёшь, что там загорается, а что запускается на 2 секунды. и когда. Внятней пиши.

Блин, вроде стараюсь Рот до ушей . ОК

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 67

Re: SONY KV-21M5K Не запускается

Схема шасси

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2457

Re: SONY KV-21M5K Не запускается
"Nightghost" писал(а):

Без строчного БП запускается но срабатывает защита по току,

А по току ли??
Замени для уверенности ОБА лита по В+ и озвуч где ты откидываешь строку.
Возможно такое шо без полного набора нагрузок ты его и не запустишь.
Защита может рубить и по кадрам,они же тоже в отключке!
Выход такой: Меняй все шо мона по В+,проверяй НОТ,все соединяй и запуск.
Потом глянем шо натворил!!

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 67

Re: SONY KV-21M5K Не запускается
"FIMA" писал(а):

А по току ли??

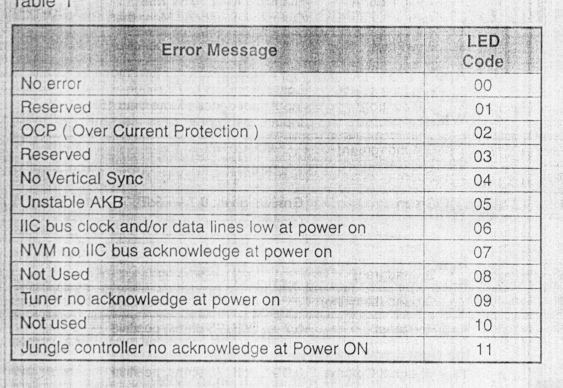

2 мырга по таблице

"FIMA" писал(а):

озвуч где ты откидываешь строку

вынимал R572 , лампа на С628. После твоих слов еще раз посмотрел на схему и увидел делитель напряжения образованый резисторами R571 и R572. Получается, что удалив резистор R572 возникала перегрузка по линии 571 резистора и срабатывала защита. Поставил резистор на место.
Вынул дроссель L571, повесил лампу на С628. Блок запускается, лампа светится, защита не срабатывает

Прикрепленные файлы:
