телевизор LOWE LT-F2105 ищу схему

8 сообщений / 0 новых
Последнее сообщение
Legorko аватар
Не в сети
Регистрация: 07/05/10
Сообщения: 6

телевизор LOWE LT-F2105 ищу схему

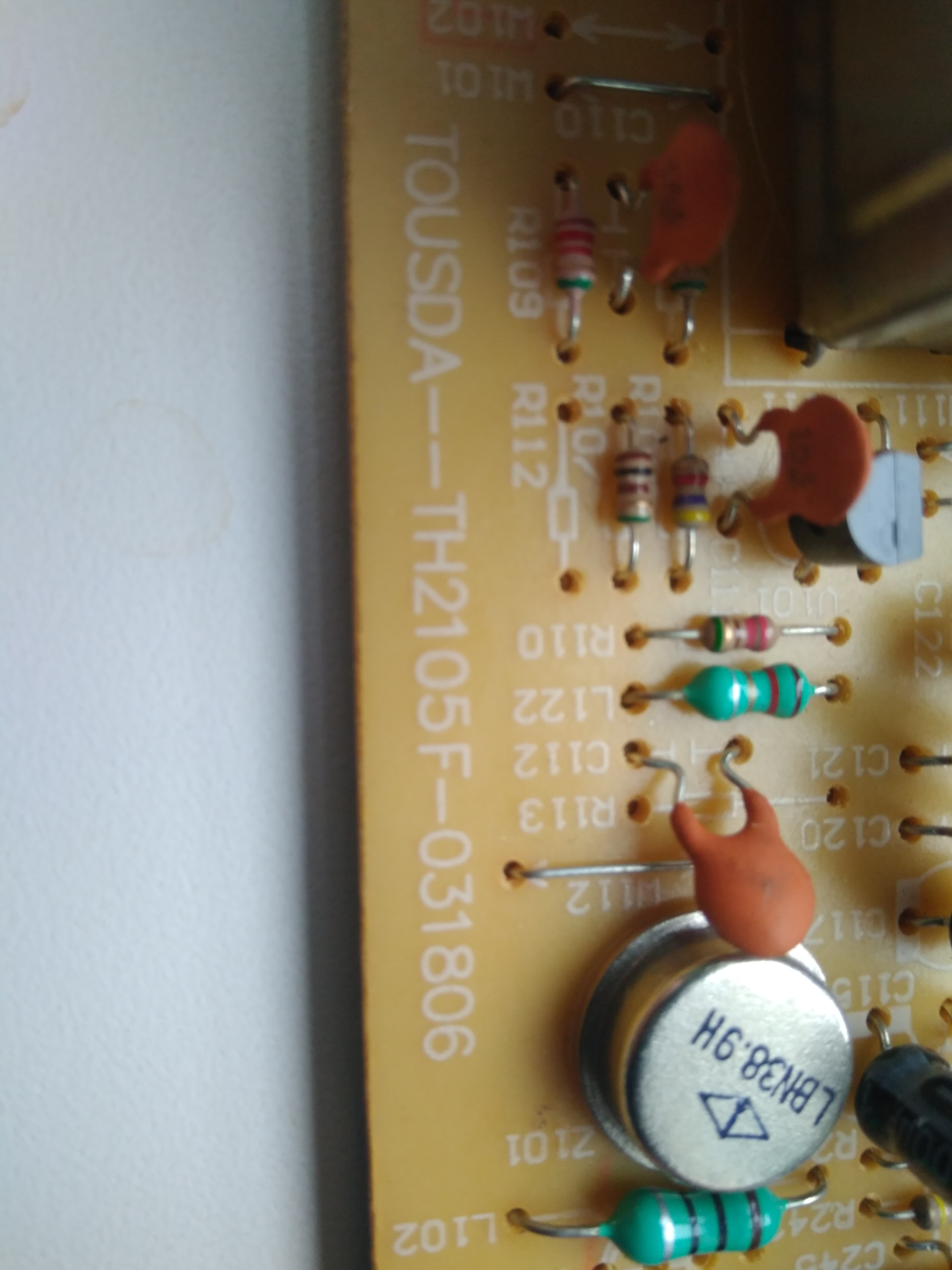

Здравствуйте. Ищу схему телевизора LOWE LT-F2105. Шасси TOUSDA TH 2105 F PCB-031806. Пытается запустится но не запускается Бп. (вернее,уходит в защиту,предохранитель целый) Строчку отключил-не помогло. Родная схема (MODEL-TH2183),на трёх транзисторах не подходит так как у меня БП на задающей микросхеме l6565 и полёвике 10N60C.Сетевой и выходные по питанию электролиты нормальные,диоды целы.
LA 76810A--проц.
LA 78040-кадровая
АN 17821A-звук
D1555-cтрочный
Может кто сталкивался с таким аппаратом, а то облазил весь интернет и ничего похожего найти не смог.Или возможно кто сталкивался с такой неисправностью.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9280

Re: телевизор LOWE LT-F2105 ищу схему
"Legorko" писал(а):

LA 76810A--проц

Ага, но он видео, а надо управления со всеми надписями, может и схема найдётся.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Legorko аватар
Не в сети
Регистрация: 07/05/10
Сообщения: 6

Re: телевизор LOWE LT-F2105 ищу схему

LC863532С - проц, + 24С08А память
55к9 7PNAU

Чуть позже скину фотки,а то сейчас нету чем их на комп перегрузить.

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2457

Re: телевизор LOWE LT-F2105 ищу схему
"Legorko" писал(а):

Строчку отключил-не помогло.

Там сложности с отключением строки.Если при обрыве откидывалась и обратная связь,то он и не запустится.
Чо у нас с питанием на банке и выходах БП?

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9280

Re: телевизор LOWE LT-F2105 ищу схему

На Мониторе полазий:https://yandex.ru/search/?text=LC863532С%2055к9%20шасси&lr=193&clid=2270457&win=300
тут: http://www.tvservice.org/node/3984 Возможно по кускам схему придётся собирать.

"Legorko" писал(а):

не запускается Бп. (вернее,уходит в защиту

Лучше писать прямо: не запускается или уходит в защиту, помогут замеры в ДР и при попытке запуска в РР.

"Legorko" писал(а):

10N60C

Что то слишком... возможно уже кто то поставил...

"Legorko" писал(а):

Строчку отключил-не помогло.

Про ОС тебе пишут, её разрывать нельзя и лампу 40 вт поставь вместо строки.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Legorko аватар
Не в сети
Регистрация: 07/05/10
Сообщения: 6

Re: телевизор LOWE LT-F2105 ищу схему

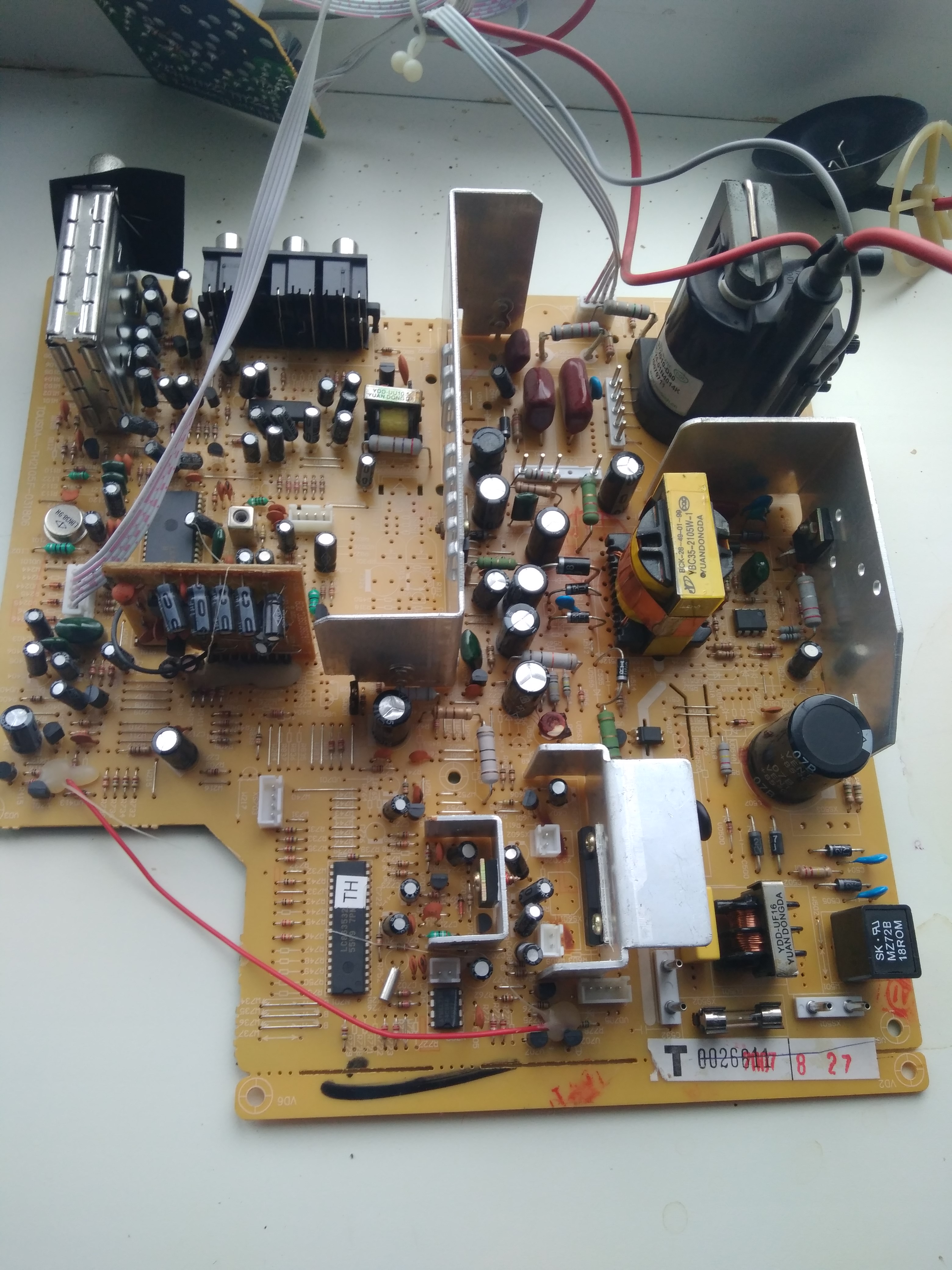

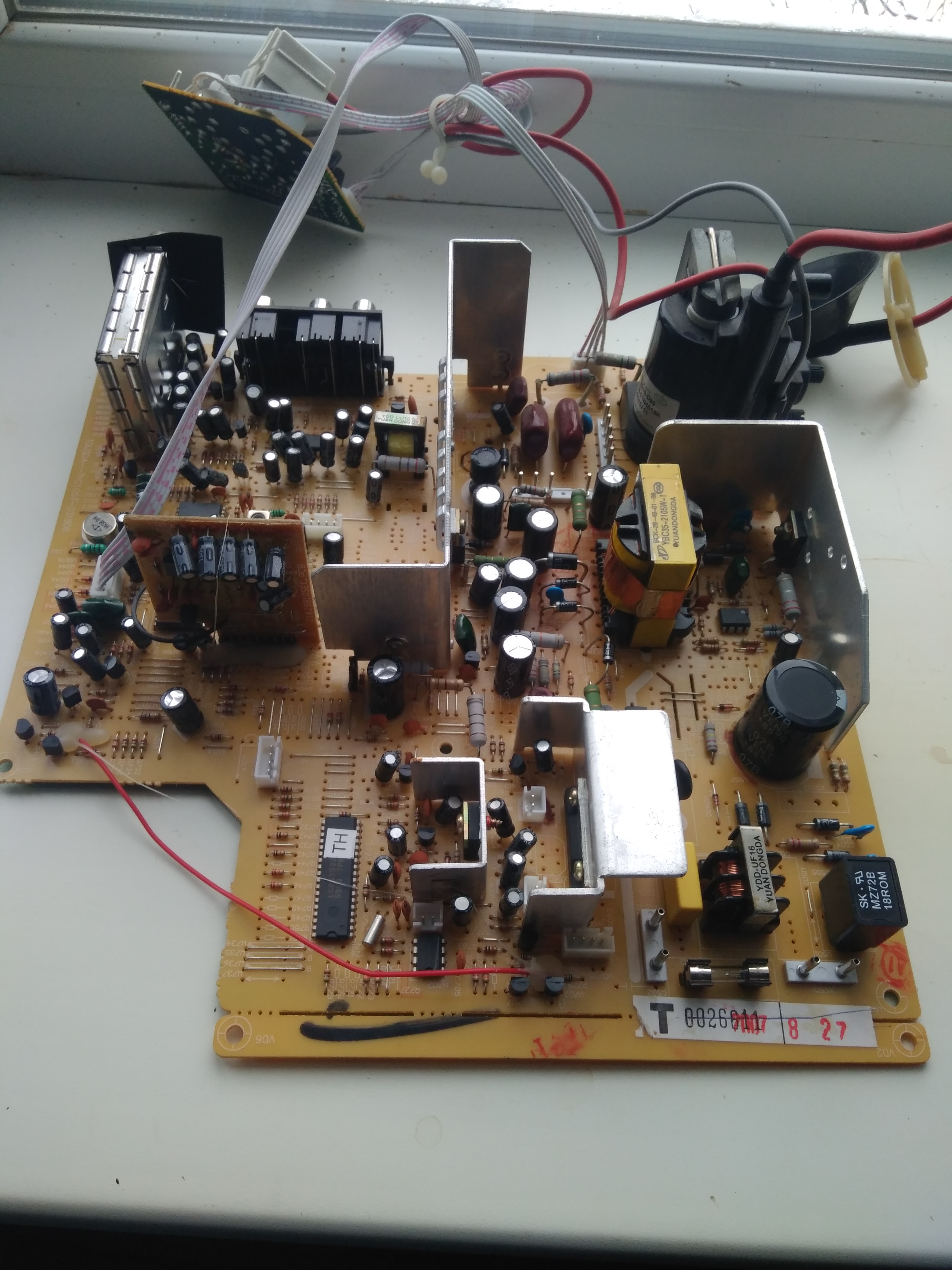

Когда строку отключал то в нагрузку подключал лампу. При включении сетевой кнопки, светодиод должен светится красным (дежурка), а он периодически моргает. Входной сетевой конденсатор менял на новый, но шара не прокатила)))). За ОС-согласен. Если я не ошибаюсь,то она очевидно завязана на 110 и 180 В. Хотел хоть какую то схему найти,чтоб наверняка знать где и что копать. Очевидно придётся что-то самому рисовать,жаль что зрение не то.Завтра займусь измерениями и тогда отпишусь. А если отдельно L6565 в БП отдельно другим БП запитать - она будет на выходе импульсы выдавать? Спасибо за ссылки и советы.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9280

Re: телевизор LOWE LT-F2105 ищу схему
"Legorko" писал(а):

придётся что-то самому рисовать

Не рисовать, а открывать даташиты на МС и проверять работу узлов. В данном случае

"Legorko" писал(а):

L6565

как я понял. Проверяешь обвязку, запускаешь на лампу и тд... Начни с этого.

"Legorko" писал(а):

А если отдельно L6565 в БП отдельно другим БП запитать

И лучше не заниматься самодеятельностью.

"Минздрав" писал(а):

Лучше писать прямо: не запускается или уходит в защиту,

И не пропускать вопросы - интересы твои.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1374

Re: телевизор LOWE LT-F2105 ищу схему
"Legorko" писал(а):

Пытается запустится но не запускается Бп

Он у вас постоянно "запущен"!
У его два режима, ДР и РР. (может просто не включается РР или на секунды включается?)
Какие напряжения на +В бывают?
