Шасси mc 64a - белый растр с лучами обратного хода

17 сообщений / 0 новых
Последнее сообщение
sitro951 аватар
Не в сети
Регистрация: 13/01/18
Сообщения: 10

Шасси mc 64a - белый растр с лучами обратного хода

ТВ LG cf20e20b
Main - 111-M54B(10)
Micom - LG8634-16B GMS84512-TA013
Memory - даташит на AT24C02PC
SMPS - STR-S5707
TR Chopper - 151-B06Q
SAW - K6265K
Secam - TDA8395P
Delay - даташит на TDA4665
Video - TDA8362B S7
Vertical - LA7833
Sound - TDA2006
Tuner - 113-118J TUGZ1-C07C
TV/AV - LA7222
Tube - A48QAD220X03 + 153-276А
FBT - 154-375H (HR8163), для 21" 154-374А (HR7906)
HOT - 2SD2499
RGB Amp. - 2SC3229
Пульт: - 105-230M (105-230K), 6710V00017E
IC remote - GS8489-05A(R051)
Предыстория: было кз по сети (со слов знакомых), выбило СТРку, естественно пропала дежурка, замена по горячей части некоторых элементов дала успех, БП стартанул и дежурка появилась, далее пуск и на ЭЛТ горизонтальная полоса, ускоряющим сбавил яркость. Заменил микру кадровой LA7833, литы в её обвязке. Устранил все кольцевые трещины на плате, проверил транзисторы, пробитых более не находил. По линии b+ сразу за диодом 115В. На проце на некоторых ногах vhf-l, sw2, sw1, vss, eye, mute и может ещё - мультом по 0 вольт постоянки, хотя большая часть ног положенные 5 вольт имеет...
По итогу: пока что белый растр без картинки, лучи обратного хода, без OSD (если правильно понял, это меню поверх изображения), звука нет (ни даже шипения - как при не настроенных каналах), при нажатии на кнопки переключения каналов ЭЛТ затемняется (не тухнет, а лишь убавляется яркость) секунды на две, после возвращается в ту же яркость.
С электроникой малость связан, осциллографа нет. Риск убить не пугает, цель добиться работы телека, опыт и всё такое + одиножды сделанное не забудешь.
Есть предположение, что проц "отошёлвмириной", но всё же лучше сначала совета спрошу. Куда копнуть, может есть ещё варианты (отдай мастеру не в счёт =), ради интереса в нём копаюсь, заранее Благодарен помогающим в этом деле!
Фото того, что показывает телек

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2426

Re: Шасси mc 64a - белый растр с лучами обратного хода
"sitro951" писал(а):

осциллографа нет.

Да он собсна тебе и не нужен.
Шерсти плату кина,транзисторы и режим ВУ.
Прежде всего медленно МЕДЛЕННО выстави screen.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9231

Re: Шасси mc 64a - белый растр с лучами обратного хода
"sitro951" писал(а):

Благодарен помогающим в этом деле!

На Лоцмане тебе сказали "Screen, Uву, наличие сигналов RGB на ПК".
И что ты ответил? Ладонь-лицо Благодарен он помогающим...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2426

Re: Шасси mc 64a - белый растр с лучами обратного хода

Нет веры одному мастеру нада опрос провести.
Напомнило:
В деревне Велариба у мужиков достоинство 15 см
А у мужиков из деревни Велобаджо оно составляет 25 см
Это потому шо в Велариба делали замеры,а в Велобаджо просто провели опрос.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

sitro951 аватар
Не в сети
Регистрация: 13/01/18
Сообщения: 10

Re: Шасси mc 64a - белый растр с лучами обратного хода

Да, благодарен, когда помогают. Правильно понял, напряжение ускоряющего, напряжение видео усилителя? Если так, то сейчас замерю. На плате кинескопа промерил то, что на фото, от контакта BK (155, 0, 0, 158, 347, 158, 0).
А по поводу того, что на разных форумах спрашиваю, так это не от не доверия, а того, что больше шансов получить ответы. Я бы и рад замерить, да вот только потому, что не телемаэстро, не все сокращения и понятия сразу понимаю, со временем доходит. В предыдущий раз вы (форумчане) мне помогли и я того не забуду, очевидные для вас вещи мне казались в новинку, теперь же хоть малость, имею понятие и конечно, я благодарен за это.
Анекдот с писееееенами стар, но правдив... селяви
замеры на плате кинескопа

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9231

Re: Шасси mc 64a - белый растр с лучами обратного хода
"sitro951" писал(а):

Правильно понял, напряжение ускоряющего, напряжение видео усилителя?

Да, где они? При регулировке скрин что на экране?

"sitro951" писал(а):

замеры на плате кинескопа

Можно просто буквами и цифрами написать в столбик без всяки картинок.

"sitro951" писал(а):

от контакта BK (155, 0, 0, 158, 347, 158, 0).

Эту белиберду оставь себе.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

sitro951 аватар
Не в сети
Регистрация: 13/01/18
Сообщения: 10

Re: Шасси mc 64a - белый растр с лучами обратного хода

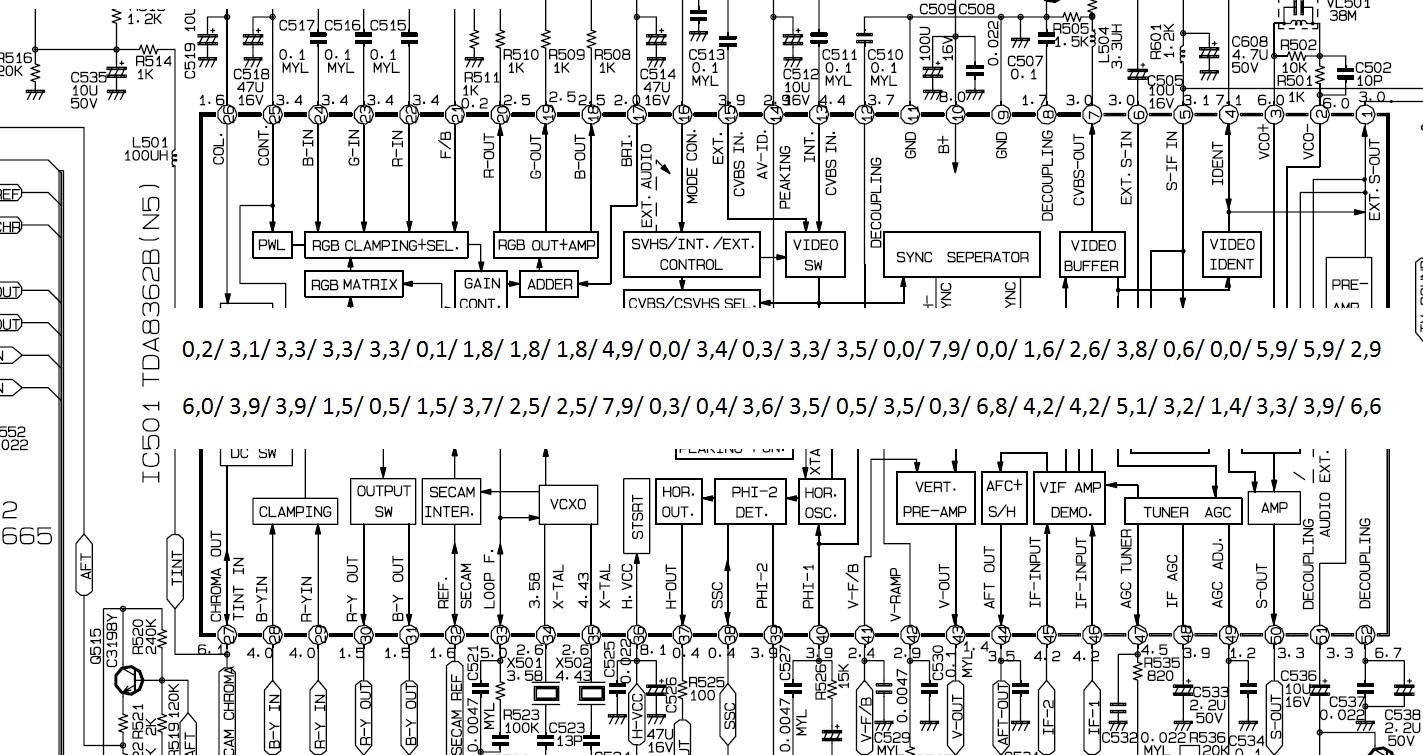

напряжения на tda8362b
при регулировке screen на тдкс яркость картинки меняется от темного до яркого, полосы в вверху не пропадают, лишь замываются при регулировке focus

sitro951 аватар
Не в сети
Регистрация: 13/01/18
Сообщения: 10

Re: Шасси mc 64a - белый растр с лучами обратного хода

(25 нога)0,2/ 3,1/ 3,3/ 3,3/ 3,3/ 0,1/ 1,8/ 1,8/ 1,8/ 4,9/ 0,0/ 3,4/ 0,3/ 3,3/ 3,5/ 0,0/ 7,9/ 0,0/ 1,6/ 2,6/ 3,8/ 0,6/ 0,0/ 5,9/ 5,9/ 2,9 (1 Нога)
(26 нога) 6,0/ 3,9/ 3,9/ 1,5/ 0,5/ 1,5/ 3,7/ 2,5/ 2,5/ 7,9/ 0,3/ 0,4/ 3,6/ 3,5/ 0,5/ 3,5/ 0,3/ 6,8/ 4,2/ 4,2/ 5,1/ 3,2/ 1,4/ 3,3/ 3,9/ 6,6 (52 нога)

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9231

Re: Шасси mc 64a - белый растр с лучами обратного хода

Судя по напруге на катодах напр. ВУ есть. И скрин есть. Труба узкогорлая?

"sitro951" писал(а):

Есть предположение, что проц "отошёлвмириной"

Если в "измерениях" я не запутался, есть такое предположение. Всё.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9231

Re: Шасси mc 64a - белый растр с лучами обратного хода

Судя по напруге на катодах напр. ВУ есть. И скрин есть. Труба узкогорлая?

"sitro951" писал(а):

Есть предположение, что проц "отошёлвмириной"

Если в "измерениях" я не запутался, есть такое предположение. Всё.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

sitro951 аватар
Не в сети
Регистрация: 13/01/18
Сообщения: 10

Re: Шасси mc 64a - белый растр с лучами обратного хода

Не видел других, такая
