ремонт телевизора Ponasonik шасси TMP4g15

Можно ли заменить другой схемой STR 6707 . какие напряжения должны присутствовать на STR 6707 .при дежурном и рабочем , положении телевизора ,нет нигде данных о напряжениях ,узнать рабочий элемент или нет

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1365

Re: ремонт телевизора Ponasonik шасси TMP4g15
"Александр766" писал(а):

Можно ли заменить другой схемой STR 6707

STR S6708 STR S6709 аналоги мощнее

Александр Россия

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1365

Re: ремонт телевизора Ponasonik шасси TMP4g15
"Александр766" писал(а):

шасси TMP4g15

Не знаю такое шасси, напиши модель телевизора.

Александр Россия

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2435

Re: ремонт телевизора Ponasonik шасси TMP4g15
"t380998" писал(а):

STR S6708 STR S6709 аналоги мощнее

Алексеич,а чо решил шо речь идет именно о STR S6707 ?
Афтор партизанит,под названием 6707 может скрываться и STR F6707.

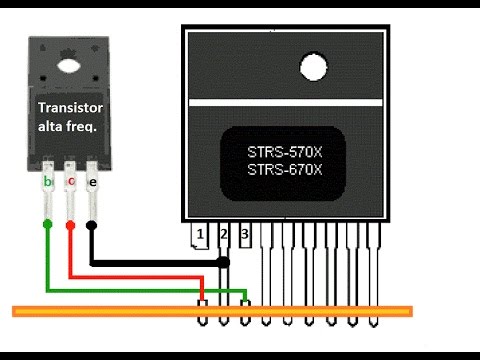

Если действительно STR S6707 то прежде чем менять нада пробнуть подставить транзистор.
Я картинку скину,но от афтара правды не дождёсся,шифруется по полной!!!
.

Прикрепленные файлы:

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Александр766 аватар
Не в сети
Регистрация: 08/10/17
Сообщения: 190

Re: ремонт телевизора Ponasonik шасси TMP4g15

Ребята помогите запустить ,этот проклятый Б.П с этой STR 67607 . если сейчас ничего не получиться разобью ,об землю ,что за блок то такой ,все по перепробовал не работает и все ,какие напряжения должны быть на контактах .а какие транзисторы нужно ставить ,а то схему дали а маркировку забыли ,и схему о которой упоминали не пропускает защита ,пишут что она заражена и ее нельзя скачивать

Поставил STR 6708 со старого телевизора ,б.п запустился но вторичное напряжение вместо 113 в ,появилось 22 в и больше ничего , емкости нормальные пока не менял ,думаю с вами посоветоваться

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1365

Re: ремонт телевизора Ponasonik шасси TMP4g15
"Александр766" писал(а):

,и схему о которой упоминали не пропускает защита ,пишут что она заражена и ее нельзя скачивать

Не нужно её скачивать,нужно просто открыть!
Щёлкни по изображению, для просмотра. Да

.

Александр Россия

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1365

Re: ремонт телевизора Ponasonik шасси TMP4g15

А зачем создавать сразу две одинаковые темы? Чешу головуНе знаю
ремонт телевизора Ponasonik шасси TMP4g15
блок питания тел.тошиба шасси TMP4g015 (ссылка)
Мы же так быстрее запутаемся. Да

Александр Россия

Александр766 аватар
Не в сети
Регистрация: 08/10/17
Сообщения: 190

Re: ремонт телевизора Ponasonik шасси TMP4g15

Спасибо за схему но она не с этого телевизора ,но ничего попробую разобраться , б.п запустился но на вторичке в место 131 в всего 22 в ,кондеры не менял , а какие менять все подряд или ,на выбор

Поставил STR 6708 со старого телевизора ,б.п запустился но вторичное напряжение вместо 113 в ,появилось 22 в и больше ничего , емкости нормальные пока не менял ,думаю с вами посоветоваться

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 516

Re: ремонт телевизора Ponasonik шасси TMP4g15
"Александр766" писал(а):

Спасибо за схему но она не с этого телевизора

"t380998" писал(а):

напиши модель телевизора.

"Александр766" писал(а):

а какие менять все подряд или ,на выбор

Главная и основная причина выхода м-мы STRS6707 это электролитические конденсаторы в БП, если нет прибора для проверки, меняй все.

"Александр766" писал(а):

Поставил STR 6708 со старого телевизора ,б.п запустился

Если не поменяешь кондеры и эта "сдохнет" (выйдет из строя).

"Александр766" писал(а):

появилось 22 в и больше ничего

Если заниженное U-е В+ смотри оптрон и все, что с ним связано.

Maus аватар
Не в сети
Художник
Регистрация: 15/03/11
Сообщения: 1453

Re: ремонт телевизора Ponasonik шасси TMP4g15

Александр766, Че там ты изобретаешь? Изначально нужно было ставить родную STR и просто всю ее обвязку перебрать и все.Чтобы STR твоя не убилась при не правильном ремонте ставь лампу вместо предохранителя. Потом откинуть строчное напряжение и замерить все выходы с БП, если они в норме а при подаче напруги БП просаживает напряжение,то уже ищешь в строчке что там убилось еще у тебя.

Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
