1. Какая геометрия?? -да все просто размыто пятнами ( в выходные сфоткаю и выложу)
2. регулируется и скрин и фокус, точнее есть реакция на вращение потенциометров. Но чтобы настроить фокус этой регулировки очень недостаточно.
Скрин регулирует яркость в нормальном диапазоне. ( напряжение около 600в)
3. Выход FBT делитель , если снял фокус, нагрузка упала, напряжение увеличилось.
U-я стало больше, но фокусирующее стало вообще 0 вольт а не 1200в , что U-я влияет на фокус сильнее чем само фокусное - тут что-то другое
Вполне может быть, хотя мне и не встречалась. Вадим Добров, ты чем то фокус умудрялся мерить, а осциллом с делителем смотрел, что происходит, когда фокус отключаешь/подключаешь?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Я попадал на панельки с текущим фокусом, но там или разрядник щелкать начинает или между ножками. Этот дефект обычно и слышно и видно. Вадим Добров, у тебя скорее всего фокус на самом ТДКС (по русски пишу) долго жить приказал. Тебе тут об этом уже намекали !!!
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
все проверю- спасибо за подсказки.
Фокус кстати мерил тестером с пределом 1200в, есть такой.
что происходит с картинкой на экране при отключении фокусного - становиться уже что-то видно- можно читать меню ходя хорошей резкости нет.( регулируется только скрин) вот я сейчас подумал Попробую я подать на фоку напряжение с отдельного источника и посмотрю результат.
Вадим Добров, Кстати когда выходит из строя фокус на ТДКС то не обязательно его менять. Фокусировку легко собрать самому, схемка есть в интернете, там резистор фокуса от 3 УСЦТ нужен и еще пара деталек и все. Я такую схемку лет так 25 назад собирал , по этому не помню ее точно. Дерзай !!!
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
1. Какая геометрия?? -да все просто размыто пятнами ( в выходные сфоткаю и выложу)
2. регулируется и скрин и фокус, точнее есть реакция на вращение потенциометров. Но чтобы настроить фокус этой регулировки очень недостаточно.
Скрин регулирует яркость в нормальном диапазоне. ( напряжение около 600в)
3. Выход FBT делитель , если снял фокус, нагрузка упала, напряжение увеличилось.
U-я стало больше, но фокусирующее стало вообще 0 вольт а не 1200в , что U-я влияет на фокус сильнее чем само фокусное - тут что-то другое

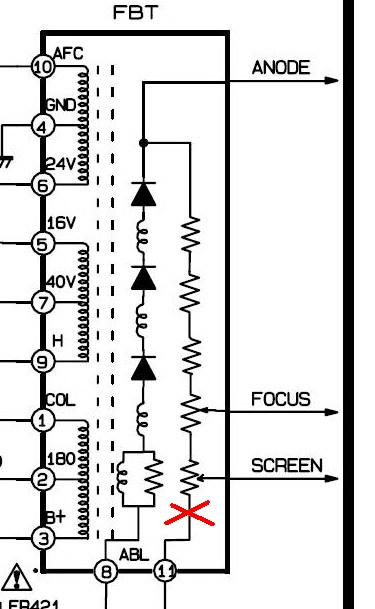

Проблема в обрыве вывода у резистора.
Прикрепленные файлы:
Вполне может быть, хотя мне и не встречалась.
Вадим Добров, ты чем то фокус умудрялся мерить, а осциллом с делителем смотрел, что происходит, когда фокус отключаешь/подключаешь?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Если действительно так, придётся менять ТДКС.
Этот ремонт мне напоминает это !
Прикрепленные файлы:
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
Я попадал на панельки с текущим фокусом, но там или разрядник щелкать начинает или между ножками. Этот дефект обычно и слышно и видно. Вадим Добров, у тебя скорее всего фокус на самом ТДКС (по русски пишу) долго жить приказал. Тебе тут об этом уже намекали !!!
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
все проверю- спасибо за подсказки.
Фокус кстати мерил тестером с пределом 1200в, есть такой.
что происходит с картинкой на экране при отключении фокусного - становиться уже что-то видно- можно читать меню ходя хорошей резкости нет.( регулируется только скрин) вот я сейчас подумал Попробую я подать на фоку напряжение с отдельного источника и посмотрю результат.
Вадим Добров, Кстати когда выходит из строя фокус на ТДКС то не обязательно его менять. Фокусировку легко собрать самому, схемка есть в интернете, там резистор фокуса от 3 УСЦТ нужен и еще пара деталек и все. Я такую схемку лет так 25 назад собирал , по этому не помню ее точно. Дерзай !!!
Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
