SONY Model: KDL-22BX20D нет подсветки.

[Решено]
10 posts / 0 новых
Последнее сообщение
dsal аватар
Не в сети
Регистрация: 21/03/12
Сообщения: 6

SONY Model: KDL-22BX20D нет подсветки.

SONY Model: KDL-22BX20D нет подсветки.
SONY
Model: KDL-22BX20D
Inverter (backlight): VY194G-07
PWM Inverter: FAN7314
Trans Inverter: TSM95026CT
Power Supply (PSU): VY194G-07
MainBoard: VYA190G-3
Тuner: MR5 ZZZ
DVD: DL-08HA-00-056

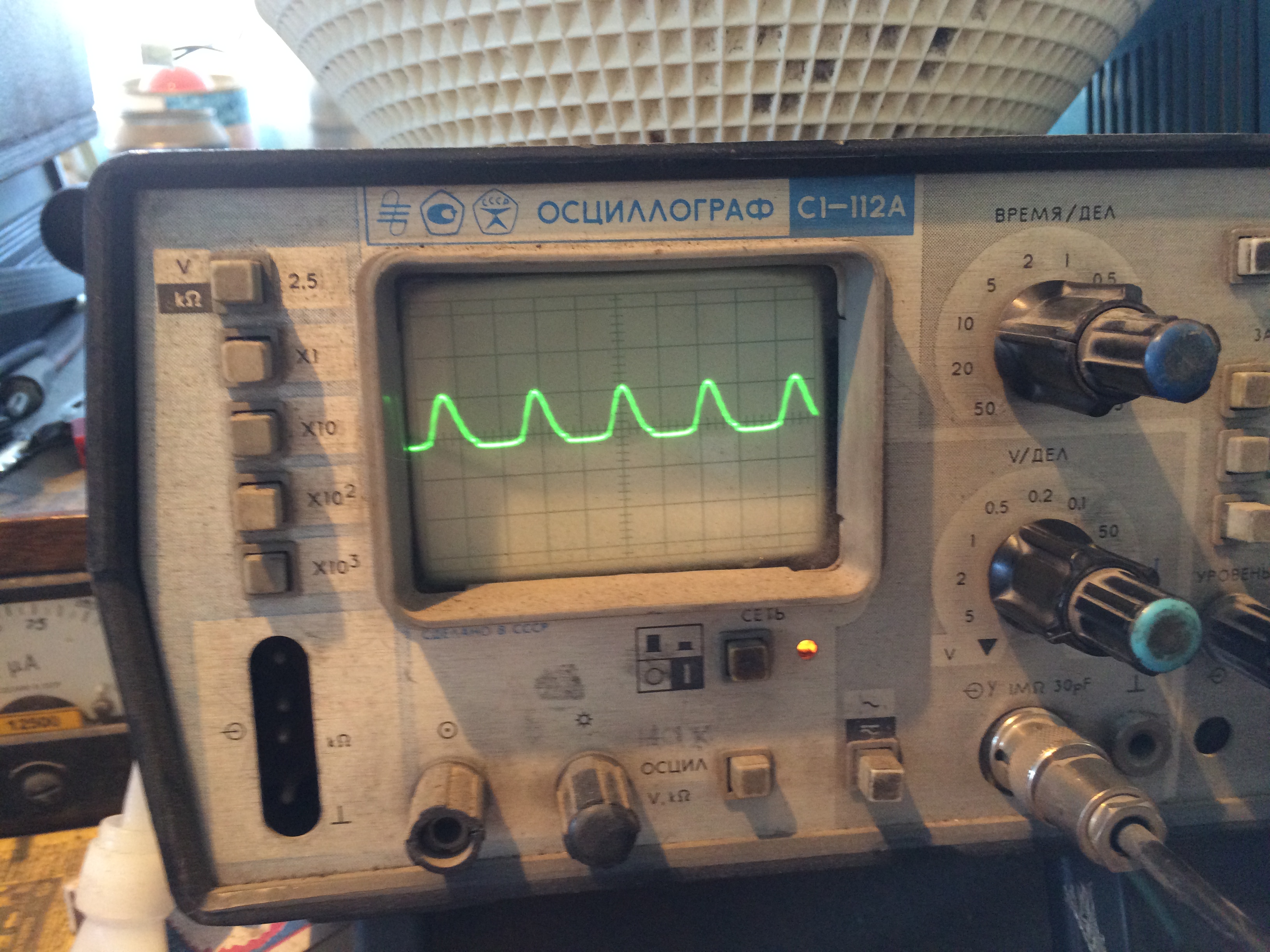

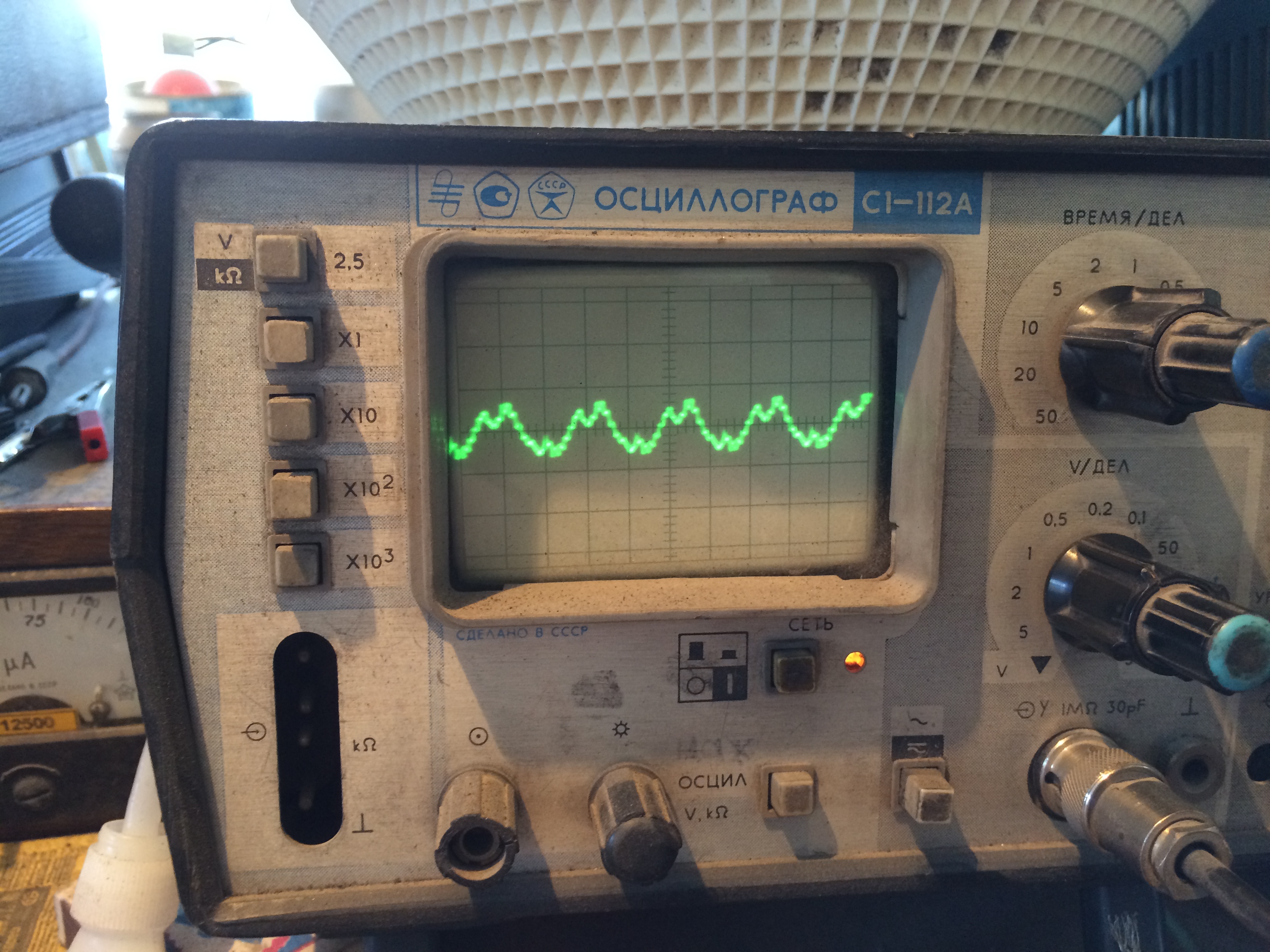

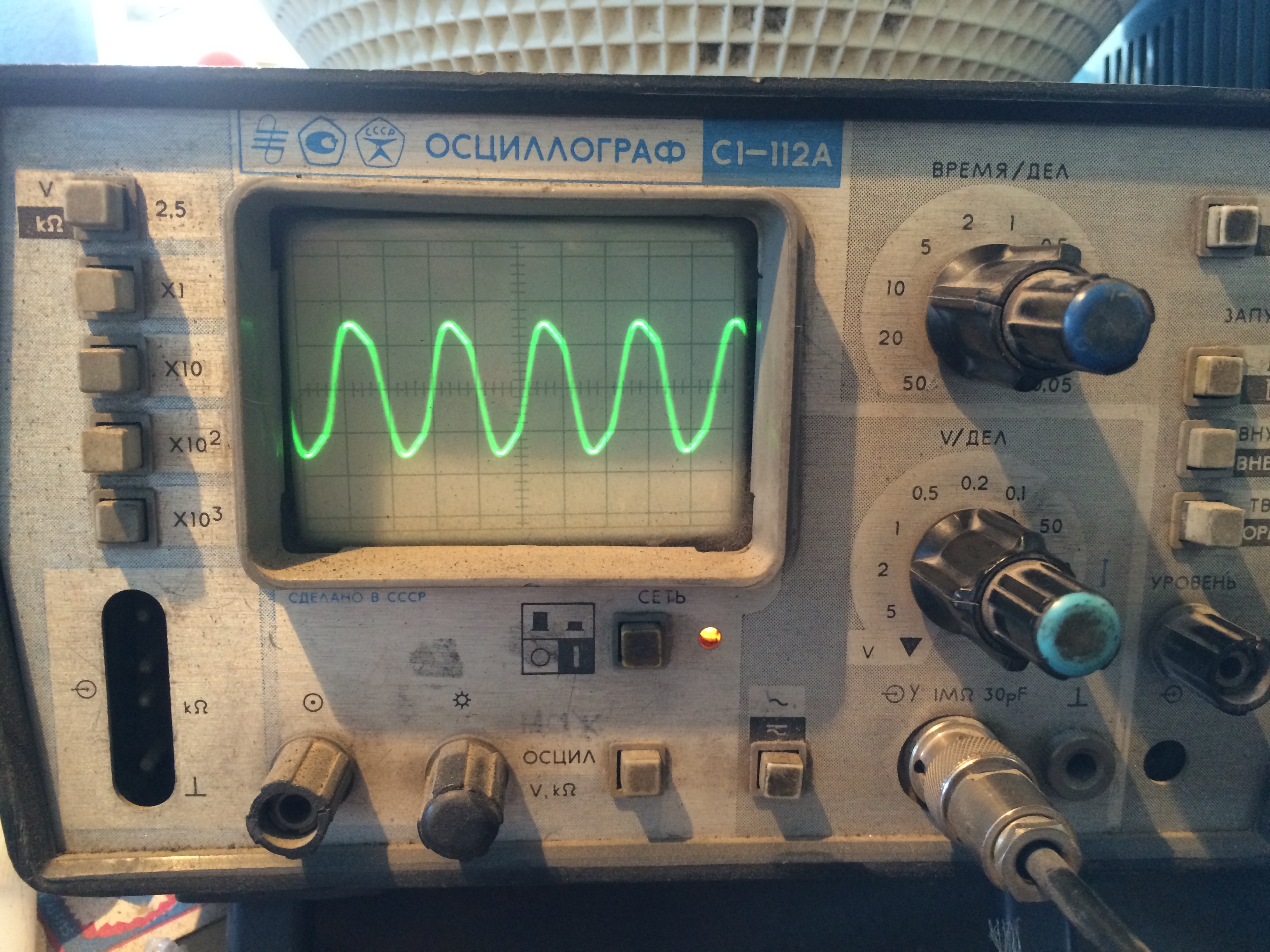

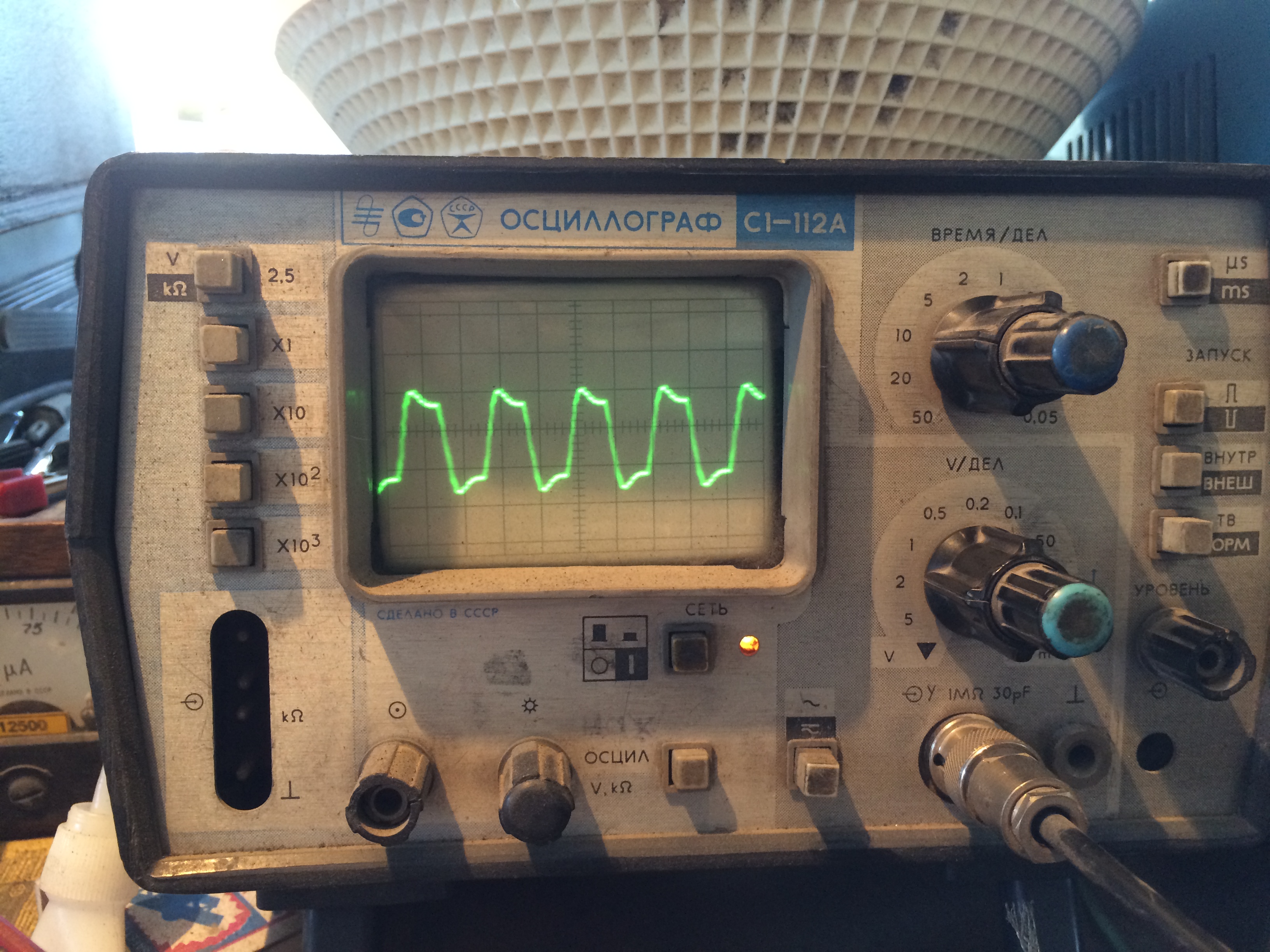

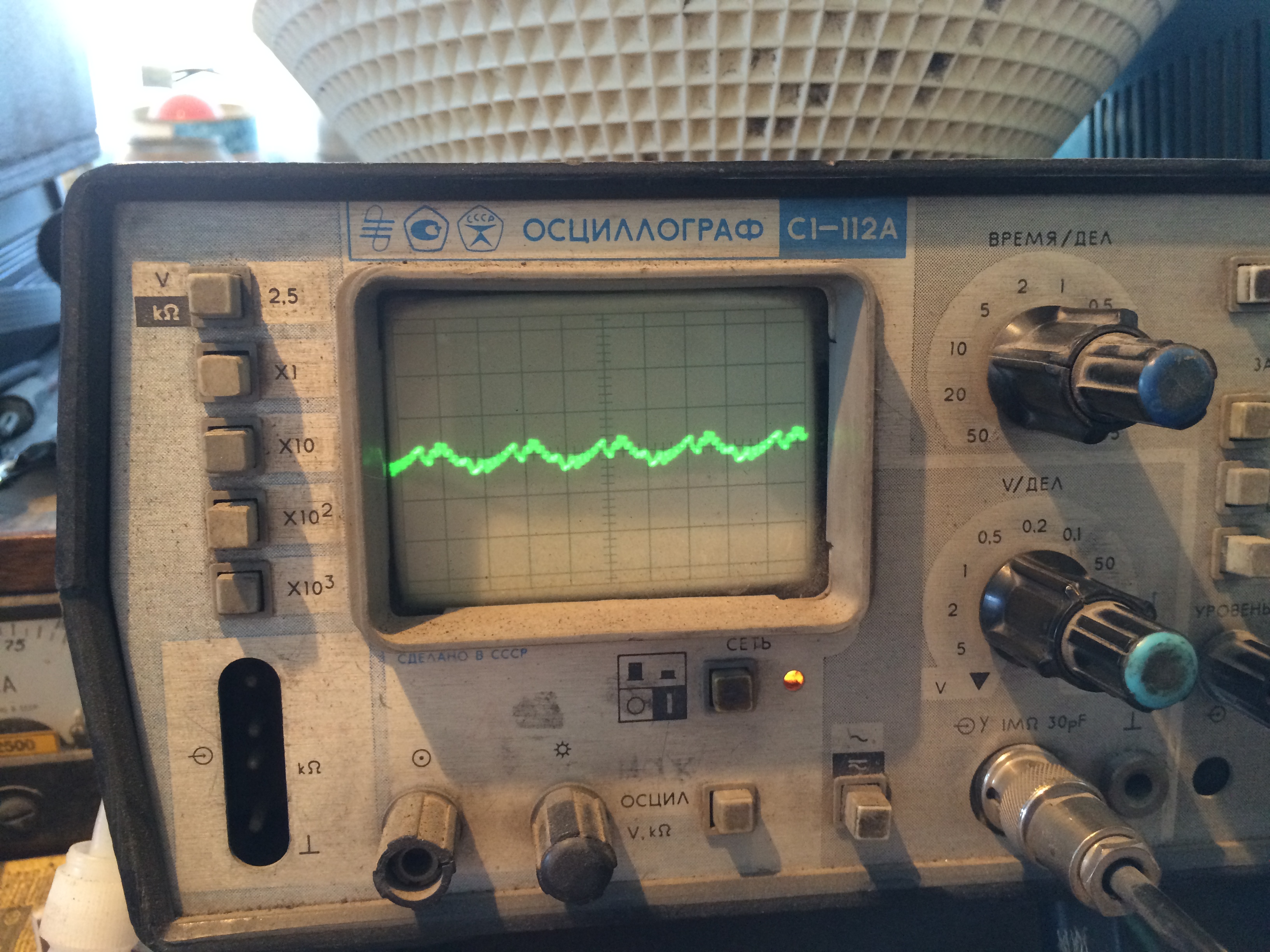

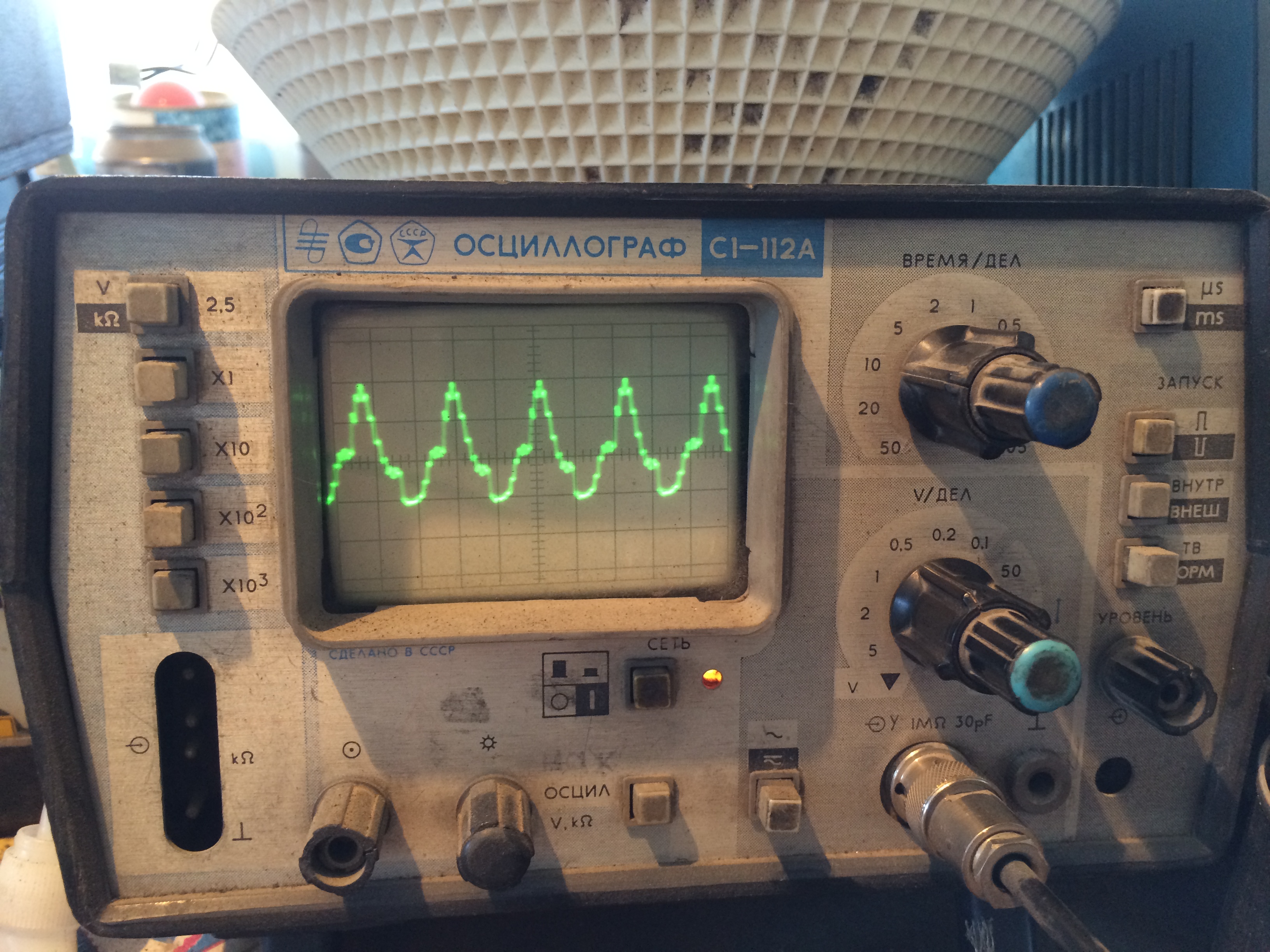

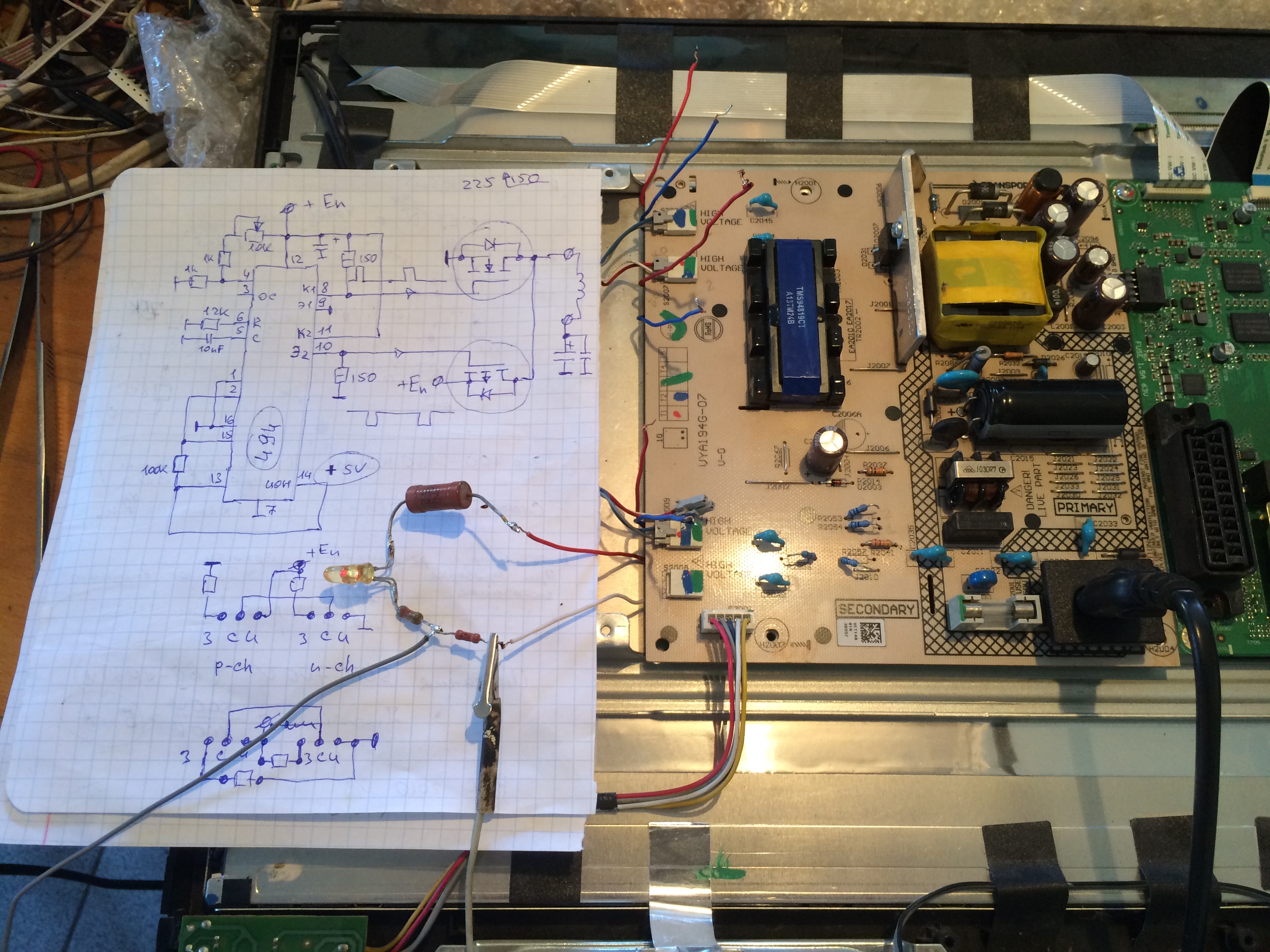

Звук у телевизора есть. Материнская плата работает, что подтверждено последующими действиями. При проверке сопротивления трансформатора инвертора TSM95026CT установлено, что они разные:1,21 кОм и 1,77 кОм. Купить его не смог. Найти данные datasheet не удалось. В старой версии с платой VY194G-06 использовался TMS94819TC. Был заказан на Алиэкспрес. После установки и проверке TV столкнулся с тем, что инвертор защищается. Вместо ламп поочередно подключал люминесцентную лампу, она загоралась на 5 сек. и выключалась. Отсоединив защиту OLP установлено, что изображение появилось, но подсветка очень-очень слабая. Восстановил защиту и параллельно всем лампам подключил R=91 кОм. В результате защита перестала срабатывать, но изображение так же тусклое. Выход из строя всех четырех ламп меня смущает. Больше похоже, что не подходит трансформатор. Были исследованы сигналы (форма и амплитуда). См. фото. Напряжение измерил тестером DT9205A+ через делитель 1/10 U= от 580 до 610 В на разных лампах (но только когда параллельно лампам стоят резисторы нагрузки). Частота приблизительно 50 кГц. По описанию из интернета это нормально. Кто может подсказать про транс и проверку всех четырех ламп.

Прикрепленные файлы:

dsal аватар
Не в сети
Регистрация: 21/03/12
Сообщения: 6

Re: SONY Model: KDL-22BX20D нет подсветки.

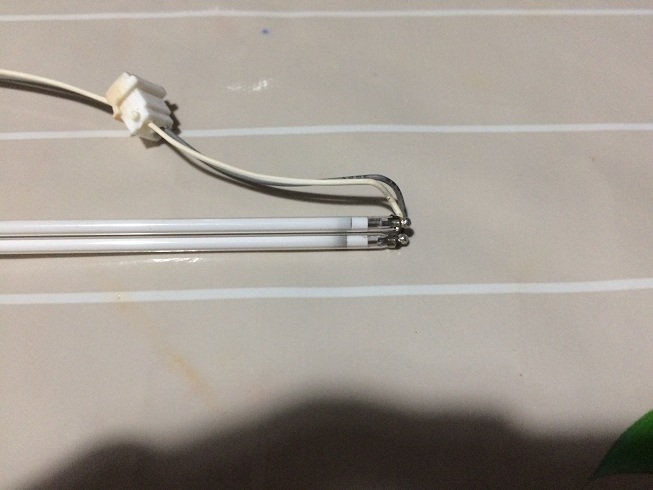

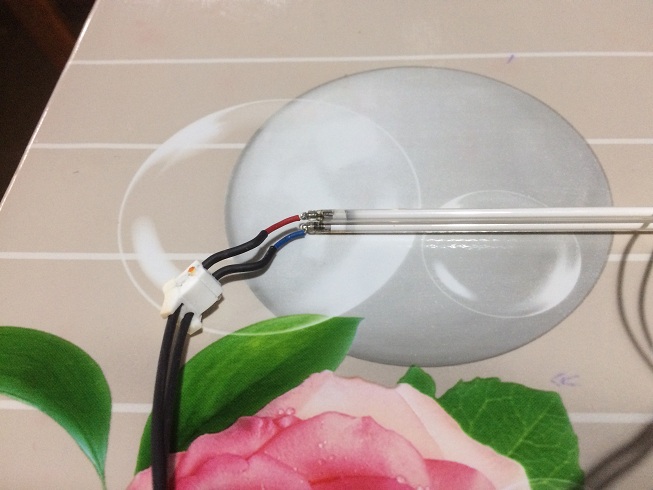

Вынул лампы, потемнения есть, пайка хорошая. Лампы горят белым светом. Не на всю длину лампы. Может не хватает высокого напряжения?

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: SONY Model: KDL-22BX20D нет подсветки.
"dsal" писал(а):

Может не хватает высокого

А может все таки лампы устали??
Есть ли смысл в поиске новых ламп и ковырянии инвертора?
Возможно проще установить светодиоды,хотя это мое мнение

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

dsal аватар
Не в сети
Регистрация: 21/03/12
Сообщения: 6

Re: SONY Model: KDL-22BX20D нет подсветки.
"FIMA" писал(а):

Возможно проще установить светодиоды

Пожалуйста скиньте ссылки на светодиоды (какие покупать) и драйверы к ним. Почитаю, может и пойду этим путем.

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: SONY Model: KDL-22BX20D нет подсветки.

Как вариант ставят светодиодные ленты.
Вот к примеру https://pikabu.ru/story/peredelka_lamp_podsvetki_zhk_monitora_na_svetodi...
В сети очень много инфы по этому вопросу.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

dsal аватар
Не в сети
Регистрация: 21/03/12
Сообщения: 6

Re: SONY Model: KDL-22BX20D нет подсветки.

Спасибо.

dsal аватар
Не в сети
Регистрация: 21/03/12
Сообщения: 6

Re: SONY Model: KDL-22BX20D нет подсветки.

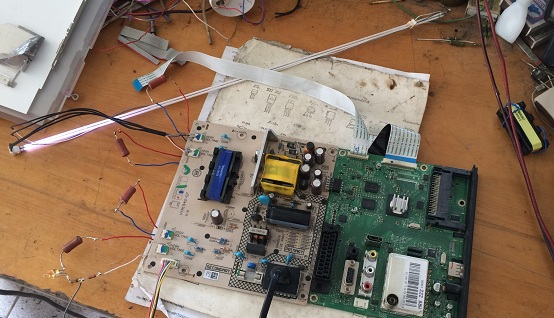

Добрый день. Сегодня добился работы ламп на исправной обмотке родного трансформатора. Неисправная потом была удалена. Провел измерения. Смотрите вложенные файлы. Буду собирать телик и ставить одну лампу сверху и одну снизу. Вывод: трансформатор от старой модели не подходит для этих ламп.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: SONY Model: KDL-22BX20D нет подсветки.

Не знаю Случайно вышло.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

dsal аватар
Не в сети
Регистрация: 21/03/12
Сообщения: 6

Re: SONY Model: KDL-22BX20D нет подсветки.

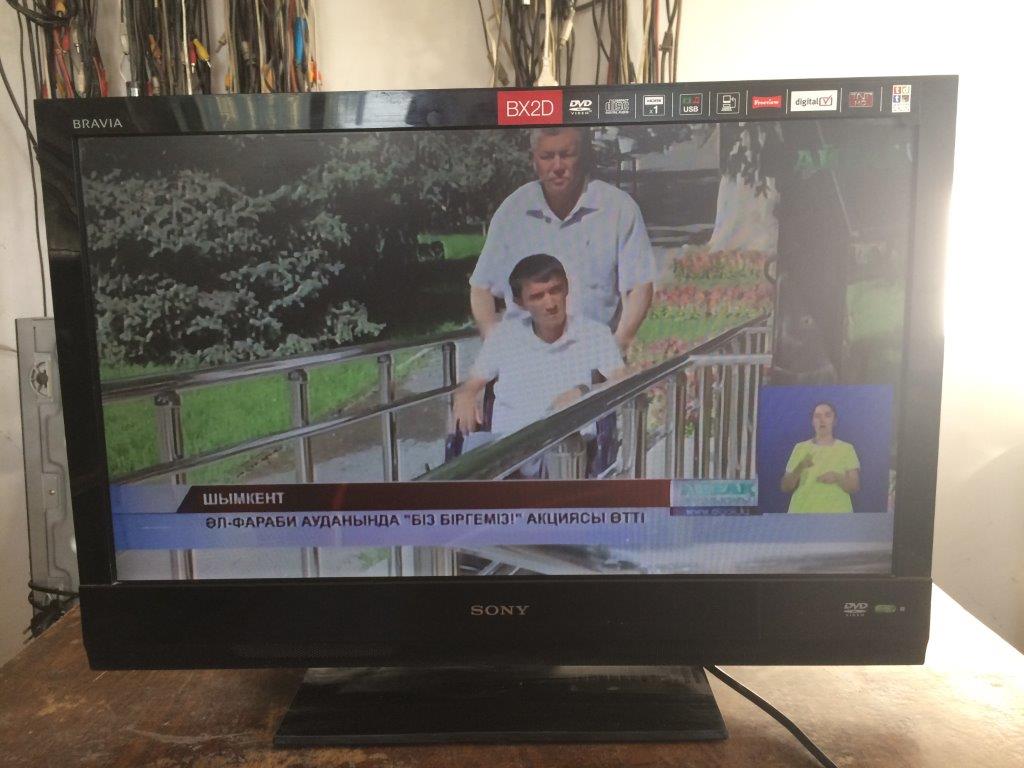

Телевизор собрал.

Прикрепленные файлы:

Maus аватар
Не в сети
Художник
Регистрация: 15/03/11
Сообщения: 1453

Re: SONY Model: KDL-22BX20D нет подсветки.

После замены ламп на светодиоды яркость разве будет регулироваться ??? Я помню такую химию делал и не раз , но клиента предупреждал что яркость подсветки регулироваться не будет и в дежурке ТВ уйдет в белый фон. Может я чего то не знаю ??? Подмигиваю

Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.
