TELEFUNKEN TF-LED40S10T2 подсветка

main MSD6308-T9E
power K-PL-0A1
panel V400HJ5
Принесли, сказали, что не работает. Включил, индикатор горит,включаю с пульта - на полсекунды вспыхивает логотип и гаснет. Свечу фонариком - изображение есть. Снимаю крышку, возле шлейфа питания линейки светодиодов тёмные пятна. На нижней стороне платы питания под выходными транзисторами (BCP5616) выгорели дорожки, под двумя. И вижу, что некоторые дорожки перерезаны, сняты пара резисторов. Оказалось телек был в ремонте, там его делали-делали и сказали, что ремонту не подлежит. Потом от у клиента валялся хз сколько времени и вот он понадобился, решили опять попробовать сделать. Достаю светодиодную линейку, и на ней выпаяно половина светодиодов, видимо с тех участков, которые питались от сгоревших транзисторов.
Собственно вопрос - решится ли проблема заменой линейки и транзисторов или они могли сгореть по другой причине, кроме сгоревших светодиодов? И где можно купить линейку для этого телека? Фото щас будет, как зайду с телефона.

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 47

Re: TELEFUNKEN TF-LED40S10T2 подсветка

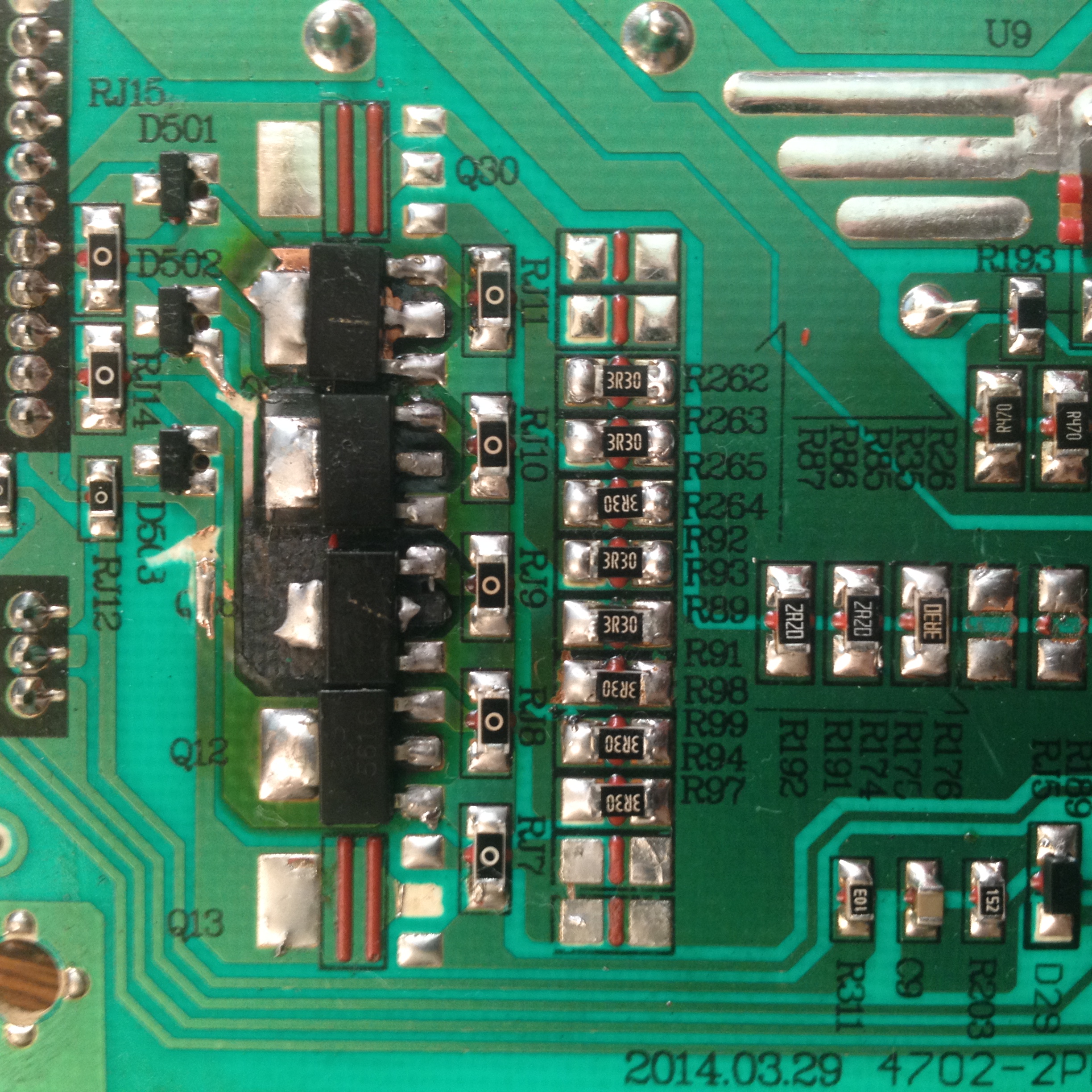

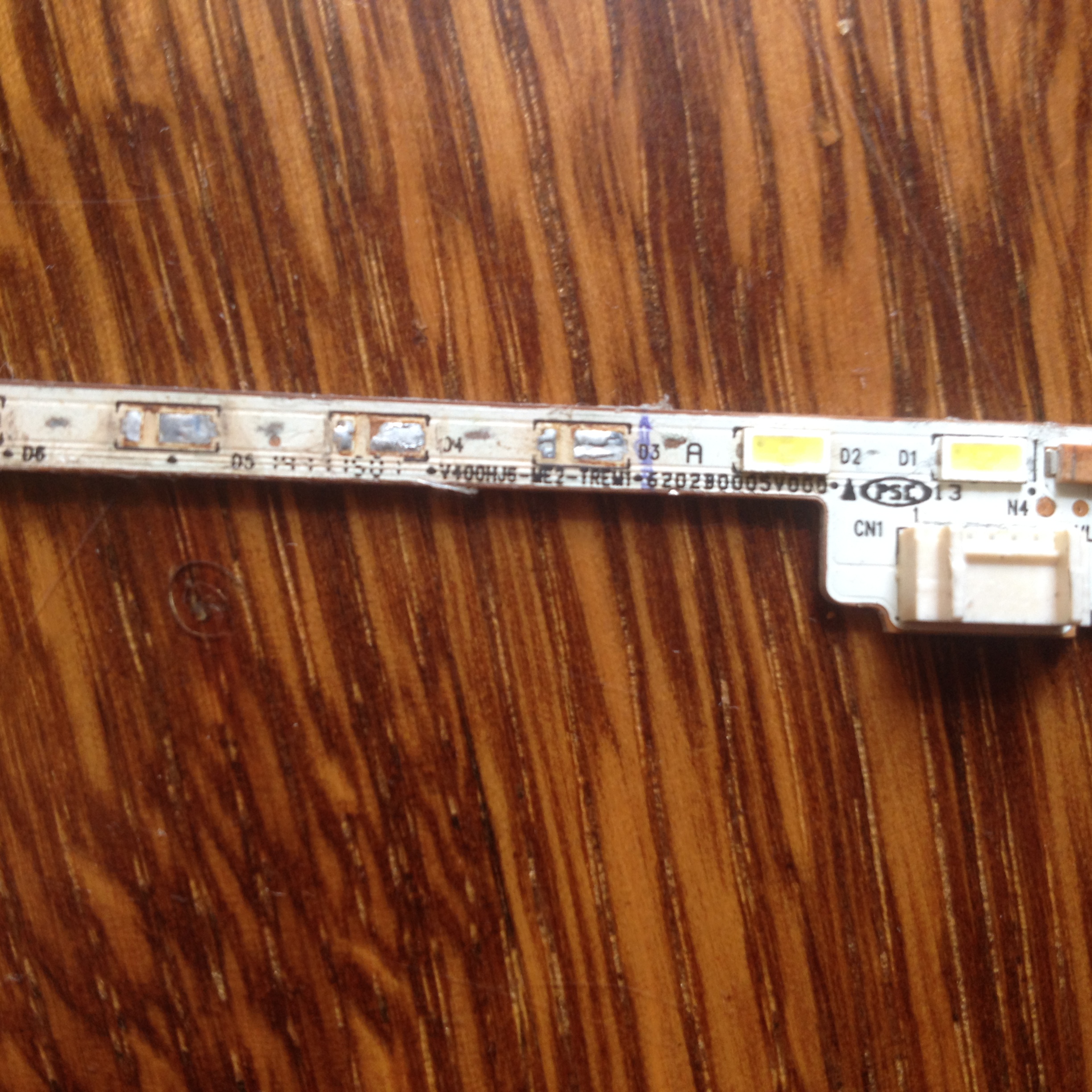

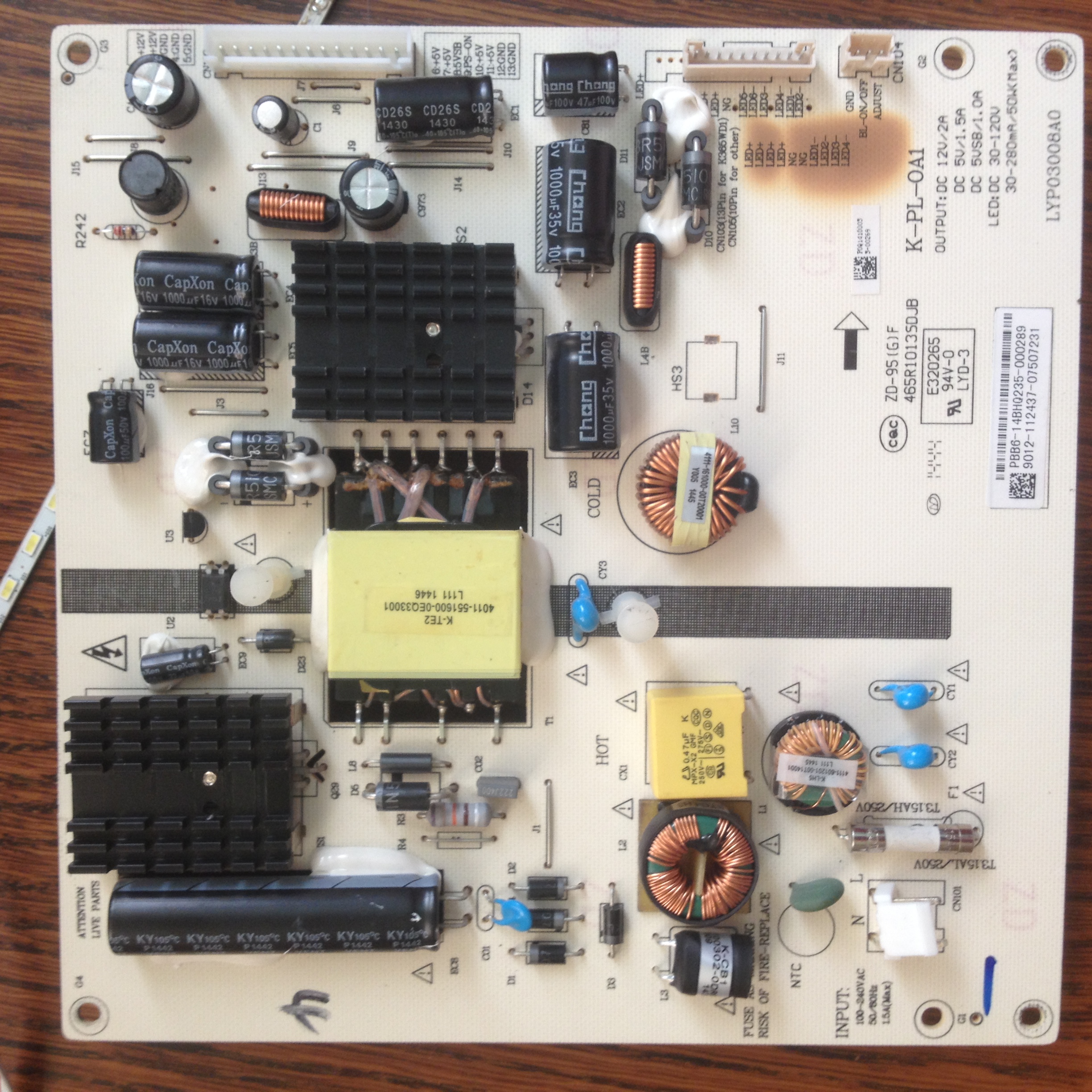

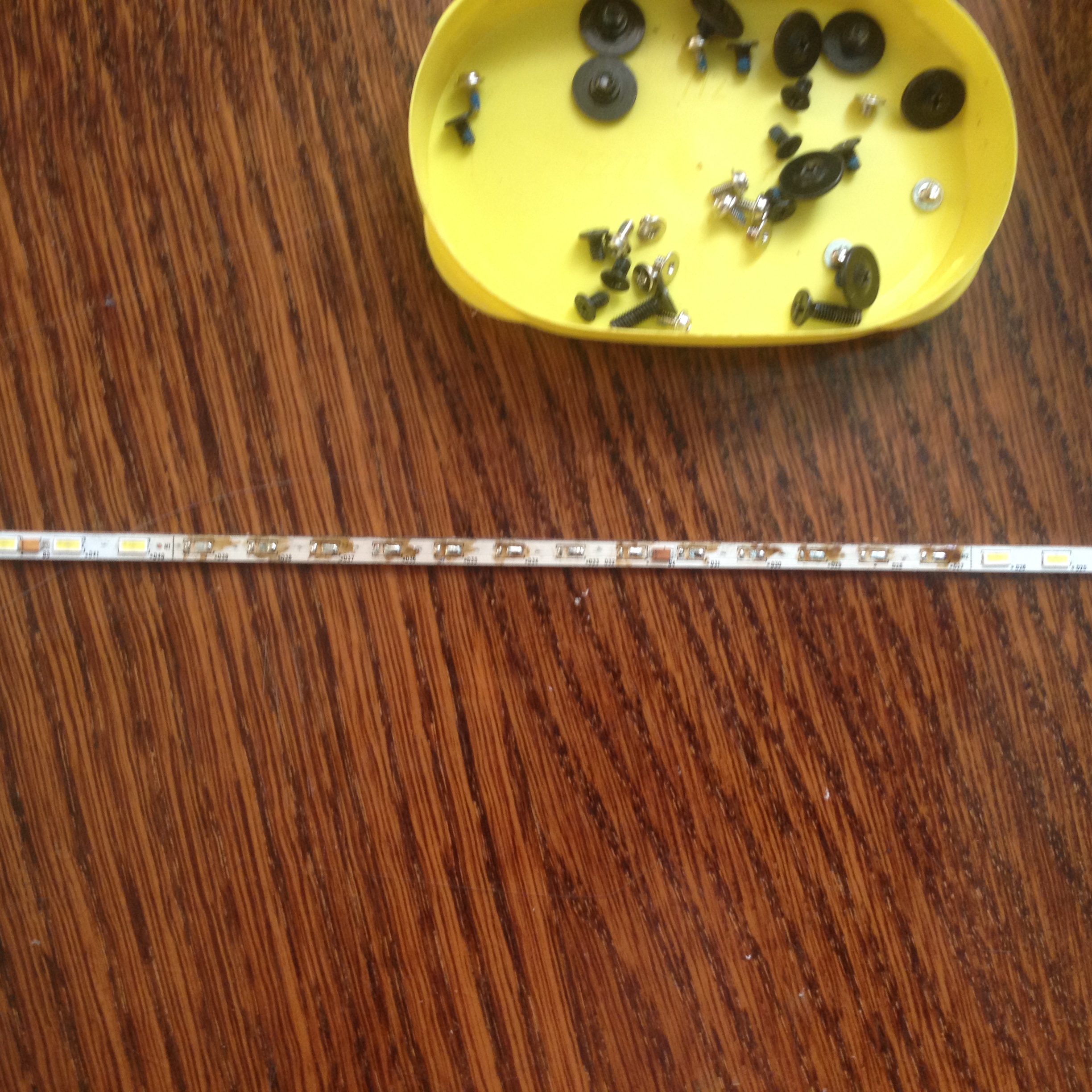

Фото платы питания и линейки

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2379

Re: TELEFUNKEN TF-LED40S10T2 подсветка
"Nightghost" писал(а):

вспыхивает и гаснет

И чо с питанием в этот момент??

"Nightghost" писал(а):

решится ли проблема

Нада заменить убитое и поставить отсутствующее,а там видно будет.
Транзисторы могли вылететь из за увеличения тока пробитых диодов.Скорей всего их поэтому и сняли.

"Nightghost" писал(а):

И где можно

А так! https://ru.aliexpress.com/store/product/FOR-Sharp-LCD-40V3A-V400HJ6-ME2-...

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 47

Re: TELEFUNKEN TF-LED40S10T2 подсветка
"FIMA" писал(а):

Питание не стал мерять из за жареных транзисторов.

Да, я тоже думаю, что надо всё заменить и дальше смотреть.

Огромное спасибо за ссылку на алик.
Подскажи пожалуйста (если не против, что на "ты" )
Что ты задал в поиск алика чтобы найти?

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 47

Re: TELEFUNKEN TF-LED40S10T2 подсветка

А снятые два резистора тоже выяснять номинал и ставить или без них? Без них, как я понял, ток ниже?

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2379

Re: TELEFUNKEN TF-LED40S10T2 подсветка

V400HJ6-ME2 именно то шо написано на твоей планке. Али не выскочил зато вылезли темы в коих ест такое упоминание и как итог один пользователь дал ссыль.

"Nightghost" писал(а):

что на "ты"

Тут все на ты,здесь нет возрастов (почти) и я сторонник этого.

"Nightghost" писал(а):

А снятые два резистор

Забей на них,сиравно снимать придется.
Да.исчо! На самой планке случаем стоят не LED7020????
Может проще передуть диоды чем планки менять,я смарю они больно стоят.
К примеру: https://ru.aliexpress.com/promotion/promotion_led-7020-smd-promotion.htm...

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 47

Re: TELEFUNKEN TF-LED40S10T2 подсветка
"FIMA" писал(а):

Да.исчо! На самой планке случаем стоят не LED7020????

Там стоять 4020, ну да, относительно целой планки они гораздо дешевле

"FIMA" писал(а):

Может проще передуть диоды чем планки менять

честно говоря сцу паять 52 диода))))) 3-4 менял,паяльником на утюге.....
А если феном, то как обычные СМДшки паяются? Не погорят они от этого?
Да хотя паяльником наверное еще хуже им, чем феном.....

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2379

Re: TELEFUNKEN TF-LED40S10T2 подсветка
"Nightghost" писал(а):

феном, то как обычные СМДшки

Ну да!!

"Nightghost" писал(а):

Не погорят они от этого?

Если без фанатизма то ни чо им не будет и на фене 400 градусов не ставить

"Nightghost" писал(а):

52 диода

А кому ща легко? Считай шо Джек-Пот рванул. Катаюсь по полу смеясь

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 47

Re: TELEFUNKEN TF-LED40S10T2 подсветка
"FIMA" писал(а):

Считай шо Джек-Пот рванул

Катаюсь по полу смеясь

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 47

Re: TELEFUNKEN TF-LED40S10T2 подсветка

Заменил планку целиком. Не стал возиться с перепайкой, сейчас с временем очень напряжно. Так же поменял транзисторы. Сначала два горелых, два не горелых нормально прозванивались мультиметром,на переходах разное сопротивление, в обратную не звонится. А вот работать они отказались. Напряжение в их цепях было около 30В. Светодиоды не загорались. Поменял и всё заработало.
FIMA, благодарю за помощь.
