LG шасси MC-994A проц LG8993-28B

Привет народу.В ремонте не новичек но тут застрял.При запуске слышно шорох в тдкс появляется высокое и снова в дежурку уходит.Итак непрерывно.В пробое был диод D505(TVR06J) по 24 вольтам.На крен 5(IC505) переодически просаживается питание.По выходам бп все в норме и никаких падений нет напруги.Перелопатил пол ящика а резуля нуль.Ослика нет как esr так как котору опрокинули.Вынесли все что могли.Сижу и балуюсь тестером.У кого какие мысли насчет этой байды с телеком.Кстати строчку всю проверил путем замены.Кадровую микру выпаял ибо пока неясно живая она после пробитого насквозь диода или нет

Прикрепленные файлы:

MeRlIoN аватар
Не в сети
Регистрация: 30/06/18
Сообщения: 6

Re: LG шасси MC-994A проц LG8993-28B

FBT подкидывал другой та же байда.Но запуск уверенный и тут же в штопор.Оптопары менял не глядя на заведомо исправные.Крен 5 тоже.Подкинул и вместо SE115 ибо не нашлось другого SE110.Менял и Q807.А воз и ныне там

maVr

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9176

Re: LG шасси MC-994A проц LG8993-28B

MeRlIoN, лучше с подробностями, предысторией и измерениями.

"MeRlIoN" писал(а):

По выходам бп все в норме

Не пойдёт, тут в вольтах понимают. В теле есть не только БП.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2379

Re: LG шасси MC-994A проц LG8993-28B

MeRlIoN, Создай свою собсную тему согласно правил форума.

"MeRlIoN" писал(а):

А воз и ныне там

В подобных шаськах есть один сюрприз прогорает ОСка и тогда имеем такое щастье.

"MeRlIoN" писал(а):

.Вынесли все что могли

Рад за Вас!!Не думай за суицид,твои цацки кому то были нужней,даже если тупо скинули на дозу!!

"Минздрав" писал(а):

тут в вольтах понимают.

Таки да!!

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

MeRlIoN аватар
Не в сети
Регистрация: 30/06/18
Сообщения: 6

Re: LG шасси MC-994A проц LG8993-28B

Хорошо поговорим и за вольты не проблема.Чуть позже добавлю

maVr

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1316

Re: LG шасси MC-994A проц LG8993-28B
"MeRlIoN" писал(а):

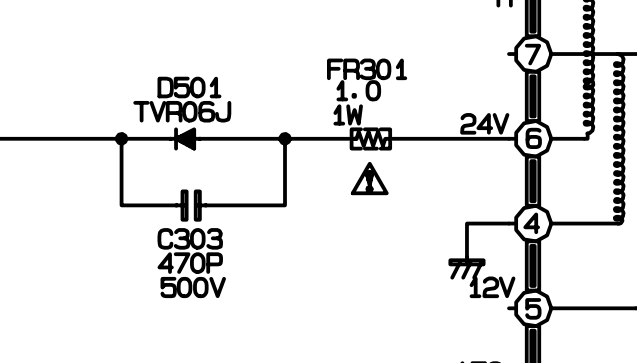

.В пробое был диод D505(TVR06J) по 24 вольтам.

.
#028 Может всё же D501. Улыбка
У меня был случай с этим шасси, не выходил из ДР, пропаял кадровую и всй ОК! Может без кадровой не хочет запускаться (срабатывает зашита)? Чешу голову

Прикрепленные файлы:

Александр Россия

MeRlIoN аватар
Не в сети
Регистрация: 30/06/18
Сообщения: 6

Re: LG шасси MC-994A проц LG8993-28B

Тему крою.Без оси тел уходит в дежурку.Завелся ящик с пол оборота.

maVr

MeRlIoN аватар
Не в сети
Регистрация: 30/06/18
Сообщения: 6

Re: LG шасси MC-994A проц LG8993-28B

Да на схеме Д501 но на плате 505.Вобчем без оси его проверять смысла нема.Воткнул в ящик и все запело и заплясало как надо.Из-за этого поганца диода он и барахлил.Так что всем спасибо.Как говорится чем смогу.На форуме подмогну)

maVr

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9176

Re: LG шасси MC-994A проц LG8993-28B
"MeRlIoN" писал(а):

Завелся ящик с пол оборота.

и

"MeRlIoN" писал(а):

уходит в дежурку

Сумасшедший Бывает... Без задней или передней оси он так делает?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1316

Re: LG шасси MC-994A проц LG8993-28B
"MeRlIoN" писал(а):

появляется высокое и снова в дежурку уходит.Итак непрерывно

То-есть постоянно сам включался и выключался? Нужно бы заменить всего диод D501?

Александр Россия

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2379

Re: LG шасси MC-994A проц LG8993-28B
"MeRlIoN" писал(а):

без оси его проверять смысла нема

Собсна за это ни кто и не говорил.Даже намека не было за включать без ОСки.
Замечательно шо обошлось заменой диода,в моем случае было сложней-КЗ нескольких витков.

"MeRlIoN" писал(а):

поговорим и за вольты не проблема.Чуть позже добавлю

Не сбылось,а мы так цифры любим.
