Витязь 54ctv6642-3M нет изображения

[Решено]
38 posts / 0 новых
Последнее сообщение
tolyanvaz аватар
Не в сети
Регистрация: 06/05/14
Сообщения: 23

Витязь 54ctv6642-3M нет изображения

Всем доброго вечера! ТВ витязь 6642 (мш-90: БУ-90М(sda5521 a003),видео tda8842,КР tda8356,видеоусилители на транзисторах BF422,BF423,тюнер KS-H-148).
Проблема--включается и с пульта,и с кнопок,появляется синий экран с номером канала и все,больше ни на что не реагирует,ни громкость,ни переключение каналов.При замыкании XN1 на БУ-90 ничего не происходит,в сервис не выходит.Менял sda2386 на чистую 24с08--пишет КАНАЛЫ НЕ НАСТРОЕНЫ и больше ни на что не реагирует.Поставил прошитую 24с08--синий экран,не реагирует,в сервис не входит.Поменял БУ-90 целиком--ничего.Померял напряжения на разьеме БУ-90 на включенном тв:1нога=5.1в,scl,sda=3.8в,11=5в,14=8.1в. С БП выходит +112в,с Д408=16.6в,с Д409=15.7в.На всякий случай поменял tda8842 c кварцем--ничего.Осциллографа нету,подскажите,пожалуйста,куда обратить внимание?

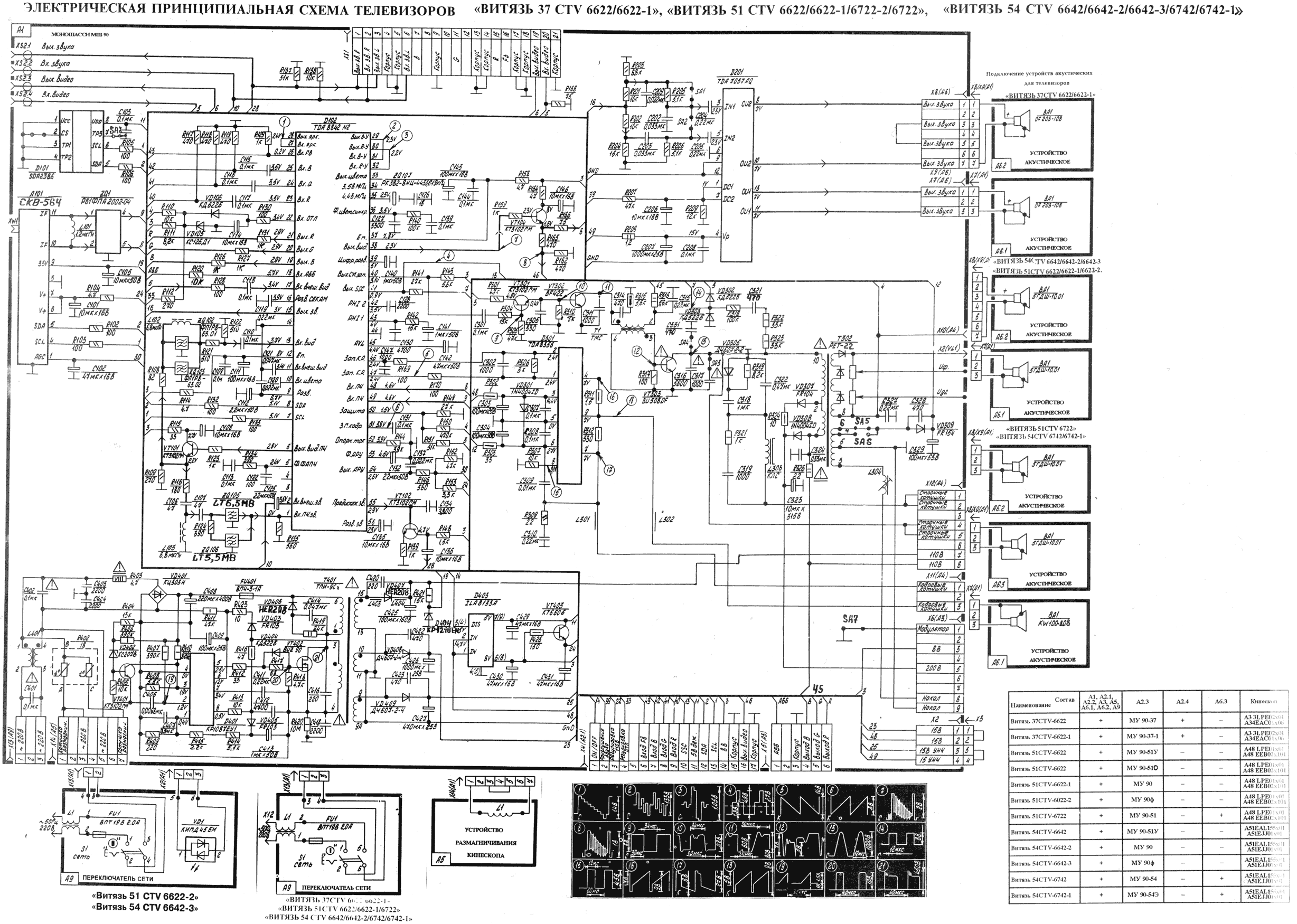

Прикрепленные файлы:

verniy68 аватар
Не в сети
Регистрация: 05/11/17
Сообщения: 251

Re: Витязь 54ctv6642-3M нет изображения

verniy68

verniy68 аватар
Не в сети
Регистрация: 05/11/17
Сообщения: 251

Re: Витязь 54ctv6642-3M нет изображения

В AV прием есть?

verniy68

tolyanvaz аватар
Не в сети
Регистрация: 06/05/14
Сообщения: 23

Re: Витязь 54ctv6642-3M нет изображения

пропаял,где была сомнительная пайка,подключил двд--нет ни звука,ни картинки.Дело в том,что телик по ходу в режиме ТВ,потому что висит 3(номер канала)в левом верхнем углу.На кнопки пульта и на панели тв не реагирует,и не выключает с пульта.В сервис не выходит.

verniy68 аватар
Не в сети
Регистрация: 05/11/17
Сообщения: 251

Re: Витязь 54ctv6642-3M нет изображения

читай про вход в сервис http://monitor.espec.ws/viewtopic.php?p=777392

verniy68

verniy68 аватар
Не в сети
Регистрация: 05/11/17
Сообщения: 251

Re: Витязь 54ctv6642-3M нет изображения
"tolyanvaz" писал(а):

При замыкании XN1 на БУ-90 ничего не происходит,в сервис не выходит.

-не на б\у,а у процессора

verniy68

tolyanvaz аватар
Не в сети
Регистрация: 06/05/14
Сообщения: 23

Re: Витязь 54ctv6642-3M нет изображения

правильно,замыкаю 15ногу sda5521 на корпус,а sda5521 находится в БУ-90м

Прикрепленные файлы:

verniy68 аватар
Не в сети
Регистрация: 05/11/17
Сообщения: 251

Re: Витязь 54ctv6642-3M нет изображения

Шасси МШ-90 51/54CTV-6722 51/54CTV-6622-2 51/54CTV-6622-2M проц. SDA5521 A003 RC7-2.
Кнопка "I"- вход/выход в СЕРВИС. выход TV - Замкнуть контакты XN1 около процессора.
Напряжение с БП регулируется в SERV Техно меню > Настройка ТВ > Параметры > +110v

verniy68

verniy68 аватар
Не в сети
Регистрация: 05/11/17
Сообщения: 251

Re: Витязь 54ctv6642-3M нет изображения

verniy68

tolyanvaz аватар
Не в сети
Регистрация: 06/05/14
Сообщения: 23

Re: Витязь 54ctv6642-3M нет изображения

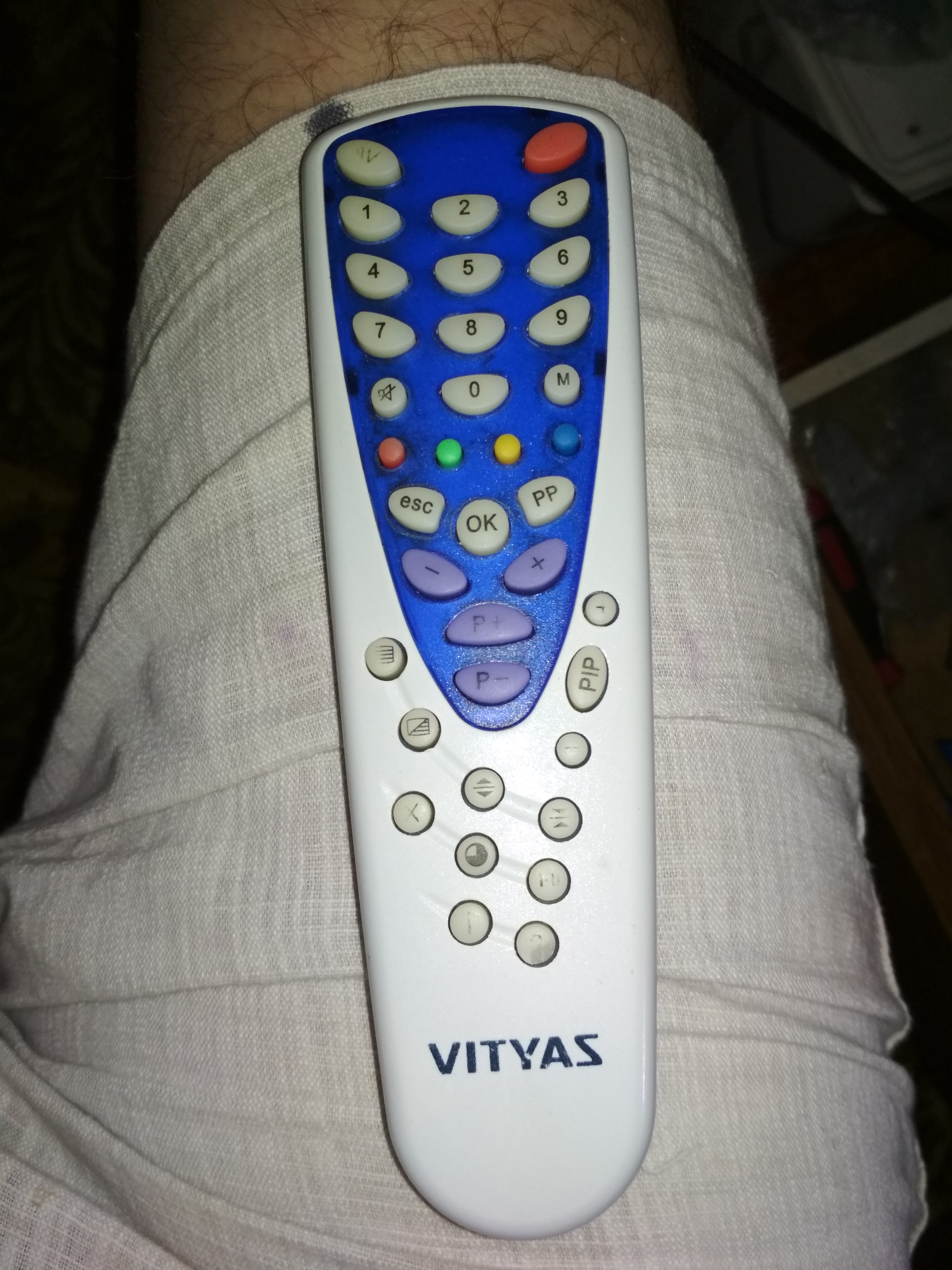

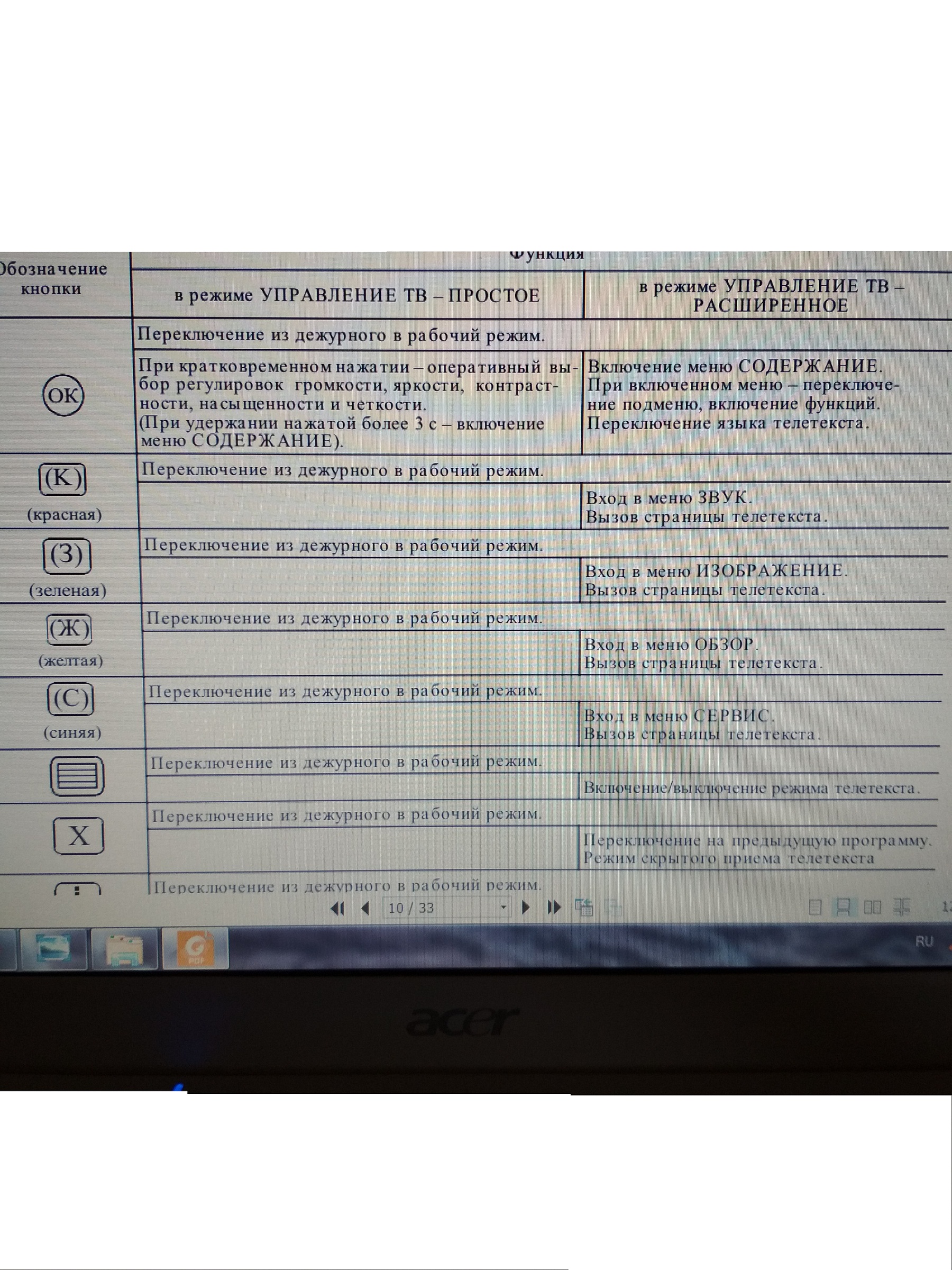

пробовал с пульта и XN1одновременно---ноль,не реагирует(пульт на фото,нажимал синюю кнопку,так в мануале написано).

Прикрепленные файлы:

verniy68 аватар
Не в сети
Регистрация: 05/11/17
Сообщения: 251

Re: Витязь 54ctv6642-3M нет изображения

На твоем пульту вторая снизу-"i" Кнопка "I"- вход/выход в СЕРВИС. выход TV - Замкнуть контакты XN1 около процессора

verniy68
