Не запускается LG CF-20E20B (шасси mc 64a)

[Решено]
3 сообщения / 0 новых
Последнее сообщение
sitro951 аватар
Не в сети
Регистрация: 13/01/18
Сообщения: 15

Не запускается LG CF-20E20B (шасси mc 64a)

Main - 111-M54B(10)
Micom - LG8634-16B GMS84512-TA013
Memory - даташит на AT24C02PC
SMPS - STR-S5707
TR Chopper - 151-B06Q
SAW - K6265K
Secam - TDA8395P
Delay - даташит на TDA4665
Video - TDA8362B S7
Vertical - LA7833
Sound - TDA2006
Tuner - 113-118J TUGZ1-C07C
TV/AV - LA7222
Tube - A48QAD220X03 + 153-276А
FBT - 154-375H (HR8163), для 21" 154-374А (HR7906)
HOT - 2SD2499
RGB Amp. - 2SC3229
Пульт: - 105-230M (105-230K), 6710V00017E
IC remote - GS8489-05A(R051)
По началу телек включался раза с 25 после включения в сеть (т.е. тыкаешь вилкой в розетку, либо кнопкой Power клацаешь...потом цок, дежурка есть, красный светодиод горит, телек работает). Со временем и так включаться перестал. Вытащив шасси была случайно закорочена сетевая банка С817 на 220мкф, затем фейрверк и всё..
Были спалены и в дальнейшем заменены R821, D8813, R825 (его пальнуло так, что корпус разлетелся), Q810, STR 5707. Так же попутно заменил C825, C824, C820, R824, R828, ZD810, IC801. Проверил остальные элементы поднимая ноги и промеряя отдельно. Кондёры заменены, те что по линии В+ на 100мкф, кондёр который между рёбер радиатора 4,7мкф и 1мкф на 160 вольт также поменяны.
Никаких цоканий, светодиод не горит. На первой ноге STR тоже напряжение, что и на сетевой банке (она цела, напряжение после отключения держит) около 310 что ли вольт, на 9й ноге STR напряжение начинается от 5,6 вольт, затем в течении 5 секунд поднимается до 7,5 вольт и снова плавно спадает до 5,6 вольт и так по кругу. Напряжения за импульсником T802 на диодах D806, D805, D801 - отсутствуют. Вешал лампу после D806 в разрыв В+ реакция никакая.
Из приборов мультиметр, осциллографа нету.
Неужели трансу хана? Или может ещё что поискать и проблема не в нём?

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: Не запускается LG CF-20E20B (шасси mc 64a)

Во перьвых лампа вешается не в разрыв В+ а именно на емкость по В+,а само питание до ТДКСа обрезается!

"sitro951" писал(а):

Неужели трансу хана?

За все мои годы работы заменил ТПИ только раз и то по причине расколотого сердечника.Чо мультик говорит по трансу? Если обрыва нет-не думай за него!!

"sitro951" писал(а):

на 9й ноге 5,6 вольт, затем поднимается до 7,5 вольт

Не есть гуд! Заводи бульдозер и меняй резисторы в обвязке ШИМ.
Мона было дернуть внешним БП за вторичку да бы убедиться шо КЗ таки нет..

"sitro951" писал(а):

светодиод не горит.

Изо всего написанного это радувает больше всего.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

sitro951 аватар
Не в сети
Регистрация: 13/01/18
Сообщения: 15

Re: Не запускается LG CF-20E20B (шасси mc 64a)

Была приобретена стрка5707 в эскоре, она б/у, поменял её и шасси завелась тут же. Та, котороая изначально ставилась, была не 5707. Вот же желтомордые, взял без задней мысли у них стрку, а она затёртая 6707, хотя даже не затёрная, выглядит как новая, даже не подумал на неё. Проблема решена!

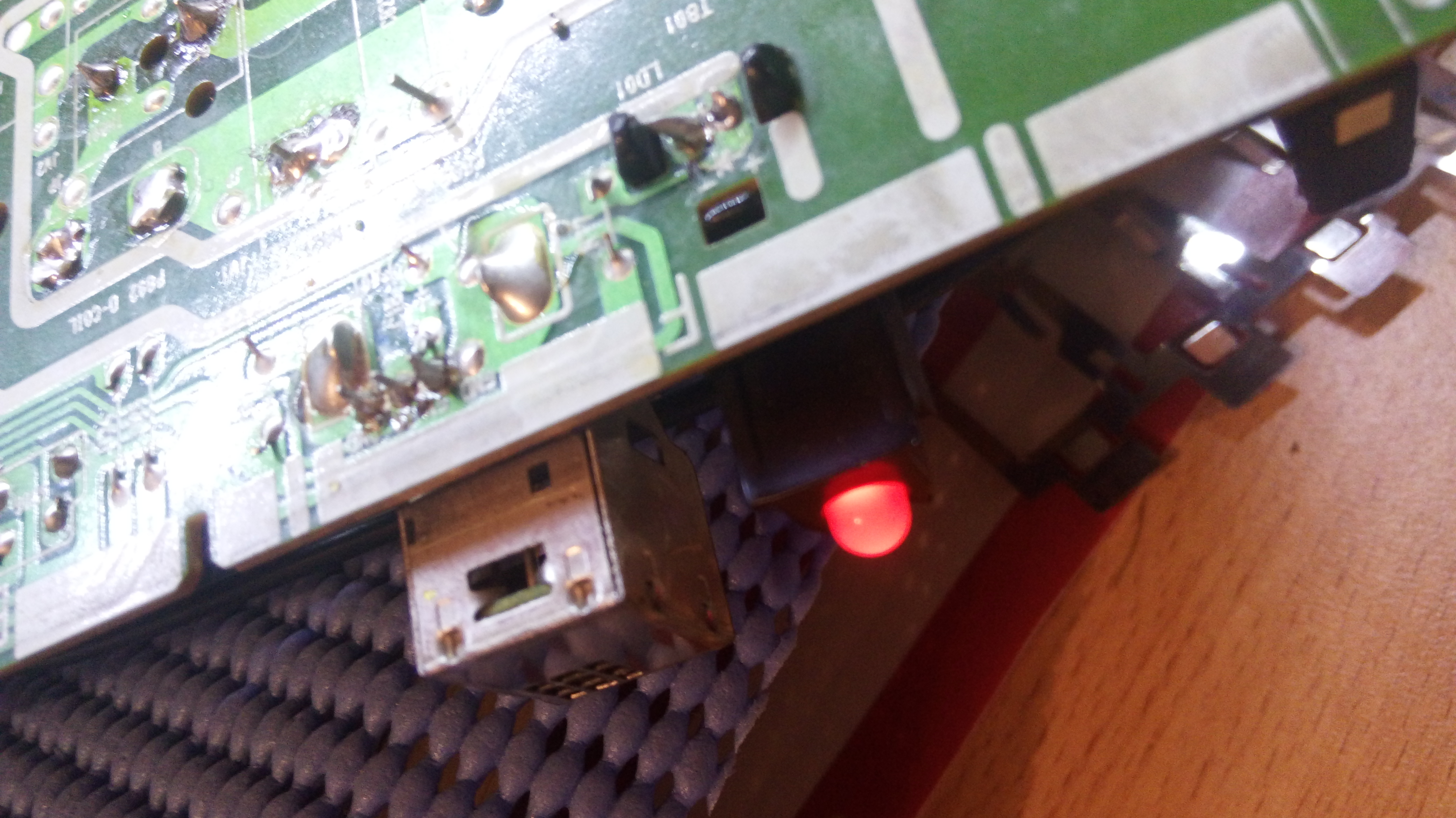

этот красный светодиод...

Прикрепленные файлы:
