Проблема с изображением THOMSON 14U15

13 сообщений / 0 новых
Последнее сообщение
vadimon аватар
Не в сети
Регистрация: 28/03/17
Сообщения: 6

Проблема с изображением THOMSON 14U15

http://monitor.espec.ws/section1/topic197808.html

Состав аппарата.
Проц. управления: TDA11106PS/N3/3/AH9
Видеопроцессор: TDA11106PS/N3/3/AH9
Питание: STR-W6553A
Кадровая: TDA4865AJ
УНЧ:TEA2025B
Прочее:
Tuner - EWT-5F3T1-E06W
Tube - плоский кинескоп LP Dispalays A34KVL420X
FBT - BSC25-3355-87
HOT - 2SD5023
RGB Amp. - BF422 & BF423

Наблюдается проблема с изображением в телевизоре THOMSON 14U15. Рябь, развертка немного "уехала" вверх.

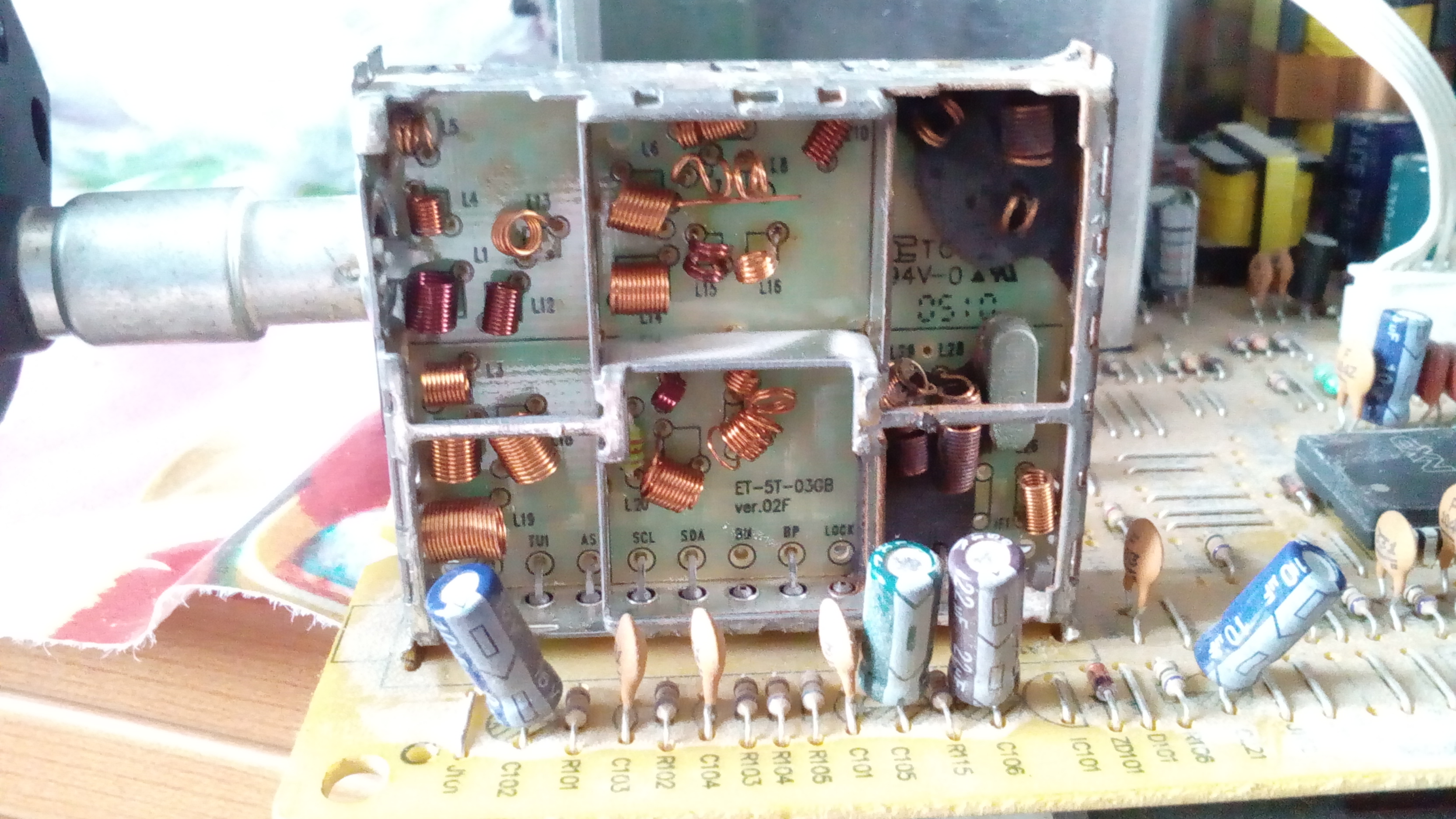

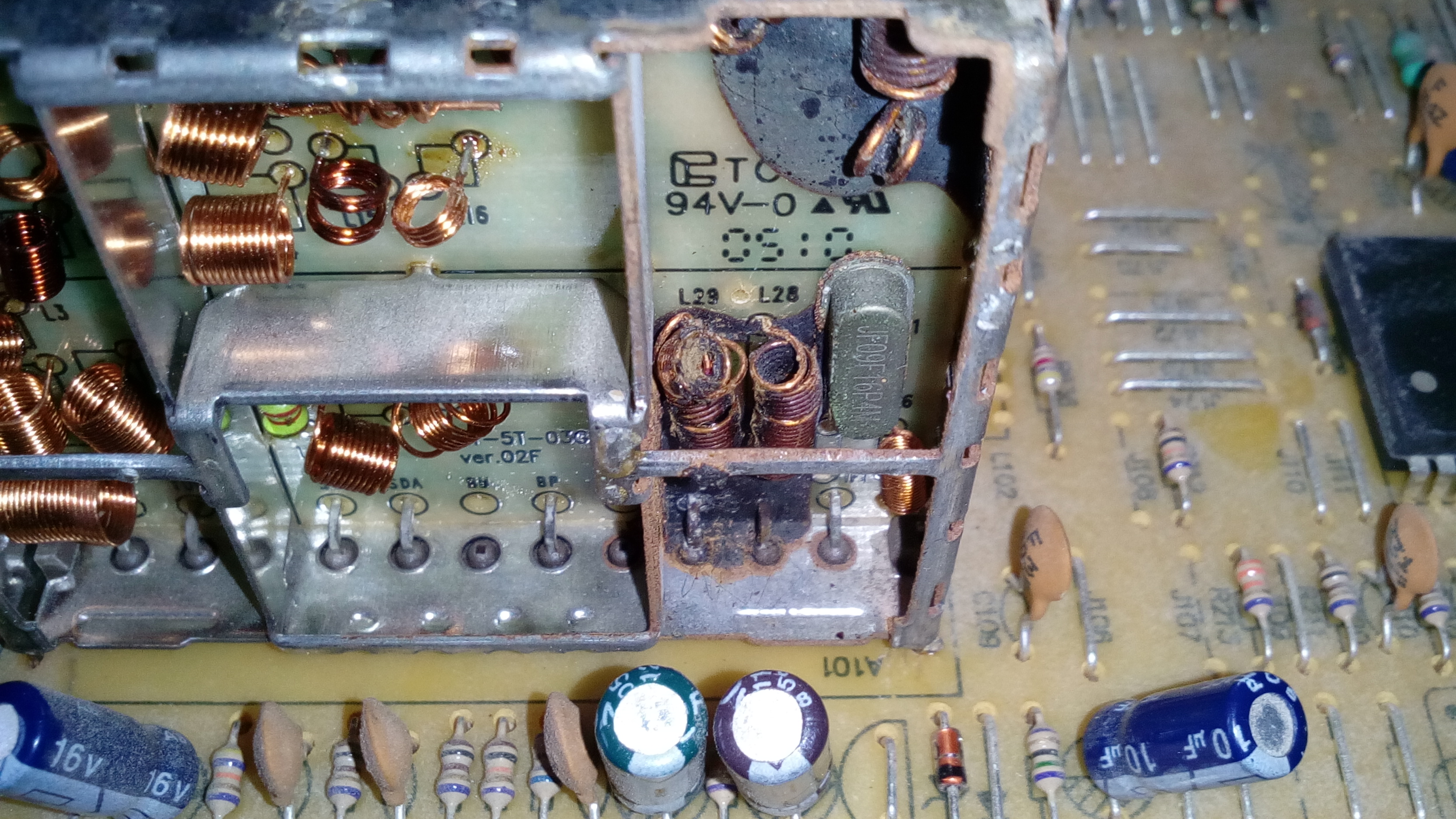

С пульта на все реагирует, каналы переключаются и настраиваются. Думал центральный контакт "соска" тюнера отломилась, открыл тюнер и обнаружил там такое:
У кого какие будут предположения?

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2169

Re: Проблема с изображением THOMSON 14U15
"vadimon" писал(а):

там такое:

Да ты не думай за него!!

"vadimon" писал(а):

У кого какие будут предположения?

Сфоткать именно рябь.
Пройтись по напряжениям и выдать чо нить в цифрах.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

vadimon аватар
Не в сети
Регистрация: 28/03/17
Сообщения: 6

Re: Проблема с изображением THOMSON 14U15
"FIMA" писал(а):

Да ты не думай за него!!

Думаете живой? )

"FIMA" писал(а):

Сфоткать именно рябь.

Да что там фото, есть целое видео! )
https://www.youtube.com/watch?v=s0UO_xXnVww

"FIMA" писал(а):

Пройтись по напряжениям и выдать чо нить в цифрах.

Железный аргумент

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2169

Re: Проблема с изображением THOMSON 14U15
"vadimon" писал(а):

Думаете живой? )

Стараюсь не думать.
Чо у нас по AV творится?
С самого тюнера режимы тож глянуть есть желание!

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

vadimon аватар
Не в сети
Регистрация: 28/03/17
Сообщения: 6

Re: Проблема с изображением THOMSON 14U15

По AV показывает прекрасно, четко и без помех, но развертка все равно уехала немного вверх. Поменял конденсаторы перед тюнером - эффекта ноль. Заменил сам тюнер на аналог TUHAF4EG -775F2, встал без проблем, но проблема никуда не ушла, то есть ни хуже ни лучше, также рябь на всех каналах и развертка смещена немного вверх.

На сам тюнер питание идет в норме: +4,9В и +32,2В.

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2169

Re: Проблема с изображением THOMSON 14U15

Остается тока проверить сигнал на другом теле.
Или отнести тело к соседу и воспользоваться его кабелем.
Не знаю

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

vadimon аватар
Не в сети
Регистрация: 28/03/17
Сообщения: 6

Re: Проблема с изображением THOMSON 14U15

На другом телевизоре все нормально работает, другие телевизоры тоже нормально работают. У меня дома кабельное тв, четыре телевизора работают от одного кабеля через разветвитель. Смущает, что на AGC тюнера подается всего 1,5В, хотя по схеме должно идти чистых 5В прямиком с блока питания. С БП 5В выходят, но теряются по пути, хотя в цепи никаких элементов нет.

Зашел в сервисное меню, но там только по-вертикали, по-горизонтали развертку можно менять. Может еще какое сервисное меню есть?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9008

Re: Проблема с изображением THOMSON 14U15
"vadimon" писал(а):

на AGC тюнера подается всего 1,5В, хотя по схеме должно идти

Не знаю Не понимаю - трудно найти почему не доходит?

"vadimon" писал(а):

и развертка смещена немного вверх.

"vadimon" писал(а):

но там только по-вертикали, по-горизонтали развертку можно менять.

Ку-ку Шта? При чём горизонталь, когда это центровка по вертикали?
Выражайся что ль яснее... нихрена понять нельзя.

"vadimon" писал(а):

У кого какие будут предположения?

Открыть схему и по ней найти, где теряются пять вольт.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2169

Re: Проблема с изображением THOMSON 14U15
"vadimon" писал(а):

5В выходят, но теряются по пути, хотя в цепи никаких элементов нет.

Ну так не бывает!!!
Даже цепи на коих собак привязывают и те из элементов,а тут во оно как!!!

"vadimon" писал(а):

Может еще какое сервисное меню есть?

Странный ты какой то,все там есть.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

vadimon аватар
Не в сети
Регистрация: 28/03/17
Сообщения: 6

Re: Проблема с изображением THOMSON 14U15
"Минздрав" писал(а):

Шта? При чём горизонталь, когда это центровка по вертикали?
Выражайся что ль яснее... нихрена понять нельзя.

Неправильно выразился. В этом меню и по-вертикали и по-горизонтали развертку смещать можно.

"Минздрав" писал(а):

Открыть схему и по ней найти, где теряются пять вольт.

По схеме идут чистые 5В с БП. У меня шасси 3P68. Скачал схему, она оказалась 3P68S, думал разницы никакой, однако заметил, что не все на схеме соответствует моему шасси, по крайней мере некоторые элементы, которые есть на схеме, у меня отсутствуют и номиналы некоторых элементов на схеме одни, а у меня по факту другие.

"FIMA" писал(а):

Ну так не бывает!!!
Даже цепи на коих собак привязывают и те из элементов,а тут во оно как!!!

Опять же, повторюсь, согласно схемы идут чистые 5В. Уже выше писал, что возможно несоответствие по схеме и по факту.

"FIMA" писал(а):

Странный ты какой то,все там есть.

Все нашел. Оказывается, там в сервисном меню еще надо было набрать команду, чтобы выйти на полное сервисное меню.

В итоге: в сервисном меню развертку по-вертикали отцентровал, нашел там же параметр, отвечающий за AGC (АРУ), выставил значение меньше примерно в два раза, которое было установлено. Помехи пропали на всех каналах, питание на AGC поднялось до 4,1В.

Теперь вот не знаю, правильное ли это решение, что принудительно в сервисном меню изменил эти значения. По крайней мере, дома есть абсолютно точно такой же телевизор, надо посмотреть в нем настройки в сервисном меню.

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2169

Re: Проблема с изображением THOMSON 14U15

vadimon, Я с тебя умру!

"vadimon" писал(а):

По схеме идут чистые 5В с БП.

Да ни кто не говорит шо они грязные и не идут.
Так везде,идет шина,на ней битком пять вольт.От шины расходятся дорожки к нагрузкам.Много где стоят ограничивающие ток резисторы,много где не стоят это дело не меняет.
Все просто как анализы.Скачем по шине и откидываем на секундочку по одной нагрузке.Када пропадет просадка,в той нагрузке и КЗ.У проца ,в таких случаях поднимают ноги или режут дорожку с возможностью шагнуть назад.
Это вам понятно???

"vadimon" писал(а):

Теперь вот не знаю, правильное ли это решение,

Правильное!!!!

"vadimon" писал(а):

что возможно несоответствие по схеме и по факту.

Это вполне нормальное явление.Привыкай узкоглазые по другому не могут. Музыка

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
