Daewoo kr29f1-mt отключается

[Решено]
14 сообщений / 0 новых
Последнее сообщение
777
777 аватар
Не в сети
Регистрация: 17/08/16
Сообщения: 19

Daewoo kr29f1-mt отключается

Здравствуйте! DAEWOO KR29F1-MT (шасси CM-500F) состав UOC - TDA12072PQ/N1D00 ver 01_35
EEPROM - 24C16
Sound - LA42152
VA - TDA8358J
SMPS - STR-W6756
TR CHOPPER - TSM-4445B9
RGB - TDA6107AJF/N1
Tuner - UV1316/A I-4
FBT - LTC-432(BSC28-5432)
HOT - ST2009DH1 При включении телевизора, как только появляется растр телевизор полностью отключается. При повторном включении запуска нет, если полностью отключить телевизор секунд на 10 и повторно включить телевизор включается как только появляется растр опять отключается. Убавил ускоряющее напряжение на минимум, телевизор включается и не отключается. Напряжения с Б/П +В132в,D816-8.3в, D815-8.3в, 5в,3.2в,15в,45. на бочке 285в. Питание в/у 189в, При включении телевизора на катодах кинескопа напряжение 189в, как только появляется растр,G-85.7в, В-82.8в,R-36в, преобладает больше красного цвета. Ускоряющее напряжение на самом минимуме 85.8в, если регулятором повышать при 160вольтах телевизор отключается.

hflbr66 аватар
Не в сети
Регистрация: 28/04/13
Сообщения: 463

Re: Daewoo kr29f1-mt отключается

я бы запитал накал отдельно,включал и смотрел-что на трубе происходит.а в красном-мало вольт Снимаю шляпу

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9016

Re: Daewoo kr29f1-mt отключается

777, в настройках яркость/контраст.примерно посередине поставь.
Цвет выключи и в СМ баланс отрегулируй, скрин по моему тоже там настраивают.

"777" писал(а):

G-85.7в, В-82.8в,R-36в,

Не знаю Такие напруги на катодах при 190 в питания ВУ по моему перебор, красный сильно перебор.
Ищи подобные шасси и смотри режимы кинескопа, делай как там примерно.
В общем сначала катоды, потом скрин, потом отчёт и описание работы с замерами.
Дальше по обстоятельствам...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

777
777 аватар
Не в сети
Регистрация: 17/08/16
Сообщения: 19

Re: Daewoo kr29f1-mt отключается

Снял плату кинескопа запитал нить накала 6.8в, замерил сопротивление между катодом и модулятором R-34.2ком, G-36ком,В-37.3ком. Затем яркость, контрастность,чёткость убавил до середины , цветность убрал полностью померил на катодах кинескопа, R-65-78в, G-50-79в, В-67-78в. Затем добавил ускоряющее напряжение до 240в, сделал замеры на катодах R-129-131в, G-129-133в, В-130в, прибавил цветность до середины телевизор не отключился, проработал минут 40, после отключил телевизор и заново включил, при появление растра опять отключился, убавил ускоряющее на минимум и включил телевизор, телевизор включился затем добавил ускоряющее напряжение до 240в прибавил цветность до середины работает не отключается. Затем убавил полностью цветность, добавил ускоряющее напряжение до 335в появились ЛОХ, прибавил до 560в изображение пропало стал серый экран с ЛОХ и телевизор отключился. В сервисное меню войти не смог так как нет пульта.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9016

Re: Daewoo kr29f1-mt отключается
"777" писал(а):

R-129-131в, G-129-133в, В-130в,

Что с балансом?

"777" писал(а):

В сервисное меню войти не смог

Тогда надо отключить ОС один провод и выставить скрин так, чтобы полоска была еле видна.

"777" писал(а):

добавил ускоряющее напряжение до 240в

Чем это измерено? Сколько накал, сколько В+ при мин/макс скрин? 777, больше жизни,

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

777
777 аватар
Не в сети
Регистрация: 17/08/16
Сообщения: 19

Re: Daewoo kr29f1-mt отключается

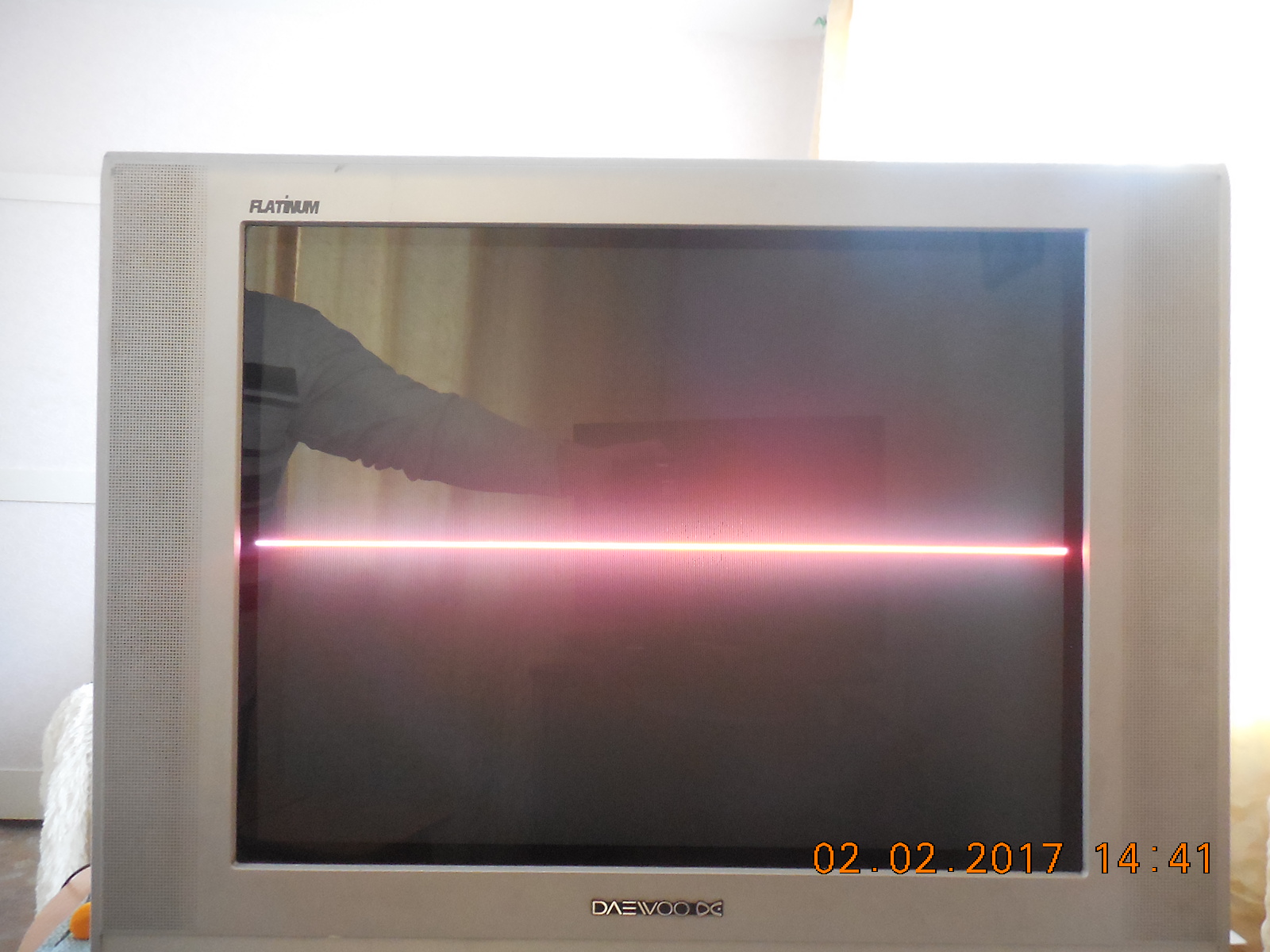

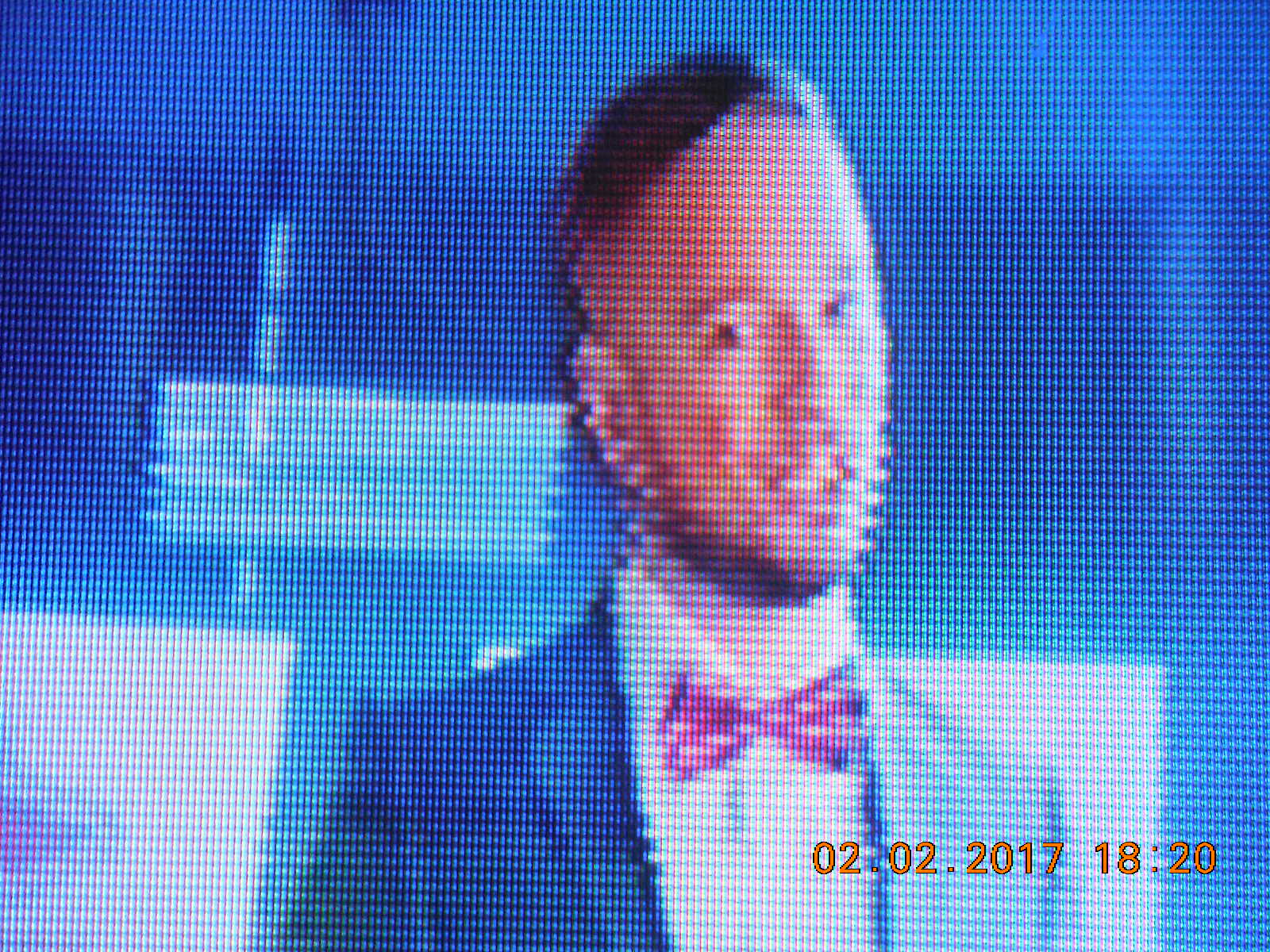

Ускоряющее напряжение мерил мультиметром. Убавил напряжение скрин на минимум., померил напряжение мультиметром 85в, померил +В132в, прибавил регулятором ускоряющее напряжение до 140в, померил напряжение СР +В132в без изменений, прибавил ускоряющее до 150в телевизор отключился. Накал померить не смог, подал на накал кинескопа с Б/П 6.8в, включил телевизор померил на катодах G-92.6в,В-89.3В, R-37.3в, баланс 3.6в. прибавил ускоряющее напряжение до 145в телевизор отключился. Отключил один провод ОС включил телевизор, убавил ускоряющее напряжение до минимума полоса светит очень ярко, прилагаю фото. На экране по контуру мелкие зубья , как будто шьёт ТДКС на фото видно.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9016

Re: Daewoo kr29f1-mt отключается
"777" писал(а):

добавил ускоряющее напряжение до 240в, телевизор не отключился,

"777" писал(а):

прибавил ускоряющее напряжение до 145в телевизор отключился.

Не знаю То два, то полтора, нет что то веры в такие измерения.

"777" писал(а):

Ускоряющее напряжение мерил мультиметром.

Мультиметрами скрин не меряют, надо большое входное, в крайнем случае цешку.

"777" писал(а):

Накал померить не смог,

Если нет прибора для этого, то надо осциллом размах мерить.

"777" писал(а):

подал на накал кинескопа с Б/П 6.8в,

Переменки 6,3, постоянки 6 хватит.

"777" писал(а):

баланс 3.6в.

Ку-ку Это что за такое и с чем едят?

"777" писал(а):

убавил ускоряющее напряжение до минимума полоса светит очень ярко,

Не знаю Покрути скрин, посмотри на поведение катодов, том тоже то два, то полтора.
777, в общем и целом в "измерения" не верится, приборы надо соотв., дефект то непростой.

"777" писал(а):

На экране по контуру мелкие зубья , как будто шьёт ТДКС

Вполне возможно. Сначала разряди лягушку, сними её и вымой ваткой со спиртом всё до графита, только ватка д.б. не мокрой, а чуть влажной. высуши, ставь на место - какой будет эффект.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

madhands аватар
Не в сети
Шаман
Регистрация: 27/12/09
Сообщения: 4070

Re: Daewoo kr29f1-mt отключается

777, а тебе не кажется, что чем больше ты телевизор "нагружаешь" - тем быстрее он отключается?

Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Записки сумасшедшего о телевизорах и современной технике (справка есть)

777
777 аватар
Не в сети
Регистрация: 17/08/16
Сообщения: 19

Re: Daewoo kr29f1-mt отключается

Подскажите пожалуйста как проверять баланс? Проверил ESR- метром конденсаторы неисправным оказался с409 160в3.3мкф и с818 220мкф160в. После замены кондненсаторов телевизор перестал отключатся, померил на катодах кинескопа G-78в, В-79в, R-78в. Спасибо большое за помощь.

777
777 аватар
Не в сети
Регистрация: 17/08/16
Сообщения: 19

Re: Daewoo kr29f1-mt отключается

Подскажите пожалуйста как проверять баланс? Проверил ESR- метром конденсаторы неисправным оказался с409 160в3.3мкф и с818 220мкф160в. После замены кондненсаторов телевизор перестал отключатся, померил на катодах кинескопа G-78в, В-79в, R-78в. Спасибо большое за помощь.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9016

Re: Daewoo kr29f1-mt отключается
"777" писал(а):

Подскажите пожалуйста как проверять баланс?

Ку-ку Да никак! Его и так видно - ч/б изо без оттенков в динамике. Слишком сложно загнул?
777, что ты понимаешь под термином "баланс"?

"777" писал(а):

После замены кондненсаторов телевизор перестал отключатся,

Рот до ушей Кроме капустки, мама, надо в доме и мясные закуски держать. (с)
777, что с шитьём? Мыл что то или само рассосалось?
Я интересовался реакцией катодов на изменение скрин.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
