Музцентр LG FFH-363AX, перекос нуля на операционных усилителях.

7 сообщений / 0 новых
Последнее сообщение
Nawaro7 аватар
Не в сети
Регистрация: 24/05/15
Сообщения: 22

Музцентр LG FFH-363AX, перекос нуля на операционных усилителях.

Музыкальный центр LG FFH-363AX. При осмотре выявил что сгорели две TDA 7296, когда их выпаял то выявил перекос в плечах питания +23 и - 24 вольта. То есть перекос по плечам в 1 вольт а при включении центра доходило и до 1.5 вольта. Поменял диодный мост D720 с 6А на 8А и заменил оба электролита С777 и С778 с 2200/50 на 3300/50. К сожалению перекос напряжения в плечах так и остался.

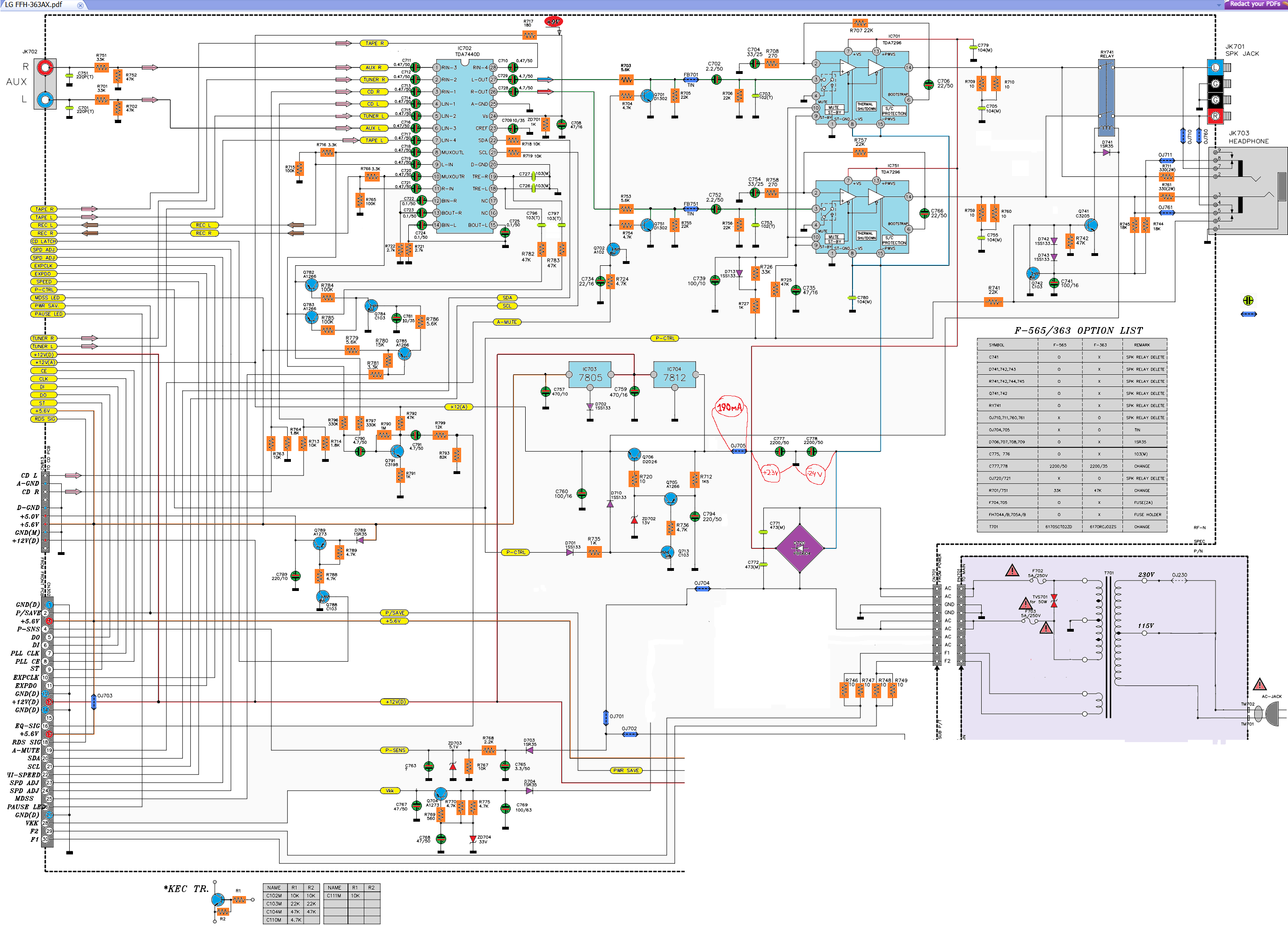

По схеме от плеча + 23V питаются стабилизаторы IC703, IC704, IC706. Правда схема подключения там чуть иначе чем на картинке (схема БП упрощена). И ещё, элементы обведённые красной линией - отсутствуют.
Допустим ли такой перекос в питании усилителей? Просто боюсь впаивать новые, что бы не вылетели.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 8925

Re: Музцентр LG FFH-363AX, перекос нуля на операционных...
"Nawaro7" писал(а):

перекос в плечах питания +23 и - 24 вольта.

Где то такое пару раз видел, посмотри относит. ср. точки, что на мост с транса приходит.

"Nawaro7" писал(а):

боюсь впаивать новые, что бы не вылетели.

Главное, чтоб на выходе УНЧ ноль был, а там - хз... Не знаю

"Nawaro7" писал(а):

По схеме от плеча + 23V питаются стабилизаторы IC703, IC704, IC706

Вот их отключи, может выправится, а там по очереди подключай, ищи, какой сажает...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nawaro7 аватар
Не в сети
Регистрация: 24/05/15
Сообщения: 22

Re: Музцентр LG FFH-363AX, перекос нуля на операционных...

Вообщем выпаял перемычку OJ705 что идет на кренки IC703, IC704 и тразистор Q706 и перепад напряжения исчез. Замерял ток на перемычке: 30mA или 190mA, от чего менялись показания не знаю. Думаю что ближе к истине 190mA так как транзистор Q706 без радиатора (снял) неплохо нагревался. Проверил транзистор (Q706) и его обвязку - всё рабочее. Кренки тоже выдают положенные 12V и 5.6V и не греются. Кстати общий перекос напряжения приблизительно 1,2V а вот без транзистора перекос 0.4V. Я тут подумал может так и должно быть? 0.4V берут кренки и остальные 0.5-0.8V забирает транзистор? Ведь это перекос амплитудного (или пикового х.з. как оно называется) напряжения которое дают электролиты и при подключении нагрузки оно всё равно упадёт ниже и выровняется?
Вот этого я и не знаю.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 8925

Re: Музцентр LG FFH-363AX, перекос нуля на операционных...
"Nawaro7" писал(а):

Я тут подумал может так и должно быть?

Не знаю Может быть.

"Nawaro7" писал(а):

остальные 0.5-0.8V забирает транзистор?

Ты нагрузку его отключи, возможно узнаешь, так это или нет.

"Nawaro7" писал(а):

Ведь это перекос амплитудного (или пикового х.з. как оно называется)

Я в коэффициентах не разбираюсь, просто паять умею (это чья то подпись на др. Форуме) и дебри не люблю.
Ну и

"Минздрав" писал(а):

Главное, чтоб на выходе УНЧ ноль был,

"Nawaro7" писал(а):

боюсь впаивать новые, что бы не вылетели.

Это вряд ли, думаю, что в их смерти не перекос виноват.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nawaro7 аватар
Не в сети
Регистрация: 24/05/15
Сообщения: 22

Re: Музцентр LG FFH-363AX, перекос нуля на операционных...
"Минздрав" писал(а):

Ты нагрузку его отключи, возможно узнаешь, так это или нет.

Я выпаивал его для проверки и перекос без транзистора снизился до 0.4V.

"Минздрав" писал(а):

Это вряд ли, думаю, что в их смерти не перекос виноват.

Да в том то и дело что неясно кто вообще виноват в их смерти. Я того же мнения, но как то стрёмно это проверить впаявши микросхему Чешу голову
Многие собирали усилители на тда7296 и питание для mute и standby брали с + плеча питания микросхемы и какой перепад они наблюдали между плюсовым и минусовым плечом?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 8925

Re: Музцентр LG FFH-363AX, перекос нуля на операционных...
"Nawaro7" писал(а):

Я выпаивал его для проверки

Не, не так. Стаб должен работать без нагрузки, тогда можно что то понять.

"Nawaro7" писал(а):

но как то стрёмно это проверить впаявши микросхему

Рот до ушей Хочешь невпаявши проверить? Давай.
Могу только один совет дать: сразу две не надо проверять, лучше по одной.

"Nawaro7" писал(а):

и какой перепад они наблюдали между плюсовым и минусовым плечом?

Рот до ушей Хрен их знает, чего они там наблюдали.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Nawaro7 аватар
Не в сети
Регистрация: 24/05/15
Сообщения: 22

Re: Музцентр LG FFH-363AX, перекос нуля на операционных...

Вообщем всё заработало. Перепад напряжения никак не отразился на работе усилителей.
