Samsung ue40eh5307k
MAIN: BN41-01812
Матрица: CY-DE400BGSV1L
Блок питания BN-00498A
Блок питания> сгорел предохранитель, пробило в обвязке шимки SPC7011F(на плате icp801s) - мосфет TF11S60 (QP801S) и диод маркировка NUR460 (DP808).
Поменял шимку, вместо TF11S60 поставил p14nk60zfp, диод MUR460.
Включаю телевизор на короткие от минуты до 5 интервалами проверяю температура, все нормально. Оставляю включенным тестирую, через приблизительно 30 минут щелчок и все выгорает в том же исполнении.
Меняю мосфет на 12N60, диод MUR460. Включаю ~30минут и повтор.
Кто сталкивался ?

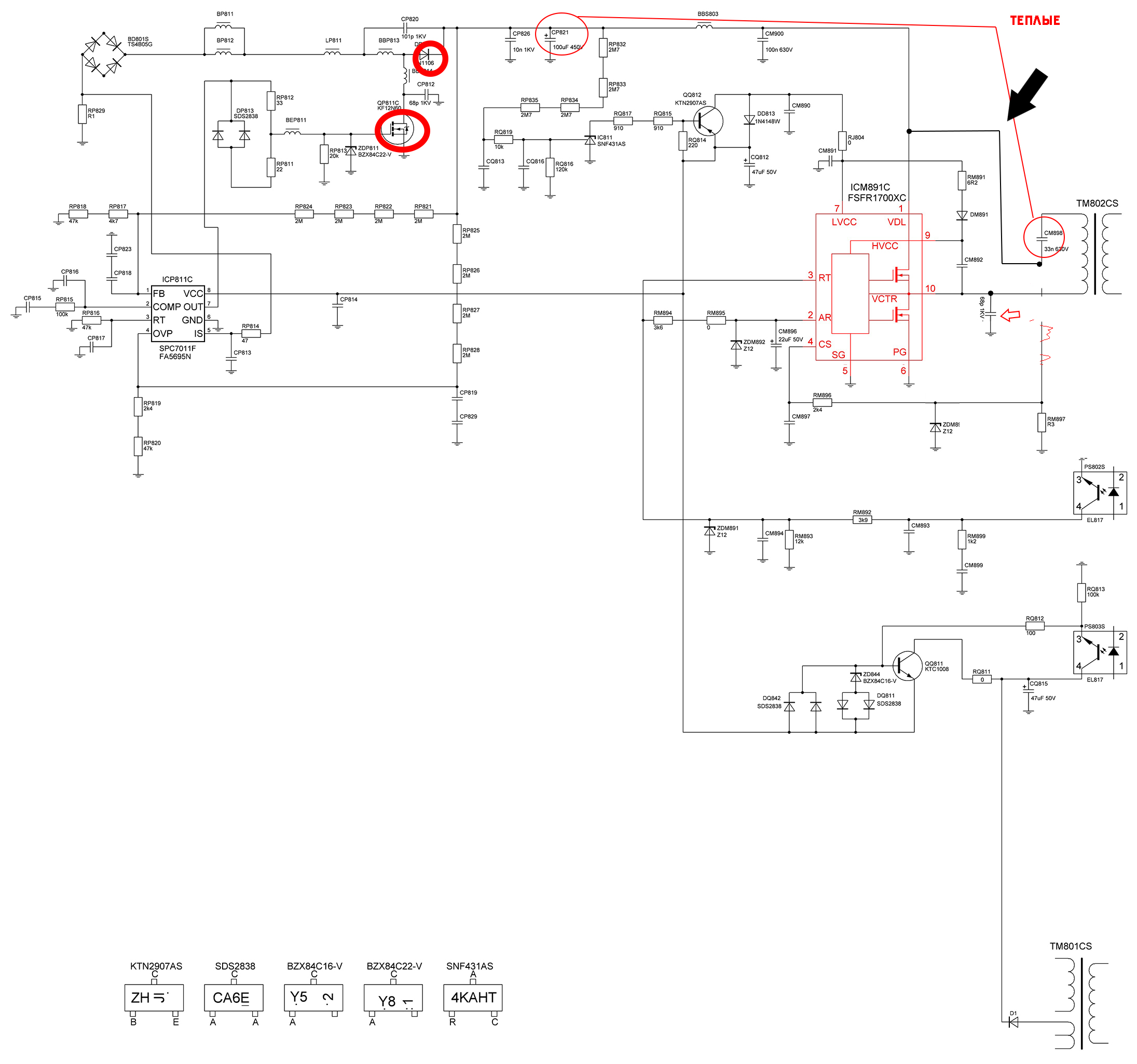

Прилагаю кусок похожей схемы с обведенными проблемными деталями
http://s017.radikal.ru/i411/1610/2d/e87da99bdab7.jpg
Банку менять пробовал?
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Не пробовал пока, прибором звонил емкость верную показывает. Хотя после того как повторно пробило, рукой пробовал был вроде теплый и рядом стоял cm898(на приложенной схеме), вот толком не понял какие из них были теплые. Подкорректировал схему ближе к моей на выходе и те кондеры, что предположительно были теплые. Поеду за деталями на следующей неделе, что еще лучше сразу купить ?
Прикрепленные файлы:
Проверь ещё пикушки СР820 и СР812 на утечку и обвязку в затворе транзистора.
Надо попробовать, а не заниматься ерундой с прибором. Ну и хоть напругу с неё выложить в ДР и РР.
Рядом с тобой? Кто "переменный"? "Банка" по твоему что такое?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Поправил на счет переменного. Банка я так понимаю, что это электролит на картинке на этой схеме CP821. Напруги пока не померяю, деталей нет, надо ехать в соседний город. В телевизоре и блоке питания первый раз, прошу не судить, пришлось залезть так как полетел свой аппарат. Буду ехать за деталями и хочется купить все потенциально уязвимые в цепочке. Еще была замечена такая вещь при втором включении как, легкое мерцание подсветки едва заметное которое пропадало спустя 5-7 минут.
Да.
Тут м.б. и управление, но это дебри... Лит по питанию подсветки замени, вдруг оно.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Ребят, всем спасибо за подсказки. Поменял почти все электролиты включая сетевую банку (хотел все но с парой сделал опечатку и соответственно купил не те), две пикушки, cm898, пропаял всю обвязку шимки и еще много мест по плате, естественно поменял пробитые диод и мосфет поставил 12n60+mur460. Пять часов тестирования без сбоя, надеюсь на этом вопрос закрыт.
Если возможно кому пригодится ДР и РР на банке: 303/390 вольт.
Эт не нормально!!! Нешто ль сеть пляшет?Ну тада для нашего брата там работы за гланды!!!
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Можно немного конкретики, что именно ненормально ? ДР или РР ? либо обе. Второй день уже несколько часов работает в нормальном режиме. Вроде как из информации по форумам рабочее в пределах 385-390 должно быть, по дежурке точно не нашел.
