Витязь 63CTV6241 моношасси МШ-92S не включается (решено)

46 сообщений / 0 новых
Последнее сообщение
carver аватар
Не в сети
Регистрация: 17/05/16
Сообщения: 45

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"Минздрав" писал(а):

carver, тугоплавкий ты человек, держись, не сдавайся.

Да, мы, коммунисты, твёрдой породы! Впасть в детство Но раз партия требует - заменим

Минздрав аватар
В сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9145

Re: Витязь 63CTV6241 моношасси МШ-92S не включается

И выпрямитель, и балластный резистор в этой цепи надо проверить, лучше всего подстановкой. А вывод МС надо откинуть и сначала убедиться, что пит. ВУ есть.
Тебе ещё нужны люди для уговоров или уже начнёшь действовать, там деталей негусто, пять минут с перекуром и пара тычков щупами.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

carver аватар
Не в сети
Регистрация: 17/05/16
Сообщения: 45

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"Минздрав" писал(а):

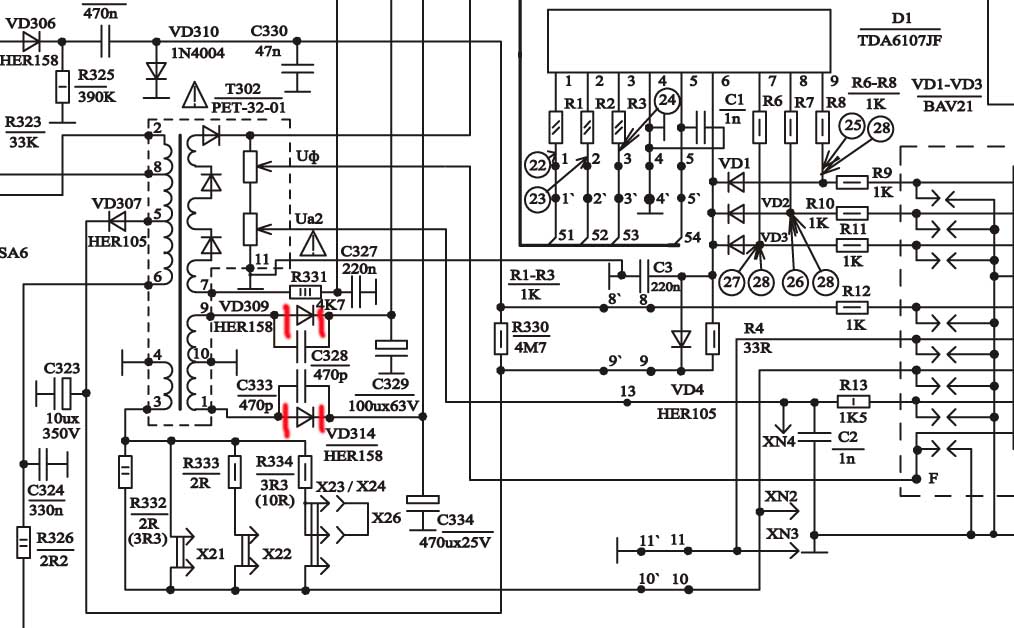

И выпрямитель, и балластный резистор в этой цепи

R4 и VD4 - я правильно понимаю?

"Минздрав" писал(а):

А вывод МС надо откинуть и сначала убедиться, что пит. ВУ есть.

Какие выводы откидывать?
Уговаривать не надо - ткнуть носом в нужное место на схеме необходимо. Пионер
В ремонте телевизоров особо не силён - не злитесь.

Прикрепленные файлы:

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1298

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"carver" писал(а):

"t380998" писал(а):
Сколько на 6-ой ножке TDA6107?

6 вольт.

А должно быть больше 140! Рот до ушей

Александр Россия

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1298

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"carver" писал(а):

"t380998" писал(а):
Сколько на С323?

померяю.

"s.chasin" писал(а):
Замени эл.лит поз: 323 - 10мкф/350V !

проверял его ESR метром - он в порядке.

Но если на С323 нормальное напряжение, зачем его менять, проверять?
Много лишних движений!

Александр Россия

carver аватар
Не в сети
Регистрация: 17/05/16
Сообщения: 45

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"Минздрав" писал(а):

И выпрямитель, и балластный резистор в этой цепи

Нашел на ПК пробитый R4 - заменил. Поменял VD4 на заведомо исправный UF4004.

"t380998" писал(а):

А должно быть больше 140!

На 6,8,11 кинескопа по 147 вольт.

"t380998" писал(а):

Но если на С323 нормальное напряжение, зачем его менять, проверять?
Много лишних движений!

По схеме 10 мкФ 350 в, а на плате 10 мкф на 250в. Поменял на новый.
На TDA6106JF 1,2,3,5 - плавают милливольты, на 6 - 200 вольт, на 7, 8, 9 по 29 вольт. На экране та же серая картинка с полосами. Звук есть.
На TDA8844: 16-mV; 18-1,3 вместо 5; 22 -mV; 38 - 1,7 вместо 2,2; 43 - mV; 47 - mV; 50 - 2 вместо 3. Остальной вольтаж согласно схеме.

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2342

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"carver" писал(а):

та же серая картинка с полосами.

После замены нада опять регулировать Screen (ускоряющее)

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

carver аватар
Не в сети
Регистрация: 17/05/16
Сообщения: 45

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"FIMA" писал(а):

После замены нада опять регулировать Screen (ускоряющее)

Регулировал - экран темнеет (светлеет), полосы не пропадают.

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2342

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"carver" писал(а):

полосы не пропадают.

Печально!! Похоже ВУ пиставился!

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1298

Re: Витязь 63CTV6241 моношасси МШ-92S не включается

Меняй TDA6107

Александр Россия
