Витязь 63CTV6241 моношасси МШ-92S не включается (решено)

46 сообщений / 0 новых
Последнее сообщение
birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1475

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"carver" писал(а):

чего ты там на тдкс, намерял? Меряй после выпрямителей.

Никнейм birluk зарегистрирован!

carver аватар
Не в сети
Регистрация: 17/05/16
Сообщения: 45

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"Минздрав" писал(а):

Накрен они тут нужны? Да ещё небось мультиком мерил. Это цена на дрова.

Кроме мультика UT33A ничего нет.

"Минздрав" писал(а):

КРЕНКа 30,5.
А это что за нах, типа ку-ку?

D405 КР1210ЕН1

"birluk" писал(а):

чего ты там на тдкс, намерял? Меряй после выпрямителей.

ТДКС живой или нет? Мерять на VD309, VD314?

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2427

Re: Витязь 63CTV6241 моношасси МШ-92S не включается

Таки чо у нас с ускоряющим????

"carver" писал(а):

С живой или нет?

Шоб я так жил,это ты у нас спрашиваешь?
Включай и меряй напруги с ТДКСа и желательно на катодах выпрямительных диодов или на фильтрующих литах.
Еси выходные напруги есть и строка пашет без сбоев ТДКС рабочий,но могут быть и в нагрузках проблемы.

"carver" писал(а):

Мерять на VD309, VD314?

Определись с замерами режимов,менять потом будешь!!

"carver" писал(а):

Кроме мультика ничего нет.

Ощинь жаль,наличие ровных рук и немного сальдола в голове приветствуется.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

carver аватар
Не в сети
Регистрация: 17/05/16
Сообщения: 45

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"FIMA" писал(а):

Таки чо у нас с ускоряющим????

screen не крутил - сегодня вечером сделаю.

"FIMA" писал(а):

Включай и меряй напруги с ТДКСа и желательно на катодах выпрямительных диодов или на фильтрующих литах.

Ок.

"FIMA" писал(а):

Ощинь жаль,наличие ровных рук и немного сальдола в голове приветствуется.

Руки ровные, сальдола савсем чучуть.

carver аватар
Не в сети
Регистрация: 17/05/16
Сообщения: 45

Re: Витязь 63CTV6241 моношасси МШ-92S не включается

Покрутил screen - яркость менялась от светлого, до темного. Линии с экрана не исчезли.
На VD309 в РР 41,5 вольт, на VD314 16 вольт. На TDA6107JF какая-то фигня в РР. На 1,2,3,5 - плавают милливольты, на 7-9 по 4 вольта. Вот фото экрана.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9231

Re: Витязь 63CTV6241 моношасси МШ-92S не включается

Ну а питание ВУ, катоды, дядя измерит?

"carver" писал(а):

На VD309 в РР 41,5 вольт, на VD314 16 вольт.

Лучше писать, где это и что это, можно кусок схемы прикладывать и указывать. Рыть схму и выискивать точки некомильфо, интерес в этом твой.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

s.chasin аватар
Не в сети
Трудоголик
Регистрация: 10/04/11
Сообщения: 1038

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"carver" писал(а):

Покрутил screen - яркость менялась от светлого, до темного. Линии с экрана не исчезли.

Замени эл.лит поз: 323 - 10мкф/350V !

Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1365

Re: Витязь 63CTV6241 моношасси МШ-92S не включается

Сколько на 6-ой ножке TDA6107?
Сколько на С323?

Александр Россия

carver аватар
Не в сети
Регистрация: 17/05/16
Сообщения: 45

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"t380998" писал(а):

Сколько на 6-ой ножке TDA6107?

6 вольт.

"t380998" писал(а):

Сколько на С323?

померяю.

"s.chasin" писал(а):

Замени эл.лит поз: 323 - 10мкф/350V !

проверял его ESR метром - он в порядке.

Ну а питание ВУ, катоды, дядя измерит?

"carver" писал(а):

На TDA6107JF какая-то фигня в РР. На 1,2,3,5 - плавают милливольты, на 7-9 по 4 вольта.

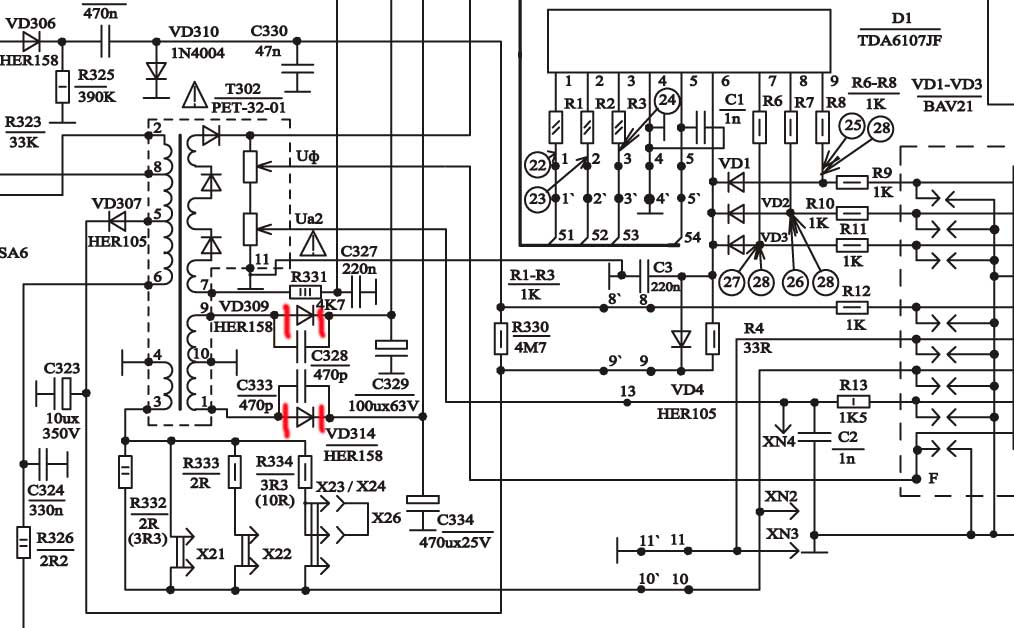

Катоды померяю, вольтаж VD309, 314 на схеме приложил. Конечно это мой интерес.
Спасибо за помощь.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9231

Re: Витязь 63CTV6241 моношасси МШ-92S не включается
"carver" писал(а):

"s.chasin" писал(а):
Замени эл.лит поз: 323 - 10мкф/350V !

проверял его ESR метром - он в порядке.

carver, тугоплавкий ты человек, держись, не сдавайся. Хихикаю

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
