Samsung crt CK-5085ZBR, шасси SCT-11B половина изображения

16 posts / 0 новых
Последнее сообщение
psy76 аватар
Не в сети
Регистрация: 11/03/16
Сообщения: 8

Samsung crt CK-5085ZBR, шасси SCT-11B половина изображения

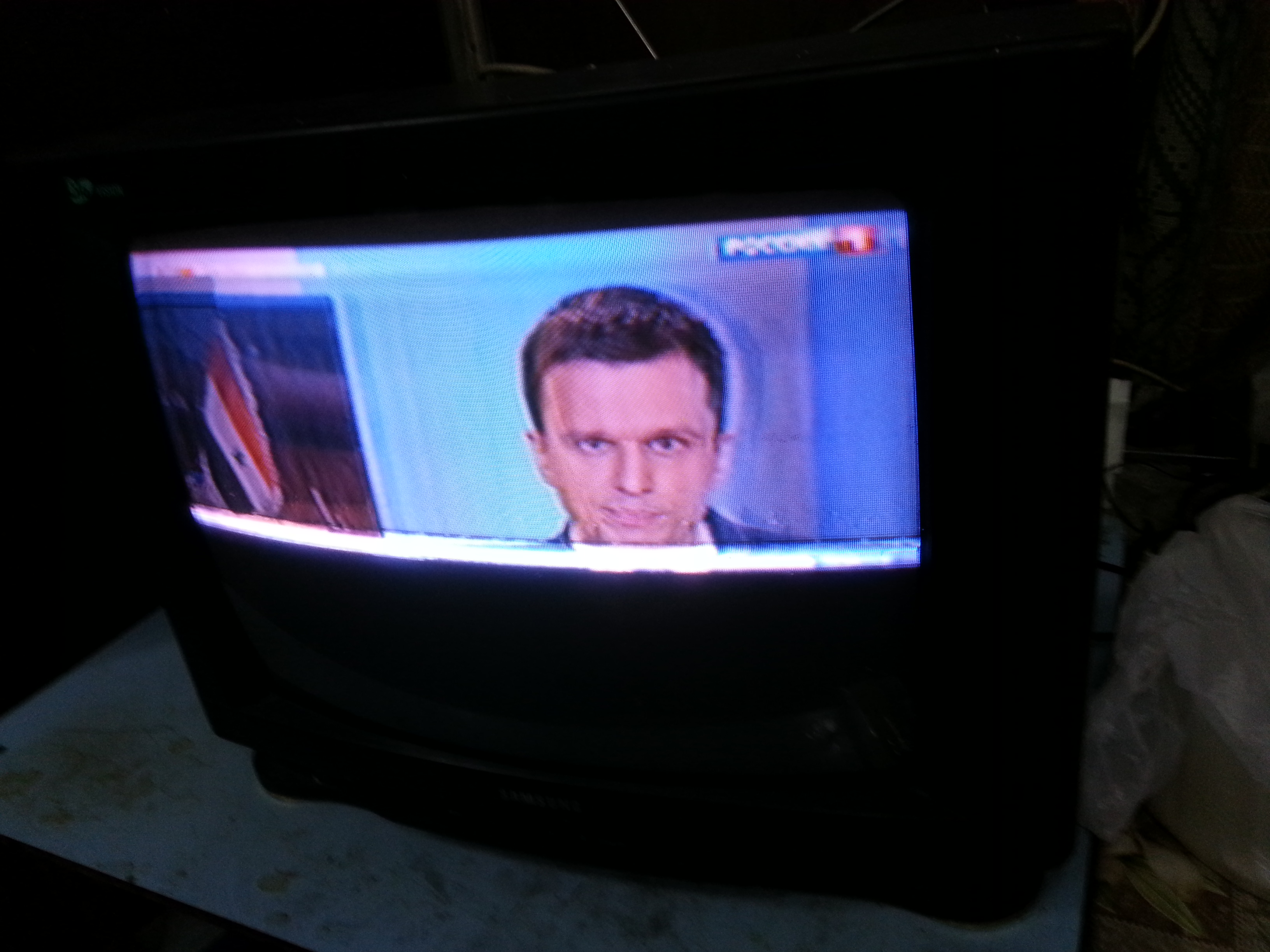

Здравствуйте. На заводе стоит на элт samsung. Показывает на кинескопе чуть меньше половины изображения. Причем второй, практически такой же, стоит разобранный, мужики говорят что в нем аналогичная проблема. Один вспухнувший конденсатор поменял, строчник подстраивал и пропаял контакты на нем - стало на сантиметр больше изображение чем было т.е. результата от сих действий нет. Подскажите пожалуйста на что стоит обратить внимание. Спасибо.

P.S. Может стоит на это обратить внимание (взято отсюда http://master-tv.com/article/samsung-telebalt/ ): Растр сужен по вертикали
Микросхема КР исправна, напряжение питания СР в норме. Причина - некачественная пайка конденсатора С410 (470 мкФ х 25 В).

Прикрепленные файлы:

s.chasin аватар
Не в сети
Трудоголик
Регистрация: 10/04/11
Сообщения: 1038

Re: Samsung crt половина изображения

psy76, создавая тему, нужно читать правила создания тем!!! Читай правила
Модель Самца; тип шасси, состав шасси, маркировку кадровой микросхемы?????? Будет инфа про это - подскажем на что обратить внимание! Да

Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...

psy76 аватар
Не в сети
Регистрация: 11/03/16
Сообщения: 8

Re: Samsung crt половина изображения
"s.chasin" писал(а):

Модель Самца; тип шасси, состав шасси, маркировку кадровой микросхемы?????? Будет инфа про это - подскажем на что обратить внимание!

Хорошо. Буду в воскресенье на заводе все это посмотрю. Просто там интернета нет. Думалось, что может кто по фотографии дефекта скажет что из своего опыта.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Samsung crt половина изображения
"psy76" писал(а):

может кто по фотографии дефекта скажет что из своего опыта.

Сломан он, psy76, сломан и именно КР. Назвать её нельзя, потому, как неизвестно, где она стоит.

"psy76" писал(а):

Буду в воскресенье на заводе

А до того с правилами ознакомься, изучи, какую тех. инфу надо давать. При выкладывании измерений пользуйся термином "вольт", "в поряде" и "норма" малоинформативны.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

psy76 аватар
Не в сети
Регистрация: 11/03/16
Сообщения: 8

Re: Samsung crt половина изображения
"Минздрав" писал(а):

А до того с правилами ознакомься, изучи, какую тех. инфу надо давать. При выкладывании измерений пользуйся термином "вольт", "в поряде" и "норма" малоинформативны.

Спасибо большое, вы мне очень помогли.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Samsung crt половина изображения

Я рад. Улыбка

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

psy76 аватар
Не в сети
Регистрация: 11/03/16
Сообщения: 8

Re: Samsung crt CK-5085ZBR, шасси SCT-11B половина изображения

Samsung CK-5085ZBR. Шасси SCT-11B.

СОСТАВ ШАССИ:

Main - AA41-10443A
Micom - SZM-137M3
Memory - 24C04
SMPS - SMR40200C
SAW - K3255K
Secam - TDA8395P
Delay - TDA4665
Video - M52309SP A
Sound - TDA7057AQ
SIF - TDA4445B
Vertical - TA8445K
Tuner - AA40-10003K TELE1-002
Tube - A51KQJ63X
FBT - FSV-20A001 (HR7898)
HOT - 2SD5072
RGB Amp. - TDA6103Q
Пульт: - 3F14-00034-321 (но его нет он потерян, причем от двух тв)

http://monitor.espec.ws/section1/post767078.html

Может стоит сразу поменять TA8445K http://monitor.espec.ws/section1/topic94545.html ? Если у другого такого же тв аналогичная проблема, так понимаю что TA8445K от него брать бессмысленно?

Вот еще по теме http://monitor.net.ru/forum/-info-945.html#2972446 , http://monitor.espec.ws/section1/topic29558.html .

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: Samsung crt CK-5085ZBR, шасси SCT-11B половина изображения
"psy76" писал(а):

от него брать бессмысленно?

Не всегда.С кадровой полный график замеров дадишь?
И кстати смотри шо в ссылках тобою даденных.
В последнем посте первая ссылка,в низу две темы по кадрам читал?А было бы обо что поговорить!!!

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Samsung crt CK-5085ZBR, шасси SCT-11B половина изображения
"psy76" писал(а):

Может стоит сразу поменять TA8445K

Сначала замеры с неё дай, только в вольтах.

"psy76" писал(а):

напряжение питания СР в норме.

Тоже лучше в вольтах, я писал об этом. Помни, что прибор у тебя, а у нас только мониторы.

"psy76" писал(а):

строчник подстраивал

Надо раскрыть, что скрывается за этим странным названием и что с ним делалось.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

psy76 аватар
Не в сети
Регистрация: 11/03/16
Сообщения: 8

Re: Samsung crt CK-5085ZBR, шасси SCT-11B половина изображения
"Минздрав" писал(а):

Сначала замеры с неё дай, только в вольтах.

"FIMA" писал(а):

Не всегда.С кадровой полный график замеров дадишь?

В четверг будет смена, возьму мультиметр на работу - буду мерять.

http://monitor.net.ru/forum/-info-945.html#2972446 Если ко второй ноге сигнал подключен, так понимаю, должны быть в вольтах на выходах ножек
1-я: 8,5;
2-я: 0;
3-я: 1,2;
4-я: 0;
5-я: 3,7;
6-я: 3,6;
7-я: 26;
8-я: 1,4;
9-я: 0,8;
10-я: на землю (значит можно черным щупом на нее а красным замерять напряжения на ножках?);
11-я: 13,3;
12-я: 26.

Красным указано если ко 2-ой ноге сигнал не подключен? А зеленым что за напряжения указаны?

"Минздрав" писал(а):

Надо раскрыть, что скрывается за этим странным названием и что с ним делалось.

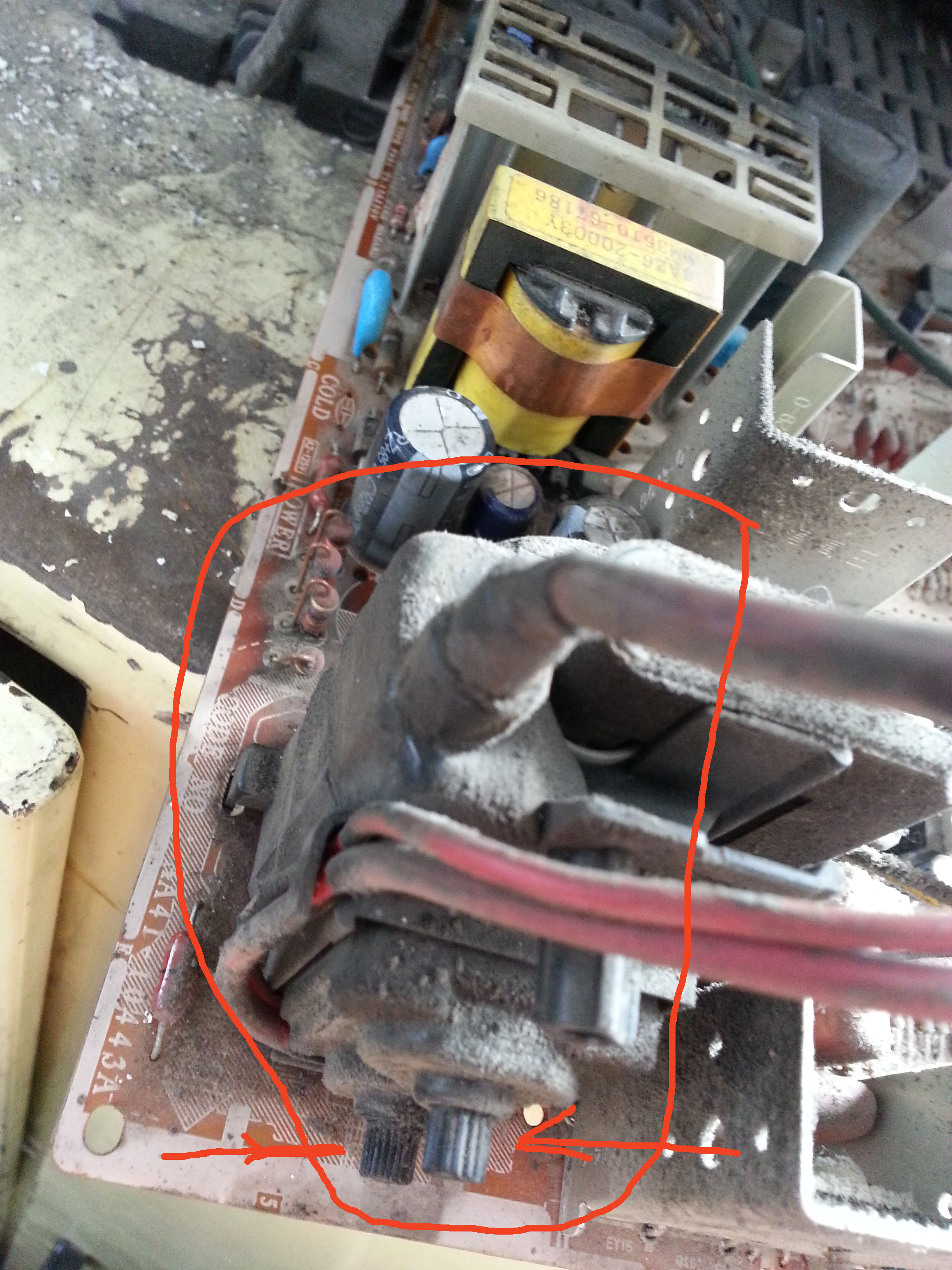

Во вложенном файле красным отметил что под этим подразумевалось. И двумя стрелками я указал те подстроечные резисторы которые мы пробовали подстраивать чтобы посмотреть разницу. Один парень на работе сказал что это строчник и им можно попробовать исправить ситуацию.

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Samsung crt CK-5085ZBR, шасси SCT-11B половина изображения
"psy76" писал(а):

Один парень на работе сказал что это строчник и им можно попробовать исправить ситуацию.

Это трансформатор, а "один парень" - ламер, коль советовал им "исправить ситуацию", рекомендую их не слушать.

"psy76" писал(а):

TA8445K

В самсунгах с ней работала зелёная сборка, как это всё было, я не помню, но и с неё надо замеры, тут кто помнит подскажет.

"psy76" писал(а):

Красным указано если ко 2-ой ноге сигнал не подключен?

Эту фразу я не понял. Откуда цифры выше?

"psy76" писал(а):

А зеленым что за напряжения указаны?

Зелёное видел только одно, это питание.

"psy76" писал(а):

10-я: на землю (значит можно черным щупом на нее а красным замерять напряжения на ножках?);

Чёрный на корпус тюнера, чтобы не создавать непредвиденных ситуаций.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
