Телевизор Tauras Ц276Д Взрываются конденсаторы

13 сообщений / 0 новых
Последнее сообщение
alex.titov аватар
Не в сети
Регистрация: 05/02/16
Сообщения: 4

Телевизор Tauras Ц276Д Взрываются конденсаторы

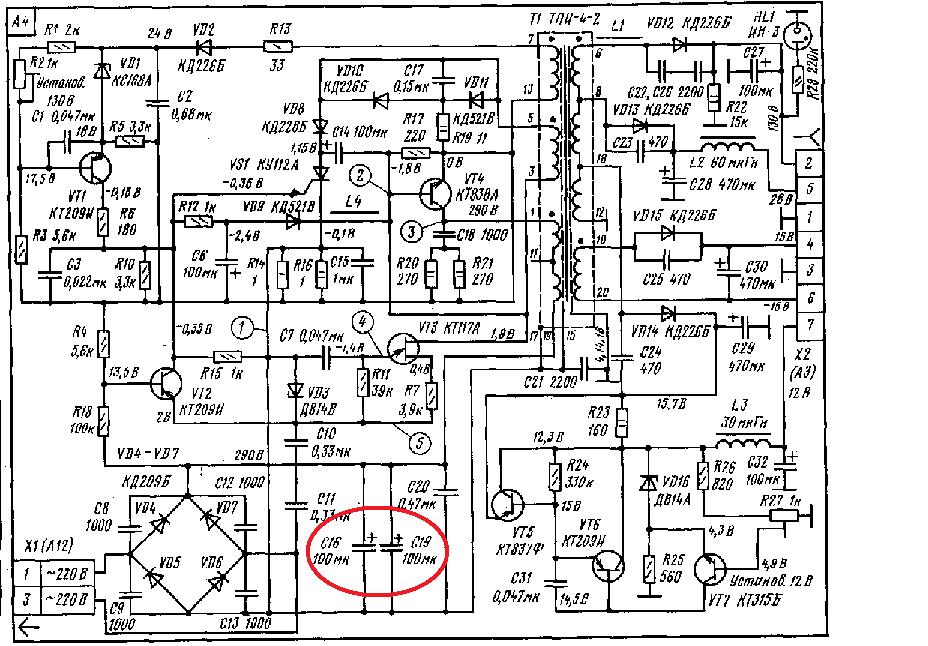

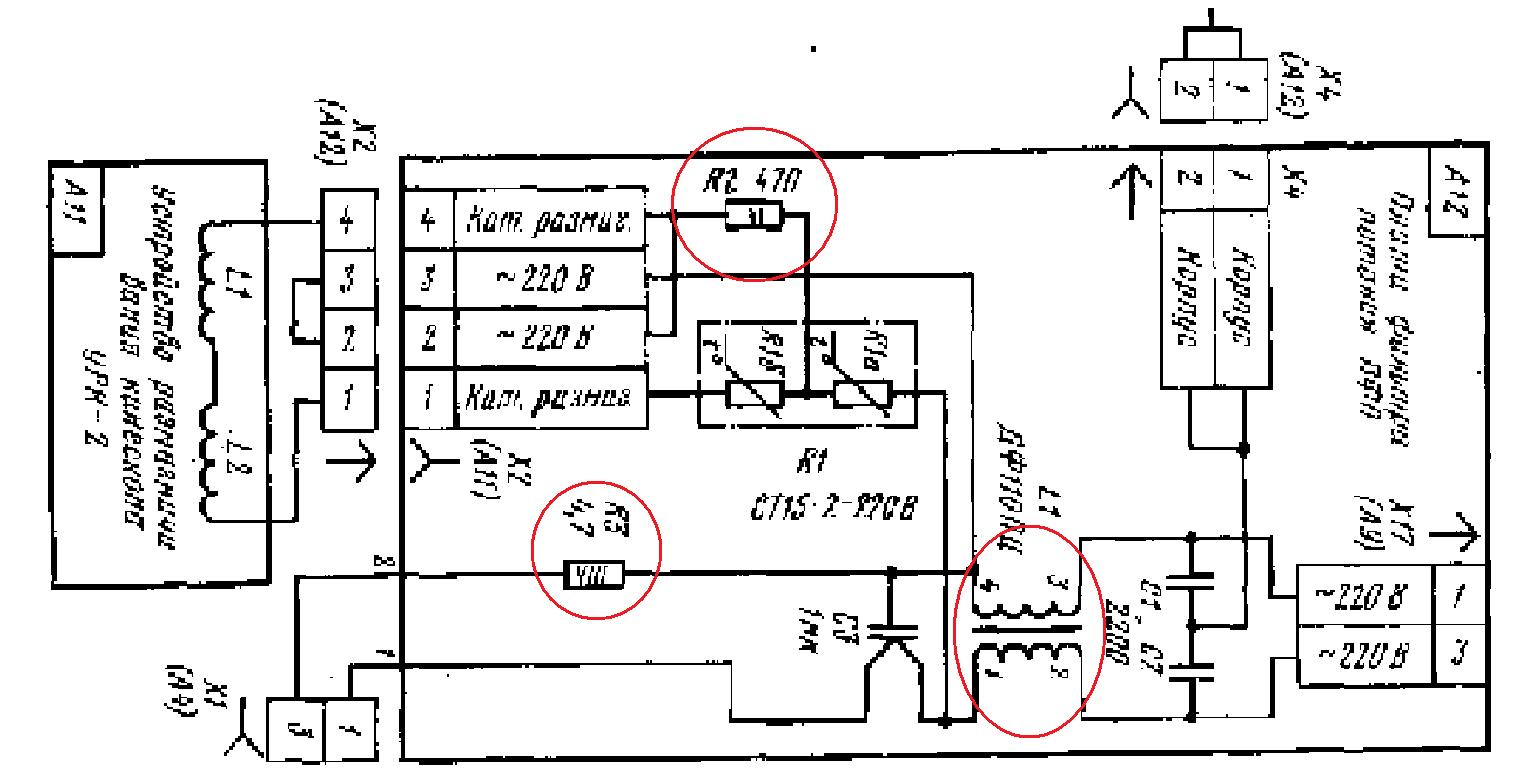

Здравствуйте уважаемые форумчане сразу прошу прощения если что то говорю неправильно поскольку назвать меня радио любителем тяжело но интерес к этому присутствует. Недавно ко мне в руки попал телевизор Таурас 1979 года выпуска я решил его починить открыл крышку и увидел что на фильтре питания сгорели резисторы расплавился трансформатор при том было такое ощущение будто он горел открытым пламенем.Схема Фильтра Непосредственно на самом блоке питания взорвались конденсаторы.Схема Блока питания
Я недолго думая порылся в хламе нашел точно таки еже элементы какие указаны в схеме впаял и включил телевизор в сеть после нажатия на кнопку питания снова взорвались конденсаторы и на фильтре вспыхнул трансформатор и полопались резисторы.
Так вот вопрос 1.почему такая реакция. 2. можно ли
трансформатор на фильтре заменить на дроссель а резисторы на какие нибудь другие а то таких больше нет.
Заранее спасибо....

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2174

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы

Замени все четыре диода в мосту Д4,Д5,Д6,Д7 и параллельные им емкости С8,С9,С12,С13.
Резисторы желательно такие же по номиналу и пофиг какого вида.
Дроссель выброси и поставь перемычки (тока смари кудой ставишь)
Проверь VT2,VT4,VS1,R14,R16
Меня только берёт ГЫГЫ шо за предохранитель крепенький такой. Катаюсь по полу смеясь

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1447

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы

FIMA , Андрюха привет! А по теме,сколько литов менять... И кинескоп!

Никнейм birluk зарегистрирован!

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1242

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы
"FIMA" писал(а):

Меня только берёт ГЫГЫ шо за предохранитель крепенький такой.

Наверно гвоздик нужного диаметра, нужно ставить нормальный ПР-3А, таких проблем бы не было!

Александр Россия

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2174

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы
"birluk" писал(а):

Андрюха привет!

Привет Серёга!!!
Там,по большому счету,телик нада менять.Кстати в 1979году о таких телах даже конструкторы с инженерами не мечтали.Началось все с середины 80х

"birluk" писал(а):

И кинескоп!

Труба в 276 стояла 4ц и я не удивлюсь увидеть ее исчо лет через 10.
Месяц два тому приносили Фотон Ц276 так он как Ленин,живее всех живых.Не хотел связываться,но ностальгия таки одолела.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

alex.titov аватар
Не в сети
Регистрация: 05/02/16
Сообщения: 4

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы

Замени все четыре диода в мосту Д4,Д5,Д6,Д7 и параллельные им емкости С8,С9,С12,С13.

завтра попробую.

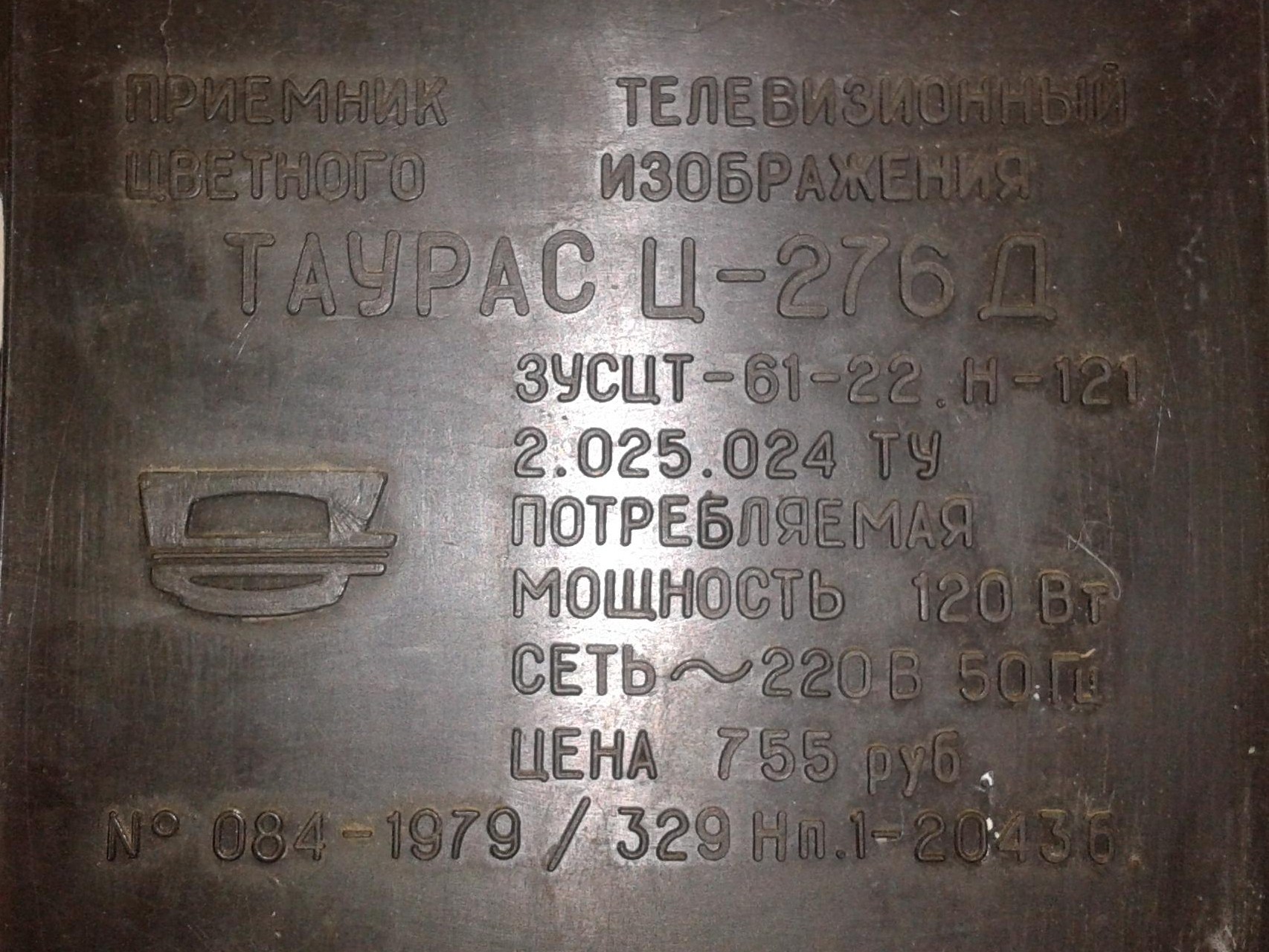

По поводу года выпуска вот доказательства.год выпаскаА покупался он в 80м году моими соседями. По их словам проработал окало 10 лет, сломался отправили на чердак где он пылился до этого года.
А предохранитель (219Т) весь черного цвета но все еще рабочий и сгорать по чему то не собирается

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2174

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы

Это артикул,а не год выпуска.
Глянь по деталям,самые свежие и есть год выпуска(примерно)

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1242

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы
"FIMA" писал(а):

Кстати в 1979году о таких телах даже конструкторы с инженерами не мечтали

Это точно, Ламповые цветные (семисотки) только начали появляться, во всю шла продажа ламповых чёрно-белых. Ламповый цветной в диковинку был. Мастерские раздельные были, по ремонту цветных телевизоров и по ремонту чёрно-белых.

Александр Россия

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1242

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы
"alex.titov" писал(а):

А предохранитель (219Т) весь черного цвета но все еще рабочий и сгорать по чему то не собирается

Там же два стеклянных в шнуре питания должно стоять!

Александр Россия

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9010

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы
"alex.titov" писал(а):

А предохранитель (219Т) весь черного цвета но все еще рабочий и сгорать по чему то не собирается

Он давно сгорел и туда впаяли вечный предохранитель, чтоб больше не горел. Горит всё вокруг, а он остаётся целым и чёрным.
А по теме - лучше БП поставить рабочий, их гора ещё у любого мастера или в старой мастерской.
И плат фильтров тоже - это то, что ты трансформатором называешь.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

alex.titov аватар
Не в сети
Регистрация: 05/02/16
Сообщения: 4

Re: Телевизор Tauras Ц276Д Взрываются конденсаторы

Это артикул,а не год выпуска.
Глянь по деталям,самые свежие и есть год выпуска(примерно)

Спорить на буду.
Блок питания заработал, заменил диодный мост и емкости С8,С9,С12,С13. после чего взрыва не последовало но блок издавал странные щелкающие звуки но после замены конденсаторов С15 С20 все прошло.
Огромное спасибо!
