Питание проца (42н) 5,3в есть
Генерация на кварце есть (32н)
С фотоприёмника на (35н) процессора, сигнал поступает.
С пусковым контактом (сетевой кнопки) всё в порядке, (16н) проца +5в при нажатии сетевой, замыкается на землю.
С памятью обмена нет! (37,38н), постоянно +5в!
(10н) POWER, постоянно 4,9в, похоже сигнал выкл.
t380998, а строку пробовал отключить? Кстати чего там питаниями с бп,мож " грязь"? Дохлых процев я не встречал,что то упустил смотри внимательней,что то ему не нравится и не стартует.
Питание проца (42н) 5,3в есть
Генерация на кварце есть (32н)
С фотоприёмника на (35н) процессора, сигнал поступает.
С пусковым контактом (сетевой кнопки) всё в порядке, (16н) проца +5в при нажатии сетевой, замыкается на землю.
С памятью обмена нет! (37,38н), постоянно +5в!
(10н) POWER, постоянно 4,9в, похоже сигнал выкл.
Кварц то генерит? И ещё пяток условий работы проца проверь. ФП отключи, клаву...
https://yandex.ru/yandsearch?&clid=2186623&text=%D1%88%D0%B0%D1%81%D1%81...
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Питание у процессора есть, 42ножка +5,3в
Минздрав, спасибо.
t380998, reset? попробуй запустить без памяти.
Да какой он!? Это что ль твоё? http://monitor.espec.ws/section1/topic123200.html
Не помню, там по клаве опрос идёт по шести что ль проводам? Если так то все сигналы посмотри.
Тут почитай: http://monitor.espec.ws/section1/topic141418.html всё ТАК ли делаешь.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Да, Проц. TMP87CH33N3033 OEC6021C
Клава 16ножка проца, при замыкание на корпус (контактом сетевой кнопки) происходит вкл, через резисторы, остальные функции.
Спасибо, посмотрю.

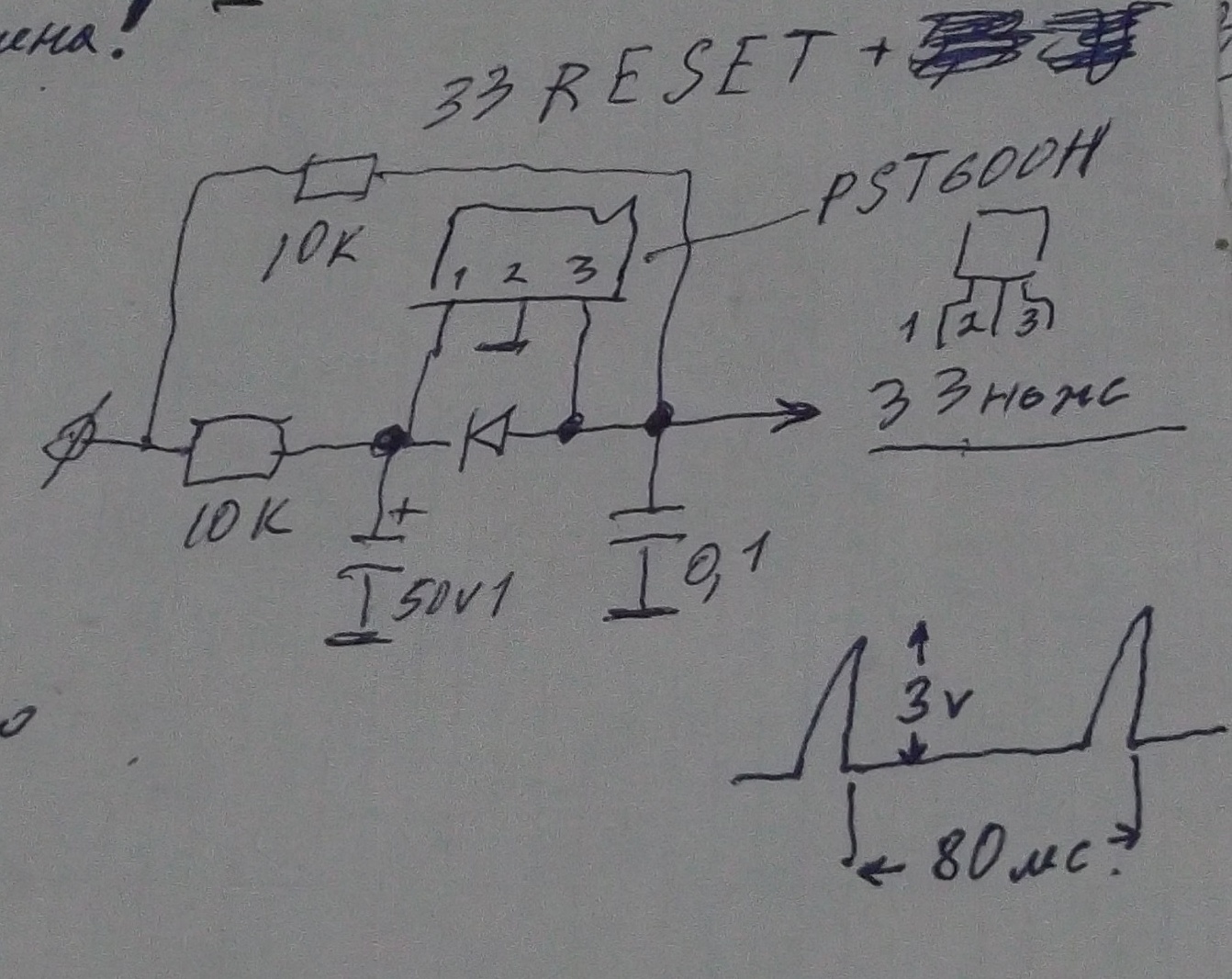

На 33нож. Проца RESET импульсы поступают, размах +3в. Без памяти тоже самое, процессор не выдаёт команду РР (POWER).
Прикрепленные файлы:
t380998, а строку пробовал отключить? Кстати чего там питаниями с бп,мож " грязь"? Дохлых процев я не встречал,что то упустил смотри внимательней,что то ему не нравится и не стартует.
