Здравствуйте. После замены строчного трансформатора (PET-22-02) (был пробой в нем) мерцают горизонтальные полосы как на фото. Звук в порядке. Почернели резисторы R196 (1 Ком) и R207 (10 Ком). Оба резистора в порядке. Что может быть? После замены трансформатора регулировки не проводились-не в курсе, нужны ли они.
08/12/2014 - 11:35

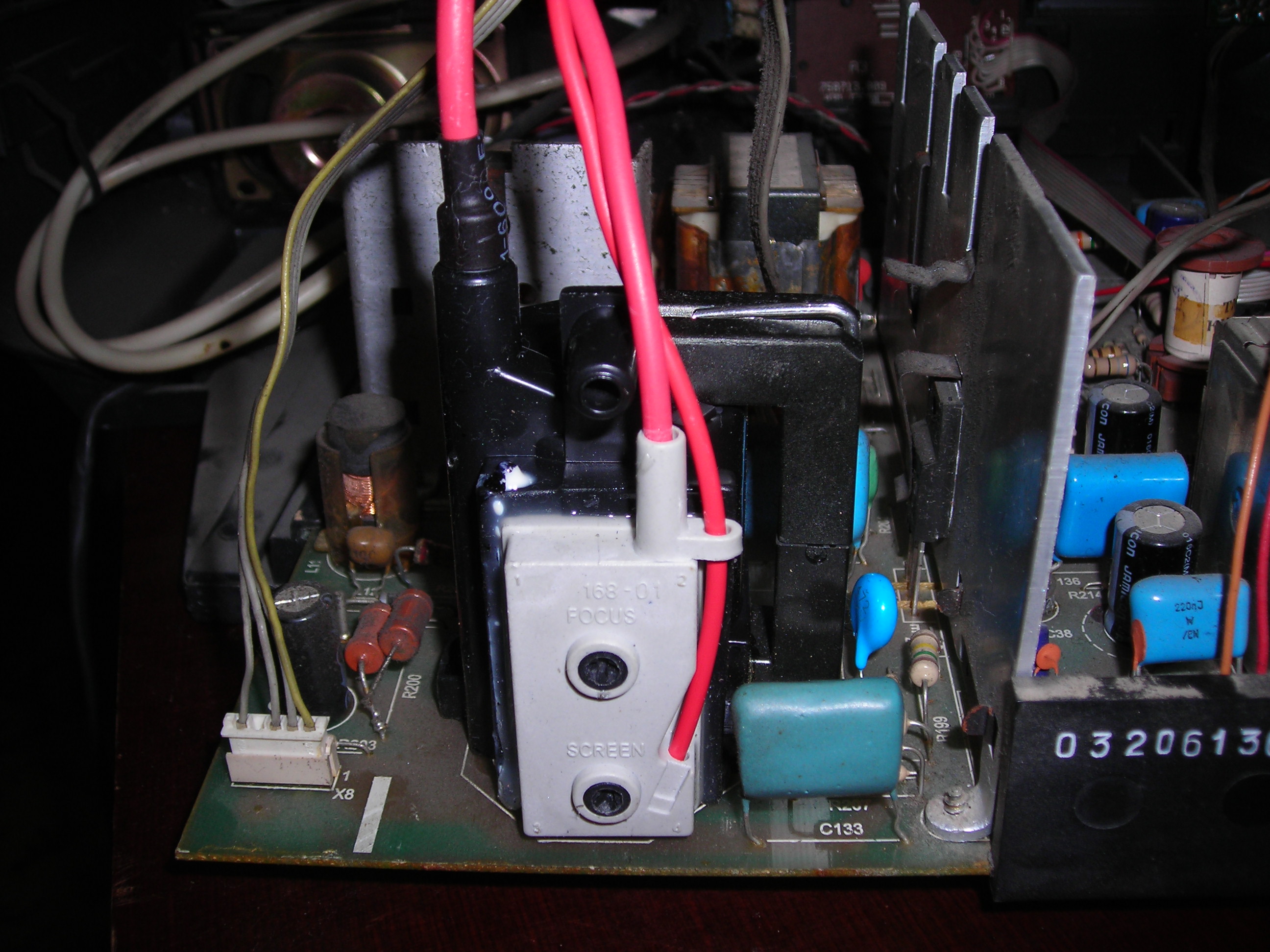

вот фото этого места и схема. на фото видно что С128 (2 Кв) до замены трансформатора замыкал дугой на сердечник трансформатора неисправного. после замены все в порядке-по крайней мере внешне. ни звуков ни шума. ни гари
Прикрепленные файлы:
C 128 и R206 R106 замени.
конденсатор не мерял, а резисторы нормальных номиналов, они просто обгорели. не уловил, заменить резисторы? эти, что вы указали, не имеют следов повреждения! R106 вообще не в этом блоке стоит... и причем R206?
Сам то как думаешь?Неужели ускоряющее с фокусом само выставится!!
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
а мерять не надо,просто замени.
все, попробую!
Ага, давай. И меряй с ИП и на ПК, результаты сюда клади.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
короче, купил конденсатор, К78-2 4700 пф 2КВ не оказалось, дали "каплю" 4700 пф 5 КВ, включил, что-то затрещало. никакого изменения. экран так и остался в полоску. решил на трансформаторе крутнуть 2 переменных резистора. СКРИН убрал полосы, ФОКУС тоже фокусировал! выходит конденсатор был годный. я просто не рискнул вчера крутить переменные резисторы, а никто не посоветовал тут! (посоветовали конечно, извиняюсь, но я не обратил внимание)!!!! в итоге все нормально,
НО! экран занимает не все поле, он меньше на 2 см по всем четырем сторонам!
как его растянуть вверх и вниз?
и когда включается, вверху белая полоса и потом появляется изображение. кстати следы белых полосок вчерашнего сообщения на черном фоне отслеживаются, но для просмотра вроде не мешают! я что-то не доделал, так чувствую
фото прилагаю
Прикрепленные файлы:
вот фото экрана. белой линией я изобразил полное поле как у рабочего телевизора. а показывает так, как видите
Прикрепленные файлы:
при переключении каналов картина в этот момент сжимается еще на 2 сантиметра и снова восстанавливается. и так с каждым нажатием. что-то не то
