блок питания astec АА20850 HP DesignJet 500

[Решено]
7 сообщений / 0 новых
Последнее сообщение
d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

блок питания astec АА20850 HP DesignJet 500

состав:микросхемы- AS3843 и LM393N и lm324 n и LM339N и as3843(маленькая восьминогая с задней стороны платы,)
диодный мост,d2sb,две емкости 680мкф 200в,симистор вт136-800е , (220/110в)),,, в большом корпусе стоит трех нога 43срq100,,(в магазине сказали диодшетки 50амп 100 в) (еще поправка возможно там стоит другой ключ так как у нас в цеху есть студент и именно эту деталь выпаивал он что бы проверить и мог спутать ее с другой не исключаю , студент есть студент,там мог стоять полевой транзистор к4108, хотя может я ему просто не доверяю) 3 оптопары 817с,трансфрматор-85200038590R04C5/ASTEC -155-10B 0437-05???ТРАНСФОРМАТОР 85200038620 R03/ASTEC C50437-09,. ТРАНЗИСТОРЫ , А 966, А 950.stpr1620ct туm112, / ииии .( AS431 Я НЕ ЗНАЮ ЧТО ЭТО В МАЛЕНЬКОМ КОРПУСЕ три ноги краиние запаралелены),диодышетки - irf540вроде все ,
неисправность . когда я взял эту бп в руки он был черный , так как кондеры 680мкф вздутые, симитр дохлый, ключ дохлый, диодный мост диод в нем пробит1, заменил на 6а, stpr1620ct пробит две ноги на коротко , заменил, 3 оптопары 817с одна из них пробиты 1-2нога заменил все три,диодышетки - irf540заменил,по всей плате проверил все ризисторы на сопротивления по декодору цветовой маркировки , все в норме , диоды и стабилитроны все прозвонил в норме , варисторы вхлам дохлые, заменил поставил на 250 в,транзисторы не выпаивал все прозвонил в плате вроде звоняться,короткого в схеме нет ,при включении поставил лмпочку на 75 ватт лампа вспихивает тухнет и горит в пол накала, при этом ключ через секунды 3-4 бахает,напряжения на кондерах 160в, выпаяв ключ и симистор лампа вспыхивает и тухнет вроде как бы все работает, ну и естественно во вторичке нуль вольт, вопрос такой нужно ли нагружать вторичные цепи (3.3в5в12в32в) если на месте предохранителя стоит лампа 75ватт,?????
я отпилил краинию ногу трансформатора первичной обмотке идет по дорожке от диодного моста +, на третьем фото покажу . все запчасти стоят на месте , лампочка загорелась и потухла то есть нет нагрузки ,на отпиленной дорожке 240в ,( тоесть между пропиломи)

Прикрепленные файлы:

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec АА20850 HP DesignJet 500

мастера есть какие ни будь соображения?

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec АА20850 HP DesignJet 500

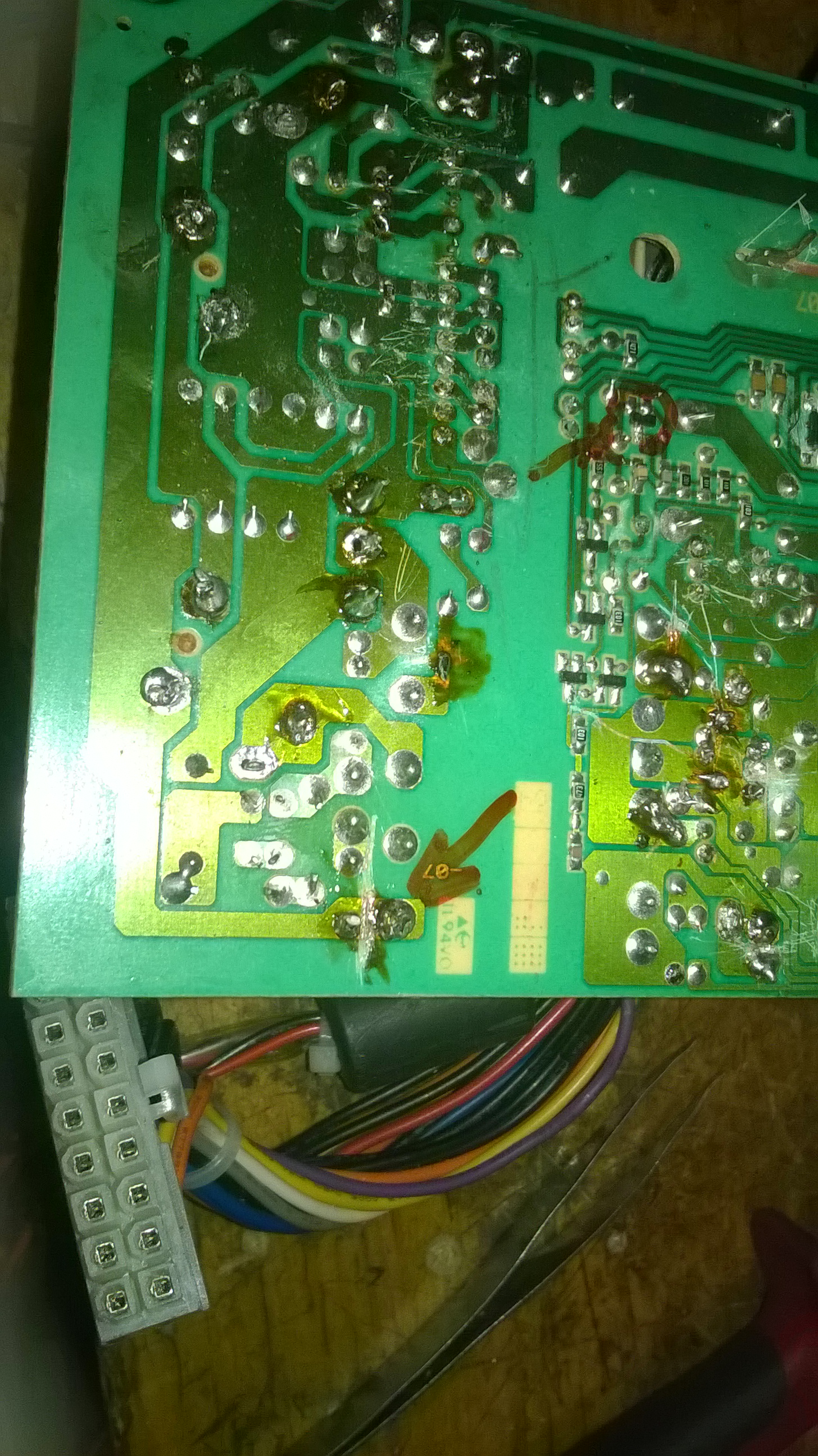

стрелочкой пропил отметен

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9008

Re: блок питания astec АА20850 HP DesignJet 500
"d838" писал(а):

... ... на отпиленной дорожке 240в

Не знаю Какой дорожке... какие диоды... и всё остальное? Ноги... ключи... Где это всё? Думаешь, по фото кто то будет что то искать? Я думаю, просто уверен - нет. По схеме могут подсказать что то, но... вряд ли что получится...

"d838" писал(а):

напряжения на кондерах 160в,

Каких, где? Шок И так далее...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec АА20850 HP DesignJet 500

то есть мне надо схему рисовать???

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec АА20850 HP DesignJet 500

"d838" писал(а):
напряжения на кондерах 160в,

Каких, где? Шок И так далее...,,
вобще то я всего их два кондера написал , на них 160 вольт

cool-nemec аватар
Не в сети
Регистрация: 10/03/17
Сообщения: 1

Re: блок питания astec АА20850 HP DesignJet 500

где на схемах симистор находится?
