блок питания astec 20850

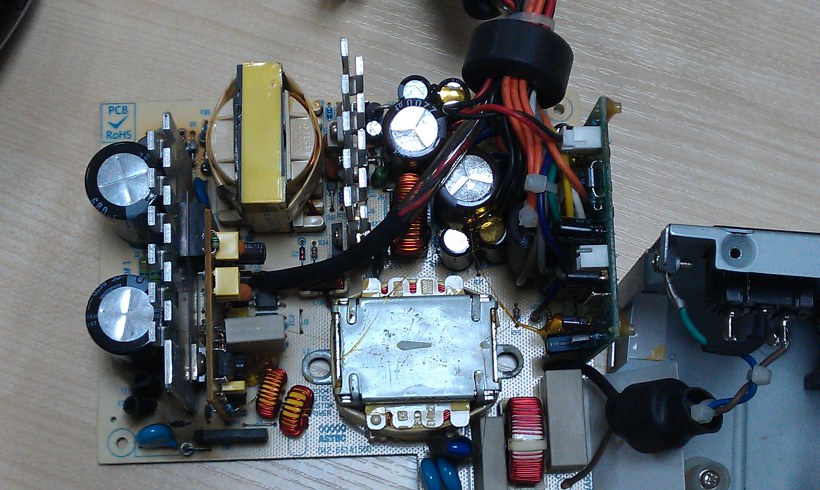

всем привет поступил блок питания с плоттера, HP DesignJet 500. диагноз здох и хорошо сдох, не знаю что с ним делали , но я его мыл пол дня , он был весь черныи ,короче :вых напряжения , 3,3в, 12в, 5в,32в. похож на компьюбтерный, состав бп:симистор вт136-800е,микрухи AS3842 и LM393N . я так думаю что это стабилизатор или нет, вобщем ,самому бп больше 11 лет , не выключался из сети ни разу , очень много названия запчастей не видно рядом с симистором стоит трех нога большая , названия затерто напроч , пробит на коротко , подумал диод шетки , поставил включил через лампочку . лампочка вспыхнула . потухла и снова ярко загорелось , выключил , диод шетки сдох сразу , заменил варистор . емкости по входу после дмоста . 200 в 680 мкф . симистор тоже пробит только не до конца пробит , но заменил , выпаял плату где стоят микрухи AS3842 и LM393N , начал прозванивать все все от ножи до ножки . резисторы все по маркировке в поряде , кз нет , кондеры там их не много но вроде в норе , проверял прибором для кондера , три оптопары . стоят , 817 буквы не видно , дальше стоят еще три трехноги диодые сборки и одна 1620 букв тоже не видно , но звоняться нормально , по всей плате резисторы в норме , вторая вертикальная плата , стоит две микрухи , по 14 ног, к сожалению названия плохо видно но впроцессе что видно напишу ,вобщем когда я выпаиваю симистор и рядом находящиися диодшетки , то лампа вспыхивает и тухнет , в паиваю все пипец горит , диодный мост на 6 ампер но живой , вобщем ребят помогите со схемой если есть будьте любезны , фото бп скачал с итернетанета точно такой же как мой , просто мои уж плохо видно.

Прикрепленные файлы:

birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1447

Re: блок питания astec 20850
"d838" писал(а):

микрухи AS3842 и LM393N . я так думаю что это стабилизатор или нет,

нет,1) ШИМ, 2)сдвоенный компаратор. Про силовой ключ не слова,одни

"d838" писал(а):

диодшетки

"d838" писал(а):

вторая вертикальная плата , стоит две микрухи , по 14 ног, к сожалению названия плохо видно

LM324N и LM339N-,это ОУ и счетверенный компаратор соответственно.

одна 1620 букв тоже не видно

в холодной части?
симистор стоит в схеме автоопределения сети 110V/220V/

Никнейм birluk зарегистрирован!

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec 20850

доброе утро . вобшем оптопара sfr617a в горячей части стоит 43ср (дальше или нуль или о или q) взорваный .

LM324N и LM339N-,это ОУ и счетверенный компаратор соответственно.
да именно эти микрухи, что еще описать . и есть ли схема у кого . ,???

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec 20850

в холодной части irf540,и вот этот одна 1620 букв тоже не видно. разглядел stpr1620ct

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec 20850

вобщем тестром и глазами я определил такие дохлые запчасти . два кондера 680мкф 200 в . дутые, stpr1620ct во все стороны кз , sfr617a одна из трех средня , 1-2 нога в кз ,43ср (дальше или нуль или о или q) взорваный .диод на коротко в х.ч.sb5100,варисторы , х знает какие взорваны в хлам .оба, так то вроде все . в х.ч. кондеры не мерил не выпаива л

birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1447

Re: блок питания astec 20850
"d838" писал(а):

stpr1620ct

ultra Fast,схемы нет и думаю не найдешь,даташиты в помощь.

"d838" писал(а):

два кондера 680мкф 200 в . дутые

Повышенное питание сети однако.Так что по поводу силового ключа?

Никнейм birluk зарегистрирован!

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec 20850

силовой ключ , это в горячей точке ????:

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec 20850

43ср (дальше или нуль или о или q) взорваный

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec 20850

если чесно очень редко тяжкие еисправности , вот их три бп и две сварки ,

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec 20850

а там мог стоять , к 4108

d838 аватар
Не в сети
Регистрация: 11/05/12
Сообщения: 141

Re: блок питания astec 20850

просто у меня студент я его учу и он мог вполне спутать , взорвоный положить43ср (дальше или нуль или о или q) взорваный
