Здрасти. скажу сразу что телевизоры чинить не приходилось, занимаюсь сотовыми, но есть желание повозится с ТВ. причина в следующем: на экране появились три горизонтальные полосы красн, син, зел., примерно одинаковые по ширине. границы полос хорошо видны без сигнала с антены. при сигнале с антены цвет изображения искажается не те цвета. возможно причина поломки пустяковая, но так как я тут не силен то увы... Буду рад если у кого то найдётся время объяснить в чем причина и что с этим делать. фото прикладываю

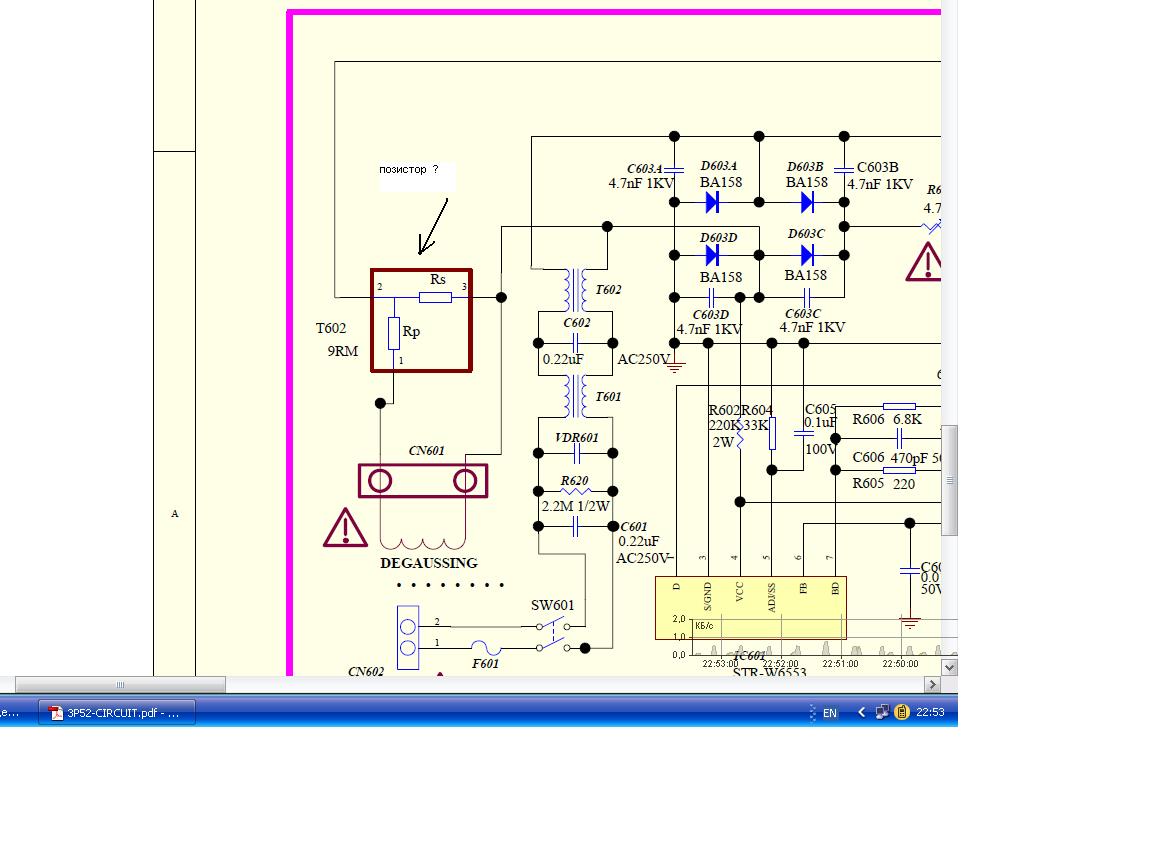

http://monitor.espec.ws/section1/post839477.html- здесь нашёл что находится на плате и схема
Читай: http://www.google.com/cse?cx=003760302459627351962%3Ax0ksyshnkb8&ie=UTF-... у тебя то же самое.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
master m, у тебя ссылка не работает, если оставляешь ссылку, нужно проверять, как она работает.
http://monitor.espec.ws/section1/post839477.html - нужно так!
Erisson 1405 шасси 3P52 - а лучше так!
master m, знаешь, что такое петля размагничивания в телевизоре и для чего она нужна?
C сомнением,ведь в последних моделях сотовых стоят ЖК панели,а раньше были кинескопчики и на них были петелечки
И Вам не хворать.Чо заставило в телик лезть?Хотя може и не доведется,ну тока за позистор.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Минздрав, спасиб за ссылочку вечерком посм
t380998, ссылку не проверил,копирование- вставка не прокатила, про петлю не слышал , но почитаю.
FIMA
жаль что телефонами 2года всего занимаюсь,не застал
поломка и желание сделать что-то из бытовухи
про позисторы почитал, интересно. на очереди петля размагничивания

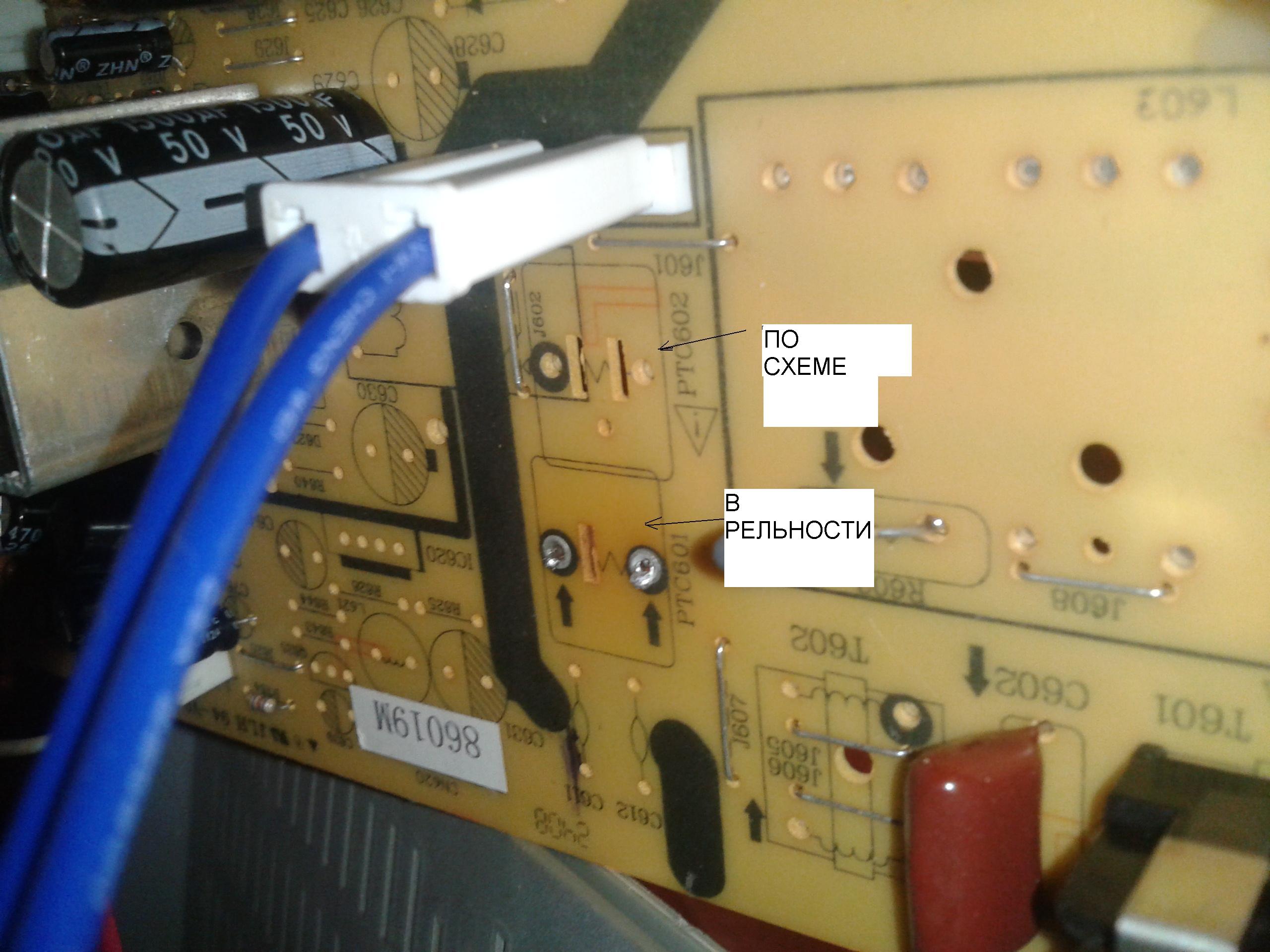

расположение деталюхи на плате не сходится с тем что в сервис мануале. фото прилагаю
Прикрепленные файлы:
Не страшно,он таки есть!!!!
Обычно черного цвета на 2 или 3 вывода,но попадаются и альбиносы.
находится в районе разьема петли размагничивания с характерным почернением платы под ним.
С ним не нужно экспериментировать-просто заменить.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Это точно, просто купи новый с 2ногами и замени, должно всё получиться.
Можешь померить сопротивление у старого и нового позистора и сам всё поймёшь.
Обязательно напиши о результатах! Удачи.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
