марка: DAEWOO
модель: DLP-37C7
шасси: SL-500P
процесор: MST96889LD-LF
блок питания: FEL-37H
состав БП: IC1-L6562N, IC2-L6598, IC3-A6252
изготоплен: КРООИ "ПкВ" Калининград в 2008г.
Прошу всех профи помочь с ремонтом телевизора. Сразу поясню что я любитель самоучка я не професионал, ну и соответственно ремонтом радиопаратуры занимаюсь не каждый день, поэтому сразу извеняюсь если начну тупить или что то не понимать. Купил в марте 2008 года, за время эксплуатации ломается второй раз. В первом случаи перестал растягивать картинку с компьютера на весь экран, нашёл где то в интернете причину, помогла замена на шасси U17-24C32A. Сейчас сломался во второй раз, перестал вообще включатся, причём нажатие кнопок с пульта д/у светодиод на панели моргает от всех кнопок кроме POWER. Нажатие на кнопку питания на панели тоже не реагирует. На блоке питания и шасси внешних повреждений нет, в дежурном режиме блок питания выдаёт вот такие параметры:
CN3
DIM----------3.22V
B/O----------0.06V
N/C----------0
G-------------0
G-------------0
5VS---------4.98V
5VS---------4.98V
12V----------0.86V
CN4
12V----------0.86V
12V----------0.86V
G-------------0
G-------------0
5VS---------4.98V
PON(P/O)-0.02V
G-------------0
G-------------0
5VS---------4.98V
CN2
29V----------0
29V----------0
G-------------0
G-------------0
На ключ пускового реле Q4 в блоке питания напряжение не поступает. С кнопки POWER на панели дошёл до ног процесора (есть перепад напряжения при нажатии на кпопку POWER) и всё, дальше забуксовал. Может быть кто то сталкивался с такой конкретно неисправностью в этом или похожем телевизоре? Буду очень признателен за помощь!!!
В замерах не наблюдается питание инвертора.
Возможно собака порылась в самом инверторе тем самым садит питание.
А возможно и нет его с БП.
Откинь нагрузку от 12v и сделай замеры заново.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
Это пока до лампочки, сам проц работает ли? Условия его работы в гугеле, там много, чего надо для старта.
Не знаю, где это и что это, я понял, что сигнал на запуск БП не поступает. Так?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Да не поступает. Транзистор Q4 закорачивает катушку пускового реле на массу, при принудительном закорачивании реле срабатывает а запуска ТВ нет.
И со схемой не знаю, а без схемы вообще там делать нечего, слишком глубоко всё идёт:
Проц не работает или прокладка между ним и БП. Ищи схему и изучай условия старта проца. Осцилл обязателен. Как и работа с ним.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
На шасси:
J9
3.3v-----3.3v
PWR---1.75v
STB----0
KEY2--1.73v
GND---0
IR-------3.17v
J8
KEY2--1.73v
GND---0
KEY1--1.79v
GND---0
GND---0
Питание инвертора в дежурном режиме с 1 по 10 (24v и GND) по нулям
11.NC-----0.13v
12.B/O----0.06v
13.DIM----3.22v
14.NC-----0.29v
Нашёл схему (http://varanius.ru/download_11874.html) и точно такую неисправность (http://monitor.espec.ws/section31/topic168722.html). Завтра попрубую память купить и поменять.
про еср никто не сказал потому что не видно на фото пухляков.а автору....
.это как про суслика:видишь поле?--вижу..а суслика?--нет...а он-есть!

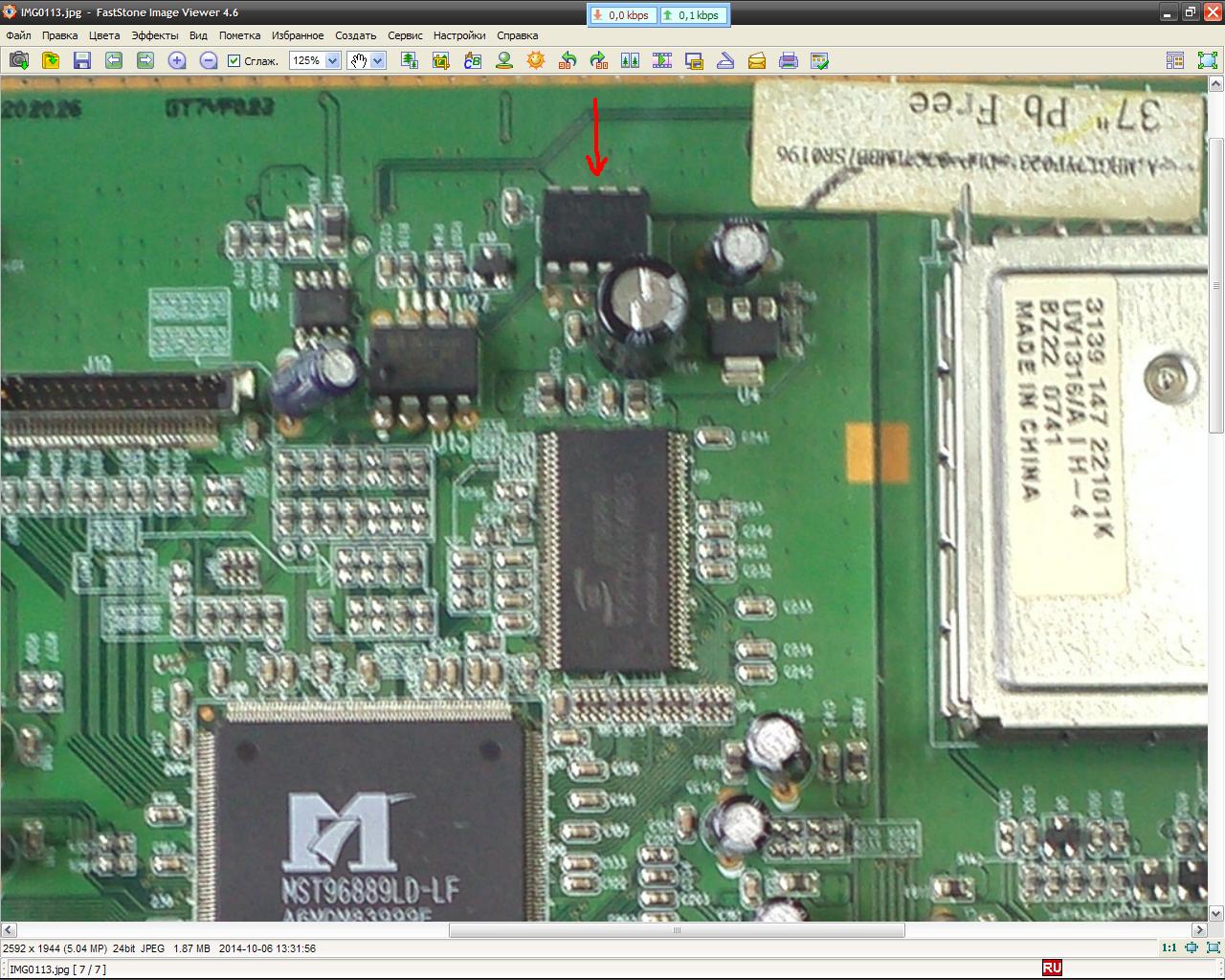

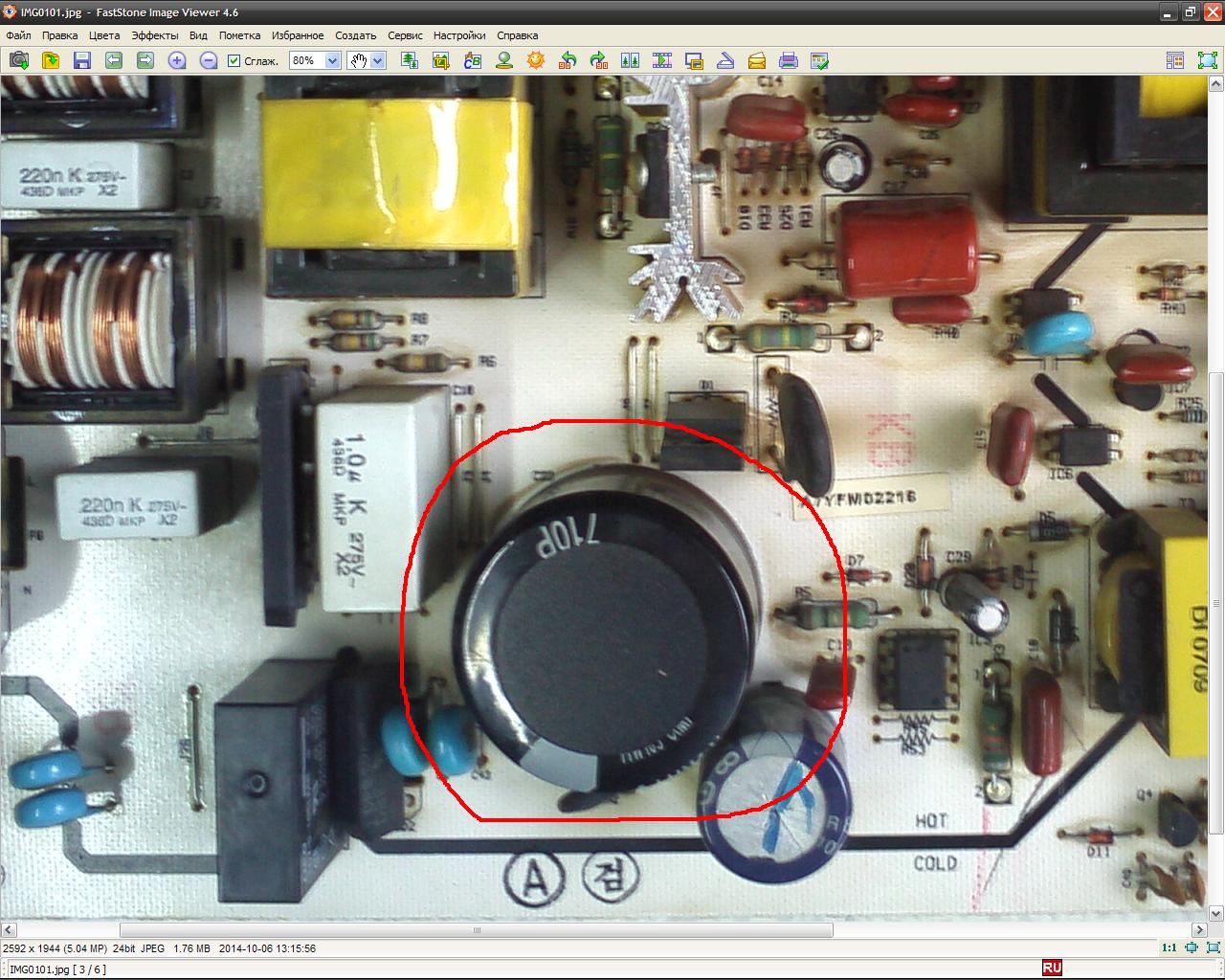

Есть положительные результаты, сегодня купил 24C32A (была только с индексом А, при первом ремонте ставил такую же и всё работало). Телевизор начал сам включатся и через секунд 15-20 выключатся и так до бесконечности. Кнопки громкости, меню работают. Ещё есть подозрения на самый большой конденсатор в блоке питания 150 mf - 450v не очень мне нравится его внешний вид, сразу купить не догодался тормознул, куплю завтра. А такого глюка с бесконечным включеним/выключением у вас не было? Подскажите!
Прикрепленные файлы:
Очень-очень разные причины этого.
Можно ведь напряжение померить в ДР и РР. Ремонт проводится по внешнему виду? Остальное не вызывает подозрений?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Замена конденсатора 150mf-450v не помогла. Отключал J9 разъём инфракрасного порта и J8 разъём кнопок на панели, продолжает сам включатся и выключатся, изображение и звук есть.
Не знаю где померить напряжение в ДР и РР. Эти термены мне не известны. Дальше не знаю где искать.
Рекомендую найти толкового мастера, пока аппарат ещё можно починить. Эта техника не для новичка и даже не для среднего уровня.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
