Состав LCD TV Toshiba 40LV655PR
Main Board - PE0772
V28A001020A1
Cpu - MST 6B885GL-LF-3
Flash - atmel 26DF161A
Eeprom - 24C08W
Блок питания DPS - 276AP A
TCON SYNC60C4LV0.3
Invertor SSI_400_14A01
на наклейке надпись INV40N14A
собран на IC SEM2107 и 14 транзисторных сборках AO4614
24/03/2014 - 21:25
- Вход или регистрация для ответа
Проблема с изображением LCD TV Toshiba 40LV655PR
- Вход или регистрация для ответа
 Скачать сервис мануал телевизора Toshiba 40LV655P
- Вход или регистрация для ответа
 Здраствуйте.
Телевизор после пожара, был закопчённый внутри, пришлось мыть кисточкой со спиртом.И наверно ещё в телевизоре был конденсат потому как не лужённые части платы както поржавели(окислились)что ли.После ремонта БП телевизор запустился, настраиваются каналы, есть звук но с изображением проблема.С такой неисправностью раньше не сталкивался.На фото 7489 изображение ото обычной эфирной антенны.
БП модель DPS-276AP A
Напряжения на разъёмах бп
PJ91
1Power_Protect +3.5V
2Power_Sig +3.1vV
3AC_Detect +3.3V
4Power_LCD +3.1V
5,6SGND 0v
7,8 LCD +12.08V
PJ90
1,2Sound_Gnd 0V
3,4Sound +18.0V
5 +24.3V
6,8,12,14Sgnd 0V
7Power_TV +3.0V
9,10,11 +12.2V
13 +5.2V
P861
1,2,3,4Vini +24.3V
6,7,8,9,10 Sgnd 0V
Прикрепленные файлы:
- Вход или регистрация для ответа

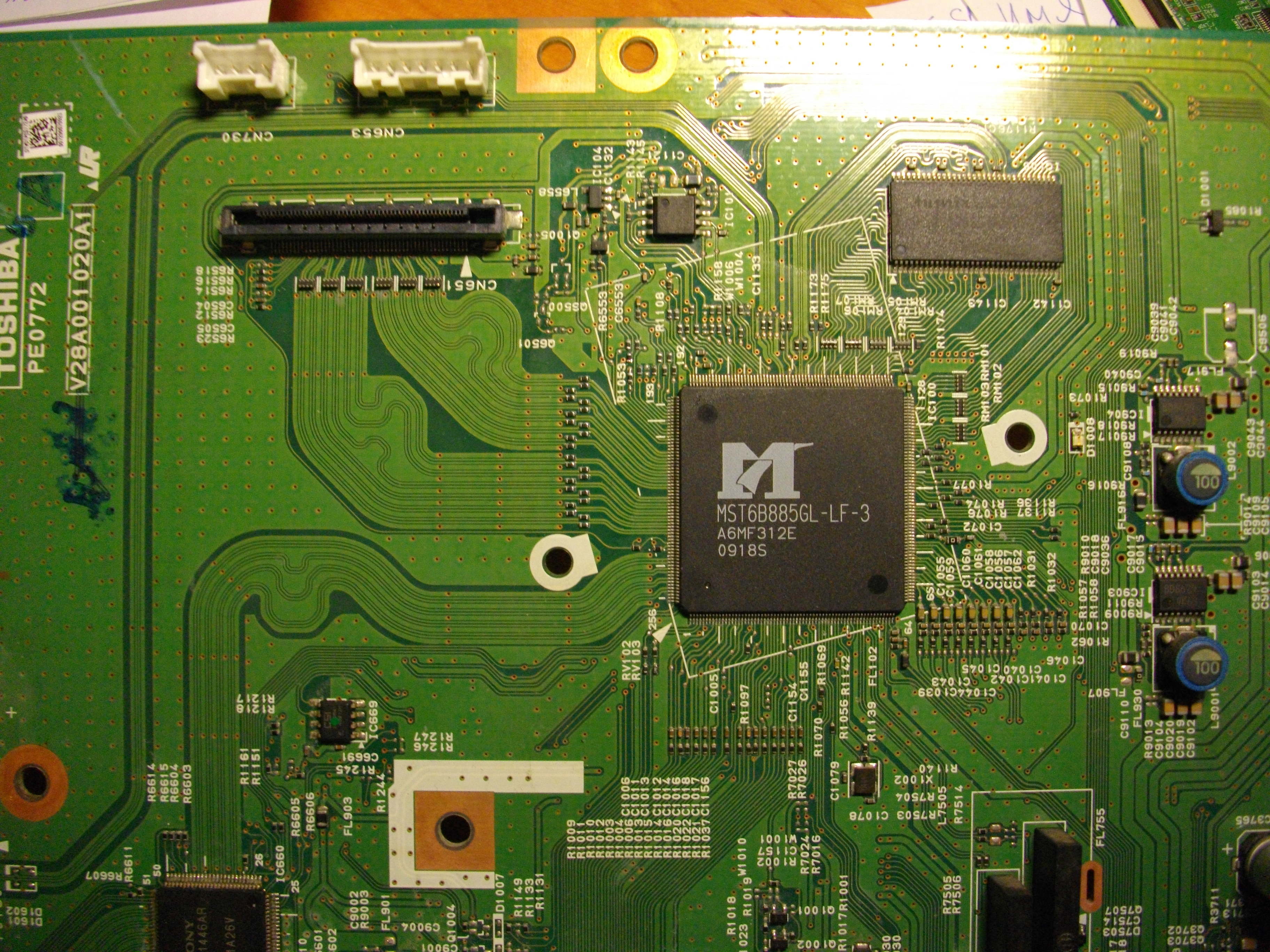

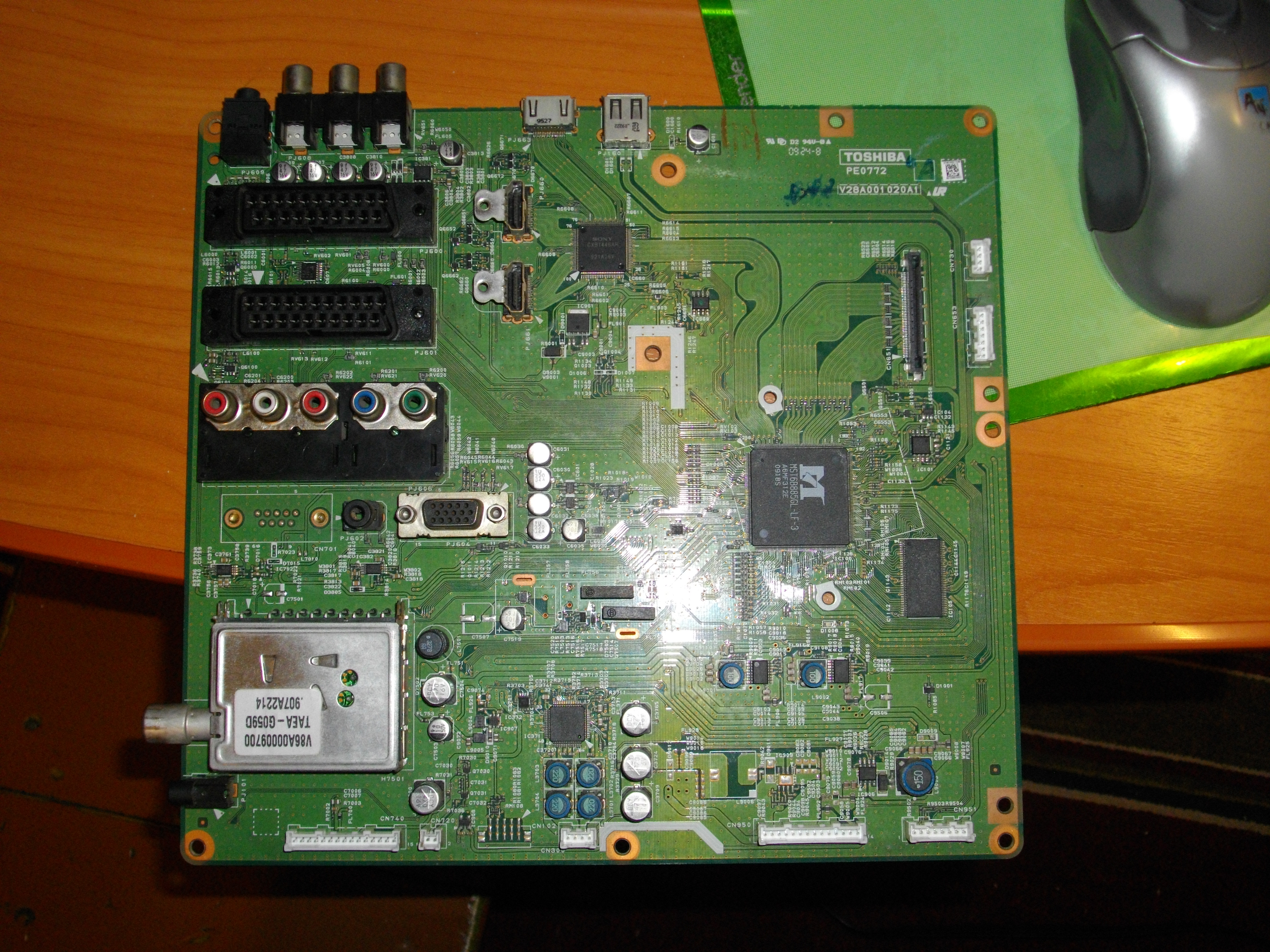

 Main Board - PE0772
V28A001020A1
Cpu - MST 6B885GL-LF-3
Flash - atmel 26DF161A
Eeprom - 24C08W
напряжения на выв. IC100 MST 6B885GL-LF-3
18,37,48,52,59,61,64,69,96,128,162,166,186,195,202,222,236,245 - +3.3v
111,127,132,138,143,149,154 - +2.6v
98,109,173,209,242 - +1.2v
Прикрепленные файлы:
- Вход или регистрация для ответа
 вот ёщё несколько фоток, подключал тв через разъём HDMI
Прикрепленные файлы:
- Вход или регистрация для ответа
 Tcon MODEL: SYNC60C4LV0.3
Состав;
ICT1 - THF930I
LMU4142TI
0926TA29
ICM1 - W9864G2GH-6
OP1,PO2 - I7814HS
ICE - 24C64WP
ICV1 - I7975
IC20 - XC95144XL
TQG100AWN0925
D3648512A
ICT4 - KECYWB66
ICC1 - MAX9591
ICS1 - +1181L
0920A1
ICD2 - KA1718
ICD1 - TPS65167
Напряжения в контрольных точках Tcona
Питание Tcon +12.07v
VIN +12.05V
AVDD +15.1V
TEMP +1.79V
VON +19.45V
VOFF -7.49V
3.3V - OK
VON_P +22.7V
1.8V - OK
DEO +2.32V
T_RD +3.32V
SSCLK0 +1.43V
SSCLK1 +1.55V
KB +2.2V
RST +3.2V
DSW +2.21V
VREF_L-L +0.31V
VREF_L-H +6.12V
VREF_U-L +8.91V
VREF_U-H +14.77V
CLKM +1.48V
VSTL +6.04V
VCOM_L +6.53V
VCOMG2L +6.35V
VCOMG1 +6.41V
VDDQ +3.31V
WP1 0V
VR +8.27V
DRN +11.12V
CV0 +8.25V
TD0 +2.3V
TD1 +3.3V
TMS +3.3V
TCK +2.4V
DQM 0V
WE +3.3V
CAS +3.3V
RAS +3.3V
CS +3.28V
CLKM +1.47V
Напряжения на разъёмах Tcona
CN11
1,2,3,4,5 +12.08v
6,7,8,9,16,19,24,31,34,39,45 0v
10 +1.32v
11 +1.15v
12 +1.35v
13 +1.12v
14 +1.36v
15 +1.11v
17 +1.21v
18 +1.27v
20 +1.40v
21 +1.07v
22 +1.43v
23 +1.04v
25 +1.31v
26 +1.16v
27 +1.36v
28 +1.12v
29 +1.35v
30 +1.10v
32 +1.20v
33 +1.26v
35 +1.40v
36 +1.06v
37 +1.43v
38 +1.04v
40,41 +3.33v
42 0V
43 0V
44 0V
FPC_LEFT
1,2 0V GND
3 0v
4,5,6 +15.08v
7 +6.54v
8 +6.58v
9 +19.5v
10 +1.8v
11 +2.69v
12 0v
13 -7.5v
14 +6.05v
15 +14.8v
16 +13.9v
17 +12.07v
18 +11.52v
19 +11.06v
20 +01.65v
21 +10.42v
22 +10.29v
23 +8.93v
24 +0.13v
25 F_LV0P +1.15V
26 F_LV0N +1.21V
27 0V GND
28 F_LV1P 1.11V
29 F_LV1N +1.26V
30 0V GND
31 F_LV2P 1.10V
32 F_LV2N +1.23V
33 0V GND
34 F_LV3P 1.07V
35 F_LV3N +1.28V
36 0V GND
37 F_CLKP 1.18V
38 F_ CLKN +1.18V
39 0V GND
40 F_LV4P 1.10V
41 F_LV4N +1.23V
42 0V GND
43 F_LV5P 1.10V
44 F_LV5N 1.26V
45 0V GND
46 F_LV6P +1.13V
47 F_LV6N +1.23V
48 0V GND
49 F_LV7P +1.07V
50 F_LV7N +1.28V
51 +1.67V
52 +6.15V
53 +4.97V
54 +4.83V
55 +4.58V
56 +4.0V
57 +3.55V
58 +3.0V
59 +0.95V
60 +0.33V
61 +6.54V
62 VCOMS1 +6.58V
63 VCOMS2 +6.58V
64,65 +3.33V
66 0V
67,68 0V GND
FPC_RIGT
1,2 0V GND
3 0v
4,5,6 +15.08v
7 VCOMS4 +6.35V
8 VCOMS3 +6.4V
9 F_VCOM_R 0V
10 VGMA1 14.79V
11 VGMA2 13.9V
12 VGMA3 12.07V
13 VGMA4 +11.53V
14 VGMA5 +11.06V
15 VGMA6 +10.65V
16 VGMA7 +10.42V
17 VGMA8 +10.29V
18 VGMA9 +8.93V
19 TP +0.14V
20 B_LV0P +1.07V
21 B_LV0N +1.26V
22 0V GND
23 B_LV1P +1.14V
24 B_LV1N +1.21V
25 0V GND
26B_LV2P +1.14V
27 B_LB2N +1.21V
28 0V GND
29 B_LV3P +1.06V
30 B_LV3N +1.27V
31 0V GND
32 B_CLKP +1.17V
33 B_CLKN +1.17V
34 0V GND
35 B_LV4P +1.07V
36 B_LV4N +1.26V
37 0V GND
38 B_LV5P +1.17V
39 B_LV5N +1.22V
40 0V GND
41 B_LV6P +1.13V
42 B_LV6N +1.22V
43 0V GND
44 B_LV7P +1.06V
45 B_LV7N +1.27V
46 REV +1.67V
47 VGMA10 +6.16V
48 VGMA11 +4.96V
49 VGMA12 +4.83V
50 VGMA13 +4.58V
51 VGMA14 +4.00V
52 VGMA15 +3.55V
53 VGMA16 +3.01V
54 VGMA17 +0.95V
55 VGMA18 +4.57V
56 VSTR +6.02V
57 -7.49V
58 STV 0V
59 CPV2 +1.79V
60 CPV1 +2.68V
61 +19.5V
62 VCOMG2R 0V
63 VCOMG3 +6.35V
64 +3.35V
65 +3.33V
66 0V
67,68 0V GND
Прикрепленные файлы:
- Вход или регистрация для ответа
 я не знаю как правильно вы поступите-наверное проще будет живой майн найти .потому что всё пропаять\восстановить оч.проблемно будет.блоки гнить будут потихоньку после сырости
- Вход или регистрация для ответа
 блоки больше закоптились а всё подозрительное я пропаял.Мне помогли бы определиться в каком блоке неисправность и что дальше делать ато мозги уже закипают .И ещё можно ли в этом шасси сделать в сервисе резет на заводские настройки?Пойду изучать мануал.
- Вход или регистрация для ответа

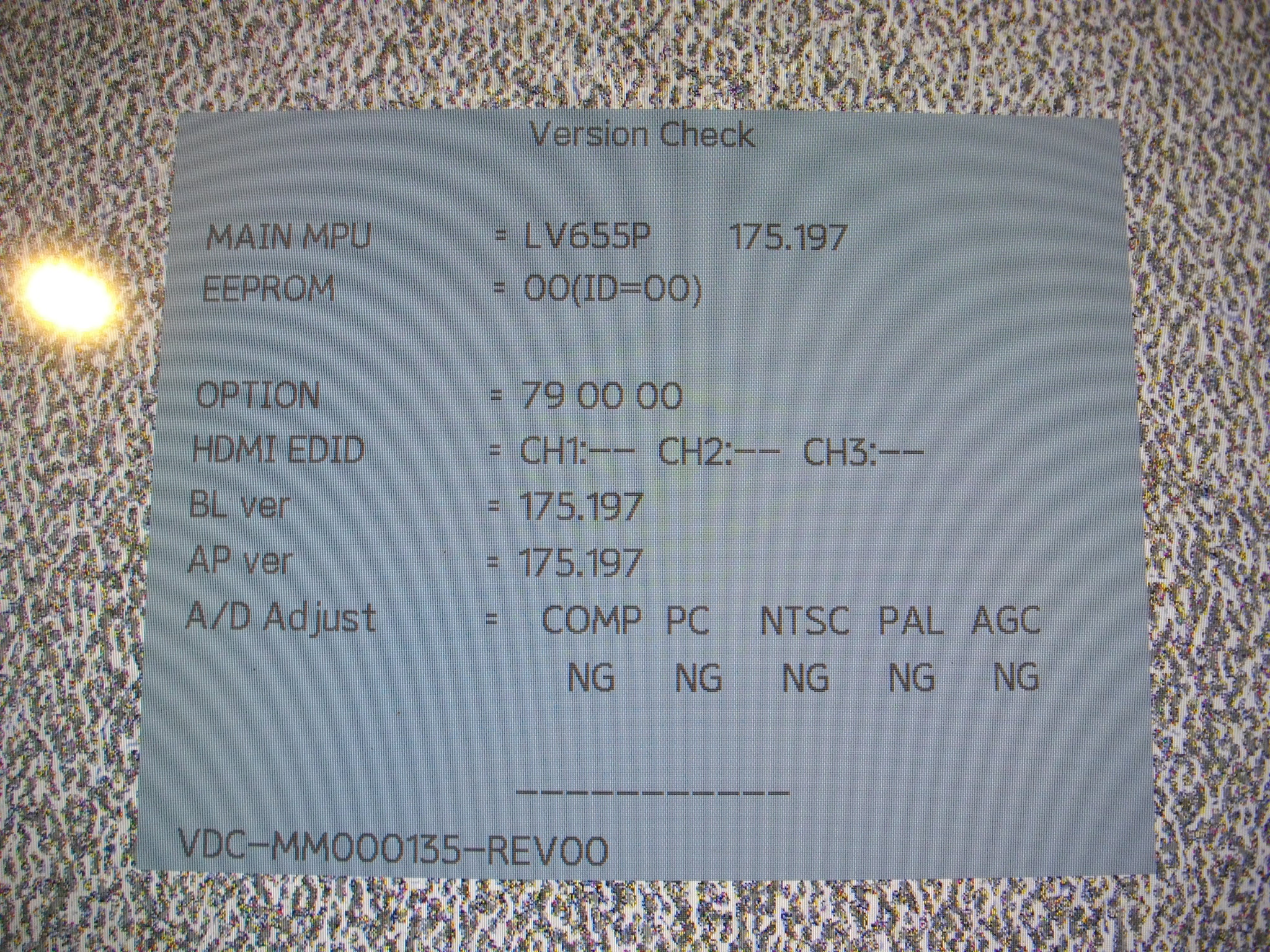

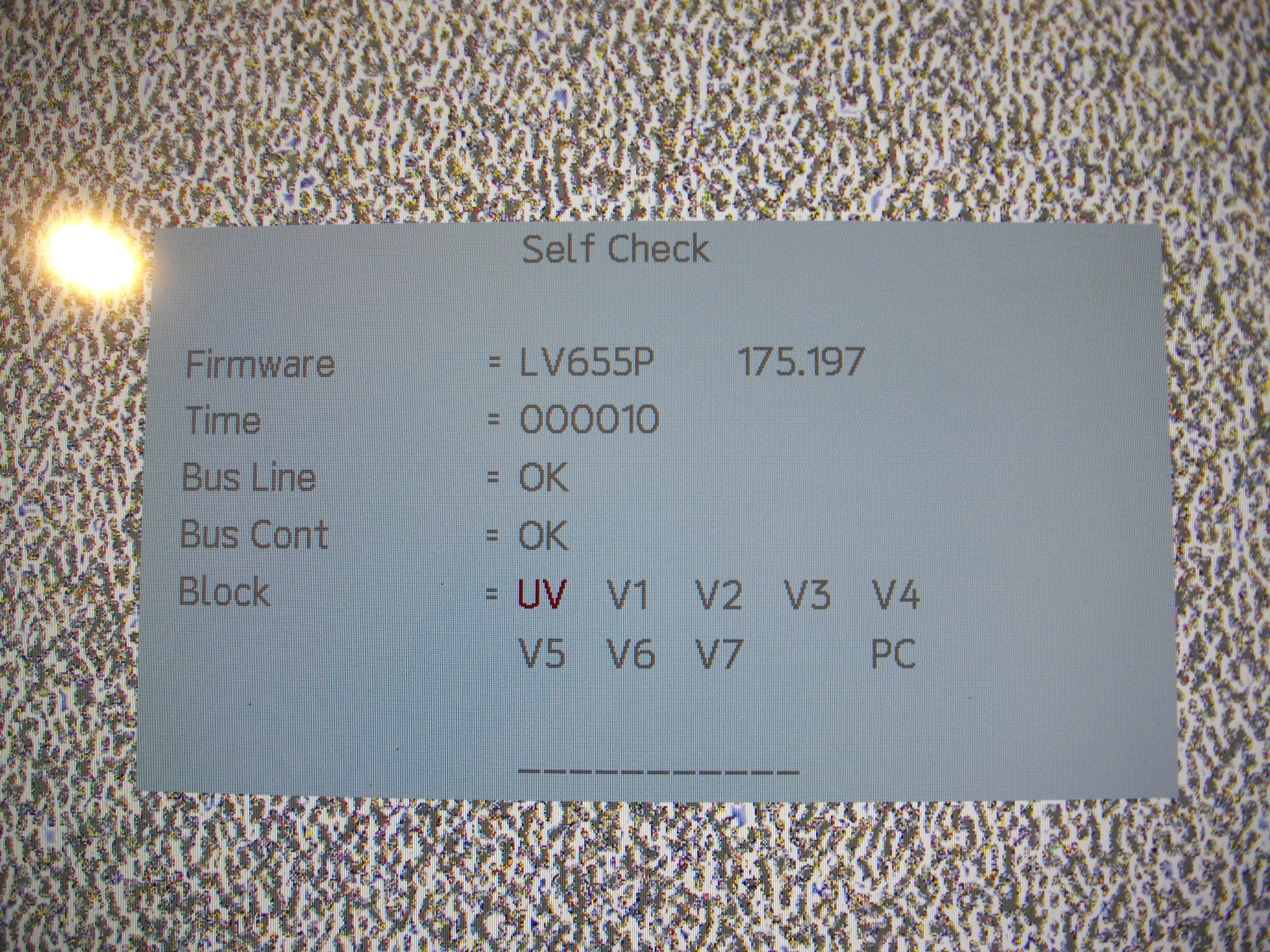

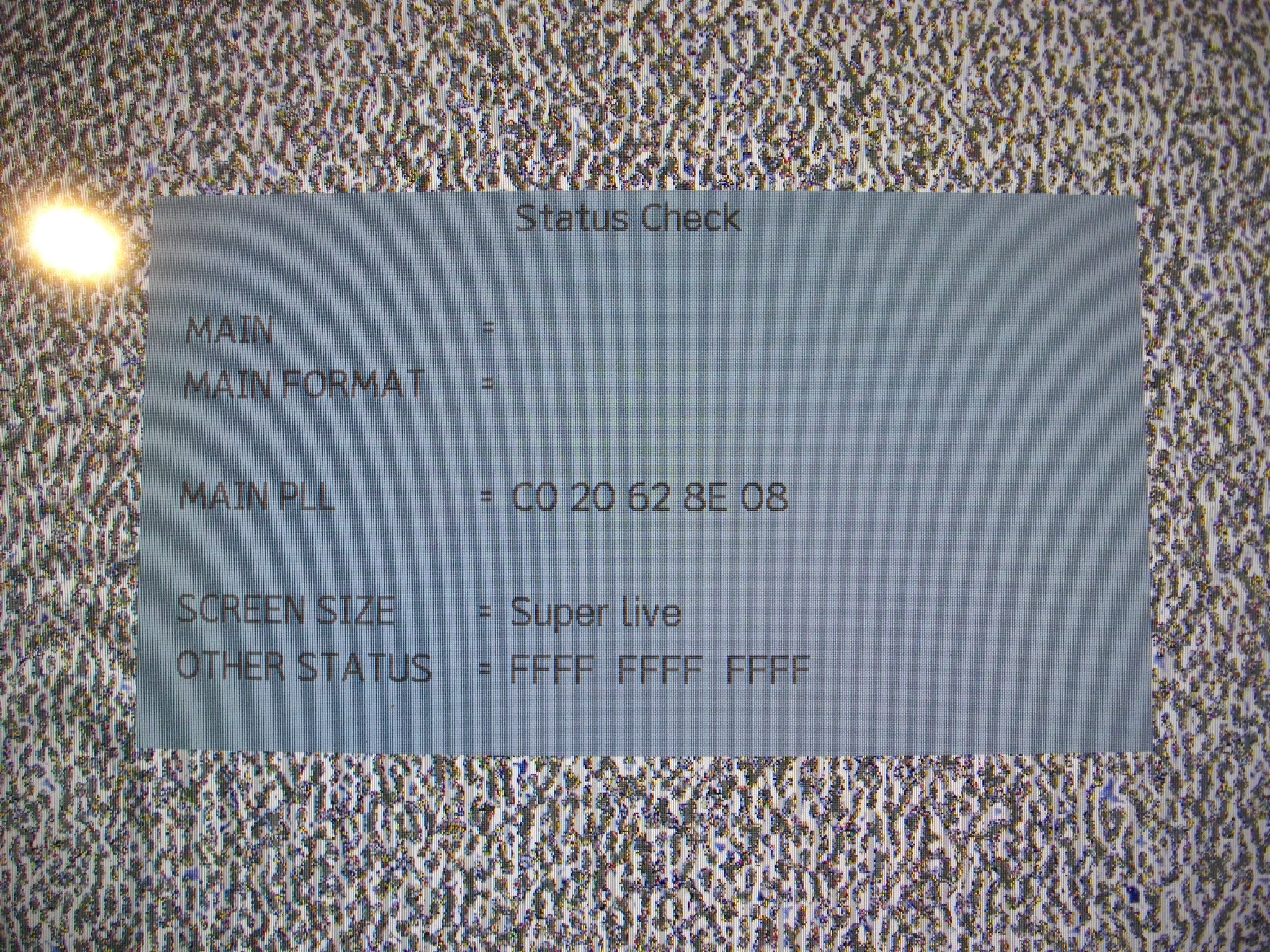

 Скорее всего сбой памяти.В сервисном меню нет половины пунктов фото прилагаю .У кого есть прошивка на этот тв?
Прикрепленные файлы:
- Вход или регистрация для ответа
 Заглянь судой: http://remont-aud.net/board/lcd_pdp_tv/toshiba/238
Там все шо нужно.
ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!
- Вход или регистрация для ответа
 сажа хороший проводник,спирт врядли её вымоет. Используй "ферри' + дистиллят и зубную щётку,после хорошенько вымывай дистиллятом, далее хорошая сушка.
