Скорее всего проблема в электролитах, стоящих возле тюнера, или микросхемы радиоканала (IC101).
Ваше предположение оказалось самым верным.
Заменой С 102 всё встало на свои места. Заменил "на всякий случай" также С167 около тюнера.

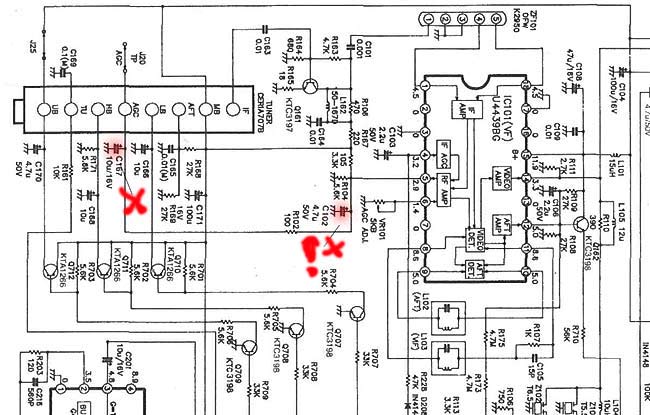

См. схему во вложении.
Прогон телевизора два дня, с включением через ночь и два часа, больше не выявил первоночального эффекта неисправности.
Всё нормально. Спасибо всем.
Возможно моя информация будет полезна при ремонте шасси PC-04A, тем более, что это шасси установлено в следующих моделях ТВ :
Emerson TC8621 P/S DK шасси PC-04A
Клоны: Brother BR7120, BR7121 / Conty CBT-2191E / Curtis CE2102 / Finlux 4721 / GoldStar CBT-2168E, CBT-2190, CBT-2191, CBT-4902, CBT-4905, CBT-9902, CBT-9905, CBZ-9822, CIT-2168, CIT-2168F, CIT-2181, CIT-2181F, CIT-2190, CIT-2190F, CIT-2191, CIT-2191F, CIT-4902, CIT-4905, CIT-9822, CIT-9825, CIT-9902, CIT-9902F, CIT-9905, CKT-2180, CKT-2180X, CKT-2190, CKT-2190X, CKT-2191, CKT-2191X, CKT-4902, CKT-4905, CKT-9902, CKT-9905, CKZ-4822X, CKZ-9748X, CKZ-9825X / Goodmans 2043 / Hanseatic 9825 / Kendo CT93M51 / Ordabasy CKT-9905 / Orson C-2085PSK / Palladium 724/556 / Samsung / Shivaki STV-141M4, STV-142M4, STV-206M4, STV-210M4, STV-211M4, STV-212M4, STV-213M4, STV-216M4 / Supra STV-1484DK, STV-2084DK / Teac CTM215 / Telestar 2168TXT / Universum FT4306, FT4310
Всё-таки вмешаюсь: этот ремонт делается в несколько тыков при условии умения и желания проводить измерения. Ежели рассусоливать о птичках и искать дефект методом научного тыка, от так:
"DemAl" писал(а):
Заменой С 102 всё встало на свои места.
то ремонт затягивается на дни и недели. DemAl, хорошо, хоть отписался, удачи. ТЧК.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Этот ремонт данного телевизора от мертвяка, до устранения последней проблемы сделан в общей сложности по временным затратам за 4 часа с перерывами на встречу Нового Года.
Мне то торопится неуда
Вы то, честно, не блеснули советом, а в общих чертах я это проходил лет 50-т назад.
Тем более, что докопатся до этой ёмкости, надо было распаять коробку -там и до неё было проблем навалом с этим старьём. Впрочем И НЕ лично вашими молитвами я победил проблему, учитывая .что мне 70 лет и несколько госпиталей.
Так что, когда у меня были яйца как у Вас, я не шарился по форумам с протянутой рукой, а решал проблемы САМ,
Правда их и не было тогда ( форумов )
Не брезгуйте моим последним сообщением о проблеме-в следующий раз просто не будете гадать на кофейной гуще, а получите конкретное решение проблемы, да ещё и с куском схемы и с фото шасси.
этот ремонт делается в несколько тыков при условии умения и желания проводить измерения
честно сказать вот я вашу схему и тв не смотрел-на ваших фото гретые места платы-там и меняються кэ-даже прямо не меряя всякими супер-пупер метрами..в вашем бп наверняка надо тоже штук 5 менять и около реле дохнут тоже....но про яйца -хорошо сказано с Н.Г. !с рождеством и прочими поводами немного
Спасибо за совет.
Это ---в вашем бп наверняка надо тоже штук 5 менять и около реле дохнут - было заменено при первом вскрытии пациента-он был просто мёртв.
Фото шассии не моё.
Однако всё встало на свои места. Причины:
1.Возраст, как ТВ так и мой скажем так не юношеский.
2.Я уже давно не практикую, а на кухне с вилкой не всегда всё получается даже у гуру с жару с пылу за 5 минут.
и наконец 3-е, всё таки время не зря потеряно, а проблема была не совсем регулярная, чаще все колотятся около БП.
Так в советской школе нас учили
Может кому и пригодися всё, о чём я здесь писал.
Удспехов и с Новым Годом!
Он и не стал мокрым.
Он был просто в обрыве.
Кое какая работоспособность ТВ была за счёт того, который стоял рядом с тюнером-я полагаю.
Что там прогревалось-у меня на кухне нет научно исследовательского оборудования.
Может естественный прогрев микросхемы, а почему и нет. Разве это так важно?
Могу, конечно, глубже копнуть, но мне ЭТО не интересно. Стар я уже.
Да и небыло такой задачи. Надо было устранить дефект и всё.
Кстати изображение стало более чётким.
Насчёт постов-это как сказать. Я ведь по сути дела ТОЛЬКО отвечал, а сам ничего не выдумывал.
Ну, а формат ответов может и не стандартный, так я в юности жил долго в Одессе
ого как.а тв то сделали? а то (мы все такие
.суем рисунки с советами-отойти от клавы) всех- с Н.Г! ЧТОБ ДОВОЛЕН БЫЛ КЛИЕНТ И СЧАСТЛИВ ТЕЛЕМАСТЕР
шутка это насчёт клавы
Да все здесь такие! Очень крутые.
Нет, пока ничего не делал с ТВ - другие заботы.
С Новым Годом Вас!
- Согласие есть продукт при непротивлении сторон
Ваше предположение оказалось самым верным.
Заменой С 102 всё встало на свои места. Заменил "на всякий случай" также С167 около тюнера.
См. схему во вложении.
Прогон телевизора два дня, с включением через ночь и два часа, больше не выявил первоночального эффекта неисправности.
Всё нормально. Спасибо всем.
Возможно моя информация будет полезна при ремонте шасси PC-04A, тем более, что это шасси установлено в следующих моделях ТВ :
Emerson TC8621 P/S DK шасси PC-04A
Клоны: Brother BR7120, BR7121 / Conty CBT-2191E / Curtis CE2102 / Finlux 4721 / GoldStar CBT-2168E, CBT-2190, CBT-2191, CBT-4902, CBT-4905, CBT-9902, CBT-9905, CBZ-9822, CIT-2168, CIT-2168F, CIT-2181, CIT-2181F, CIT-2190, CIT-2190F, CIT-2191, CIT-2191F, CIT-4902, CIT-4905, CIT-9822, CIT-9825, CIT-9902, CIT-9902F, CIT-9905, CKT-2180, CKT-2180X, CKT-2190, CKT-2190X, CKT-2191, CKT-2191X, CKT-4902, CKT-4905, CKT-9902, CKT-9905, CKZ-4822X, CKZ-9748X, CKZ-9825X / Goodmans 2043 / Hanseatic 9825 / Kendo CT93M51 / Ordabasy CKT-9905 / Orson C-2085PSK / Palladium 724/556 / Samsung / Shivaki STV-141M4, STV-142M4, STV-206M4, STV-210M4, STV-211M4, STV-212M4, STV-213M4, STV-216M4 / Supra STV-1484DK, STV-2084DK / Teac CTM215 / Telestar 2168TXT / Universum FT4306, FT4310
Прикрепленные файлы:
- Согласие есть продукт при непротивлении сторон
Всё-таки вмешаюсь: этот ремонт делается в несколько тыков при условии умения и желания проводить измерения. Ежели рассусоливать о птичках и искать дефект методом научного тыка, от так:
то ремонт затягивается на дни и недели.
DemAl, хорошо, хоть отписался, удачи. ТЧК.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Этот ремонт данного телевизора от мертвяка, до устранения последней проблемы сделан в общей сложности по временным затратам за 4 часа с перерывами на встречу Нового Года.
Мне то торопится неуда
Вы то, честно, не блеснули советом, а в общих чертах я это проходил лет 50-т назад.
Тем более, что докопатся до этой ёмкости, надо было распаять коробку -там и до неё было проблем навалом с этим старьём.
Впрочем И НЕ лично вашими молитвами я победил проблему, учитывая .что мне 70 лет и несколько госпиталей.
Так что, когда у меня были яйца как у Вас, я не шарился по форумам с протянутой рукой, а решал проблемы САМ,
Правда их и не было тогда ( форумов )
Не брезгуйте моим последним сообщением о проблеме-в следующий раз просто не будете гадать на кофейной гуще, а получите конкретное решение проблемы, да ещё и с куском схемы и с фото шасси.
Очень глубокая мысль!
Только я не даю дурацкие ссылки на Ю-тюбе, а Вам дам ссылку ещё на одно моё сообщение, может оно и Вам будет полезным, да и не только Вам
http://www.tvservice.org/node/5653?page=5#comment-56369
Удачи!
- Согласие есть продукт при непротивлении сторон
честно сказать вот я вашу схему и тв не смотрел-на ваших фото гретые места платы-там и меняються кэ-даже прямо не меряя всякими супер-пупер метрами..в вашем бп наверняка надо тоже штук 5 менять и около реле дохнут тоже....но про яйца -хорошо сказано
с Н.Г. !с рождеством и
прочими поводами немного
Спасибо за совет.
Это ---в вашем бп наверняка надо тоже штук 5 менять и около реле дохнут - было заменено при первом вскрытии пациента-он был просто мёртв.
Фото шассии не моё.
Однако всё встало на свои места.
Причины:
1.Возраст, как ТВ так и мой скажем так не юношеский.
2.Я уже давно не практикую, а на кухне с вилкой не всегда всё получается даже у гуру с жару с пылу за 5 минут.
и наконец 3-е, всё таки время не зря потеряно, а проблема была не совсем регулярная, чаще все колотятся около БП.
Так в советской школе нас учили
Может кому и пригодися всё, о чём я здесь писал.
Удспехов и с Новым Годом!
- Согласие есть продукт при непротивлении сторон
DemAl, молодец, что докопался до конкретной детали, естественно кому-то поможет. Ещё бы поменьше лишних, не нужных постов.
А как же ваше высказывание?
С Новым Годом.
Он и не стал мокрым.
Он был просто в обрыве.
Кое какая работоспособность ТВ была за счёт того, который стоял рядом с тюнером-я полагаю.
Что там прогревалось-у меня на кухне нет научно исследовательского оборудования.
Может естественный прогрев микросхемы, а почему и нет. Разве это так важно?
Могу, конечно, глубже копнуть, но мне ЭТО не интересно. Стар я уже.
Да и небыло такой задачи. Надо было устранить дефект и всё.
Кстати изображение стало более чётким.
Насчёт постов-это как сказать. Я ведь по сути дела ТОЛЬКО отвечал, а сам ничего не выдумывал.
Ну, а формат ответов может и не стандартный, так я в юности жил долго в Одессе
Вас так же с Новым Годом!!!
- Согласие есть продукт при непротивлении сторон
И где?
