nek2181skb шасси мм2 нет кадровой развертки ,и звука

30 posts / 0 новых
Последнее сообщение
shade chegevarry аватар
Не в сети
Регистрация: 10/09/13
Сообщения: 12

nek2181skb шасси мм2 нет кадровой развертки ,и звука

cpu m37210m3 -531sp video tda8362 кадр аn5515 тюн без маркировки бп выдает 115 в ,нет кадровой узкая горизонтальная полоса, бп стрекочет, звука нет на 10й ноге видепроца tdа 8362 ,7.2 в при прикосновении пальцем к кварцу стрекот пропадает и появляется сильно сжатый растр без изображения нч вч ,при отключении питания от тда8362 напряжение на кренке 8.5 в, напр на аn 5515 ,7 ,18в ,2, 13.48в .6, 2.2 в при принудельном запуске с кварца ,а так .7 , 18.1 ,6, 4.2, .2. 2.6 куда дальше копать? заранее спасибо

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9774

Re: nek2181skb кадровая
"shade chegevarry" писал(а):

,куда дальше копать?

Правила изучи и выдай по ним тех. инфу, а не

"shade chegevarry" писал(а):

появляется сильно сжатый растр без изображения

"shade chegevarry" писал(а):

на 10й ноге видепроца tdа 8362 ,7.2

Мне кажется мало, а тебе?

"shade chegevarry" писал(а):

при отключении питания от проца напряжение 8.5 в

Мне кажется много, а тебе?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Медвед аватар
Не в сети
Прогульщик
Регистрация: 11/02/10
Сообщения: 921

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука

Литы копать. Это на 7-ой ноге AN5515 2 вольта что ли ?

shade chegevarry аватар
Не в сети
Регистрация: 10/09/13
Сообщения: 12

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука

нет на 7, 18 вольт

детство заканчивается тогда,когда хочется чтобы желания исполнял не дед мороз а снегурочка

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1495

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука
"shade chegevarry" писал(а):

бп стрекочет

Может банка плохая, проверял? В ДР БП нормально работает? Так же 115в выдаёт или сколько?

Александр Россия

Медвед аватар
Не в сети
Прогульщик
Регистрация: 11/02/10
Сообщения: 921

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука

18 вольт мало, надо 24. Выходит, напруги с ТДКС занижены. Кроме измерений действия будут ? Кстати, шасси неверно указано и состав неполон.

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1495

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука

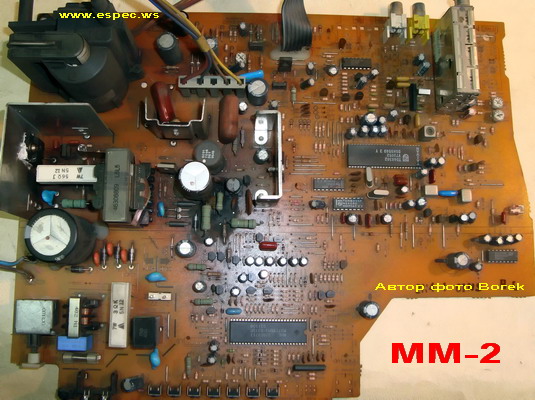

Я думаю речь об этой шасси идёт? Ссылка
1

Прикрепленные файлы:

Александр Россия

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2833

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука
"shade chegevarry" писал(а):

бп стрекочет,

Надо бы БП для начала проверить,а именно откинуть нагрузку,нагрузить лампой и мерить,мерить,мерить.
Как поведет себя БП без нагрузки-будет ли стрекочать.
Затем анналогичную поцедуру провести с ТДКСом,подключив строку к БП отключить питание на кадры и мерить,мерить все напруги с ТДКС.
Там и станет видно где собака порылась.Кстати! проверь D401,стоит между пинами 3-7.
Хвалю себя

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

shade chegevarry аватар
Не в сети
Регистрация: 10/09/13
Сообщения: 12

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука

0

Я думаю речь об этой шасси идёт? Да эта только на моей 1 кварц

детство заканчивается тогда,когда хочется чтобы желания исполнял не дед мороз а снегурочка

shade chegevarry аватар
Не в сети
Регистрация: 10/09/13
Сообщения: 12

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука

надо бы БП для начала проверить,а именно откинуть нагрузку,нагрузить лампой и мерить,мерить,мерить.
Как поведет себя БП без нагрузки-будет ли стрекочать.
Затем анналогичную поцедуру провести с ТДКСом,подключив строку к БП отключить питание на кадры и мерить,мерить все напруги с ТДКС ,бп проверял на лампу ,не стрекочет горит ровно ,тдкс завтра проверю сутки не спал

детство заканчивается тогда,когда хочется чтобы желания исполнял не дед мороз а снегурочка

Медвед аватар
Не в сети
Прогульщик
Регистрация: 11/02/10
Сообщения: 921

Re: nek2181skb шасси мм2 нет кадровой развертки ,и звука

Там шасси mm2, у нас на форуме в теме двухгодичной давности PWC-4034A Подмигиваю Лит по питанию строчной пробовал менять, млин ? Подмигиваю
