Замена кондеров

[Решено]
34 сообщения / 0 новых
Последнее сообщение
AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 597

Замена кондеров

Вопрос возможно наивный, но рассчитываю на определенные наработки и опыт. На сколько возможна замена SMD-ых кондеров на общепринятые (все 105-е)? Разговор разумеется не идет про размер (он не имеет значения Хихикаю ).

Прикрепленные файлы:

madhands аватар
Не в сети
Шаман
Регистрация: 27/12/09
Сообщения: 4090

Re: Замена кондеров

AleksNew, я менял и ни один раз, всё нормально пашет Улыбка

Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 597

Re: Замена кондеров

Сейчас делаю плазму (в эксплуатации лет 5-6), стал проверять кондеры на одной из плат. В верхней части платы ( стоит разумеется вертикально) стоят общепринятые кондеры (47*50), рядом SMD (33*25), внизу стоит радиатор. Общепринятые по значениям как новые, а из SMD-ых половина улетела ( по емкости и по сопротивлению). Получается, что общепринятые более надежные (если замена адекватна). Возможно, я ошибаюсь.

KREMLIN аватар
Не в сети
Регистрация: 01/01/12
Сообщения: 1030

Re: Замена кондеров

Ну вообще то у SMD люмях 2000 рабочих часов по даташиту против 1000 у обыкновенных .Вообще зная тип SMD кондёра,кроме того что он алюминиевый Рот до ушей по даташиту можно подобрать и выводной примерно точно такой,например здесь ссылка

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 597

Re: Замена кондеров
"KREMLIN" писал(а):

Ну вообще то у SMD люмях 2000 рабочих часов по даташиту против 1000 у обыкновенных

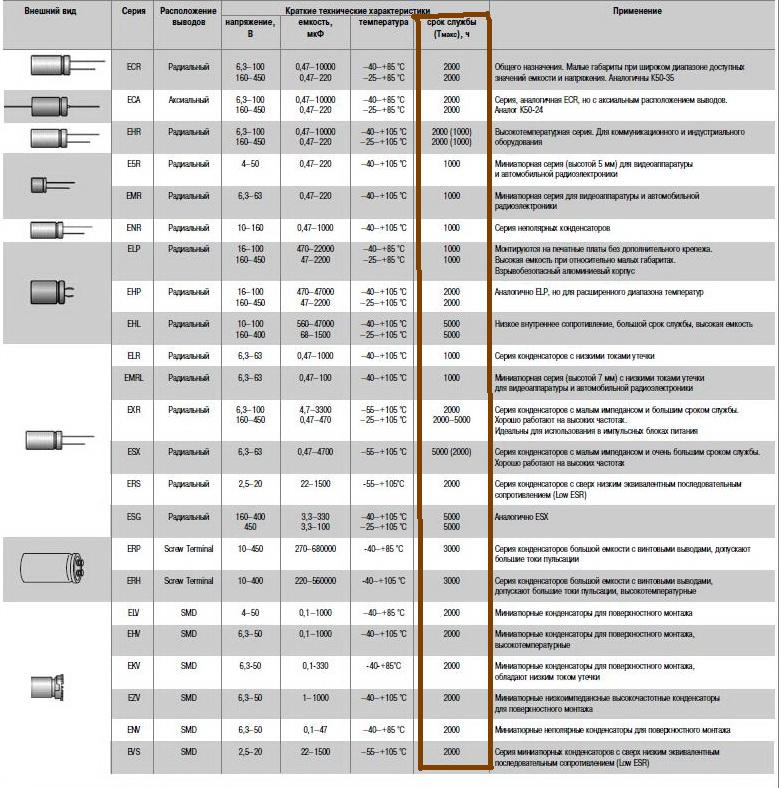

Судя по таблице, не все так просто (срок службы Тмакс. ч).

"KREMLIN" писал(а):

по даташиту можно подобрать

Меня больше интересует не теория, а практика.

Прикрепленные файлы:

KREMLIN аватар
Не в сети
Регистрация: 01/01/12
Сообщения: 1030

Re: Замена кондеров

AleksNew, в общем не попробуешь не узнаешь,так и соединится теория с практикой Улыбка .

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 597

Re: Замена кондеров
"KREMLIN" писал(а):

в общем не попробуешь не узнаешь

Ну это понятно. Просто когда меняешь 1-2 на одной плате то это ерунда, когда больше 10-и , есть вероятность напортачить ( токи утечки там всякие и тд).

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: Замена кондеров

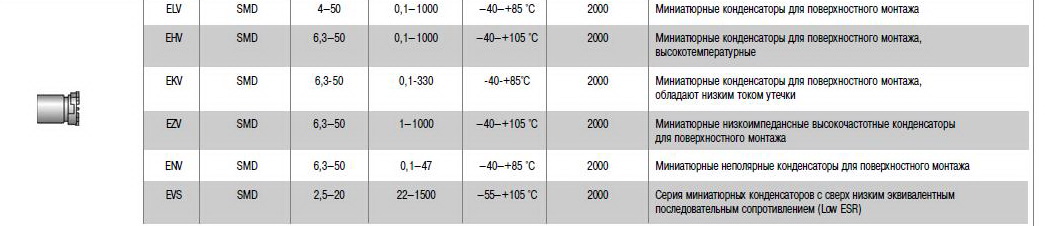

Ставлю низкорослые,как четвертый с верху (в твоей таблице).Если нет в наличии не морочу голову ставлю обычные. Да

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 597

Re: Замена кондеров
"FIMA" писал(а):

Если нет в наличии не морочу голову ставлю обычные.

Хочу подытожить тему, формула замены: что есть под рукой. Хихикаю

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Замена кондеров
"AleksNew" писал(а):

что есть под рукой.

Ну, в общем да. Исключение: частотозадающие, там с большой паразитной индуктивностью не комильфо, керамику надо и с низким ТКЕ. Но это тема отдельная, специфичная.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

KREMLIN аватар
Не в сети
Регистрация: 01/01/12
Сообщения: 1030

Re: Замена кондеров

Раньше когда не было ESRmetr-а замена конденсатора происходила исходя из опыта и методом подкидки и другими способами.Ну а сейчас имея прибор можно проверить конденсатор.Вот я решил выбрать для замены конденсатор с наименьшим ESR.Взял по пять новых конденсаторов 22uF/63V(SAMWHA Seria RD) и 22uF/100V(JAMICON Seria TK) у первых по сравнению со вторыми был более высокий ESR , но при этом ёмкость чуть выше номинала у вторых естественно ESR ниже но при этом и ёмкость по менее номинала.Но дело в том что один из испытуемых 22uF/100V показал потрясающие результаты ESR было настолько велико,что аж даже невидно,ёмкость сего конденсатора 16nF.Получается что нужно проверять новые конденсаторы,я их обычно не проверяю,взял новый воткнул и поехали,а с таким можно и приехать. Грустный Хотя есть вероятность что это случай один на миллион.

Прикрепленные файлы:
