Ремонт LCD телевизора Mystery MTV-3207W

19 сообщений / 0 новых
Последнее сообщение
Grobovschick аватар
Не в сети
Регистрация: 21/03/13
Сообщения: 5

Ремонт LCD телевизора Mystery MTV-3207W

Прошу помочь с поиском схемы инвертора TV3203-ZC02-02(A) для LCD телевизора Mystery MTV-3207W. Сгорели конденсаторы С209 и С210. Маркировку разобрать невозможно, если кто нибудь ремонтирует, подскажите хотя-бы её(маркировку). Заранее спасибо.

Медвед аватар
Не в сети
Прогульщик
Регистрация: 11/02/10
Сообщения: 921

Re: Ремонт LCD телевизора Mystery MTV-3207W

Микруха инвертора, полевики какие ??? Подробнее про состав, здесь не все экстрасенсы.

Grobovschick аватар
Не в сети
Регистрация: 21/03/13
Сообщения: 5

Re: Ремонт LCD телевизора Mystery MTV-3207W

ОК
маркировка полевиков APM4015P VN8 2 шт, APM4015N VN8 2 шт
Микросхема В45694 В3328UQP
конденсаторы SMD (згоревшие 2 шт) расположены между трансформатором ВСК-2286WH 0012 и полевиками
На схеме есть трансформатор мелкий UU 9.8 18mH, кондёр электолитический 35В 470мА, 8 кандёров керамических 10 5кВ, диод без марки, Остальное резисторы и кандёры SMD

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2358

Re: Ремонт LCD телевизора Mystery MTV-3207W

Фото былоб доходчивей.Сфоткай полностью инвертор и выложи в студию. Грустный

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

beland аватар
Не в сети
Регистрация: 12/02/08
Сообщения: 381

Re: Ремонт LCD телевизора Mystery MTV-3207W

Может это и не конденсаторы вовсе.FIMA дело говорит,фото былоб доходчивей.

Не знать-не стыдно,стыдно не учится!

Grobovschick аватар
Не в сети
Регистрация: 21/03/13
Сообщения: 5

Re: Ремонт LCD телевизора Mystery MTV-3207W

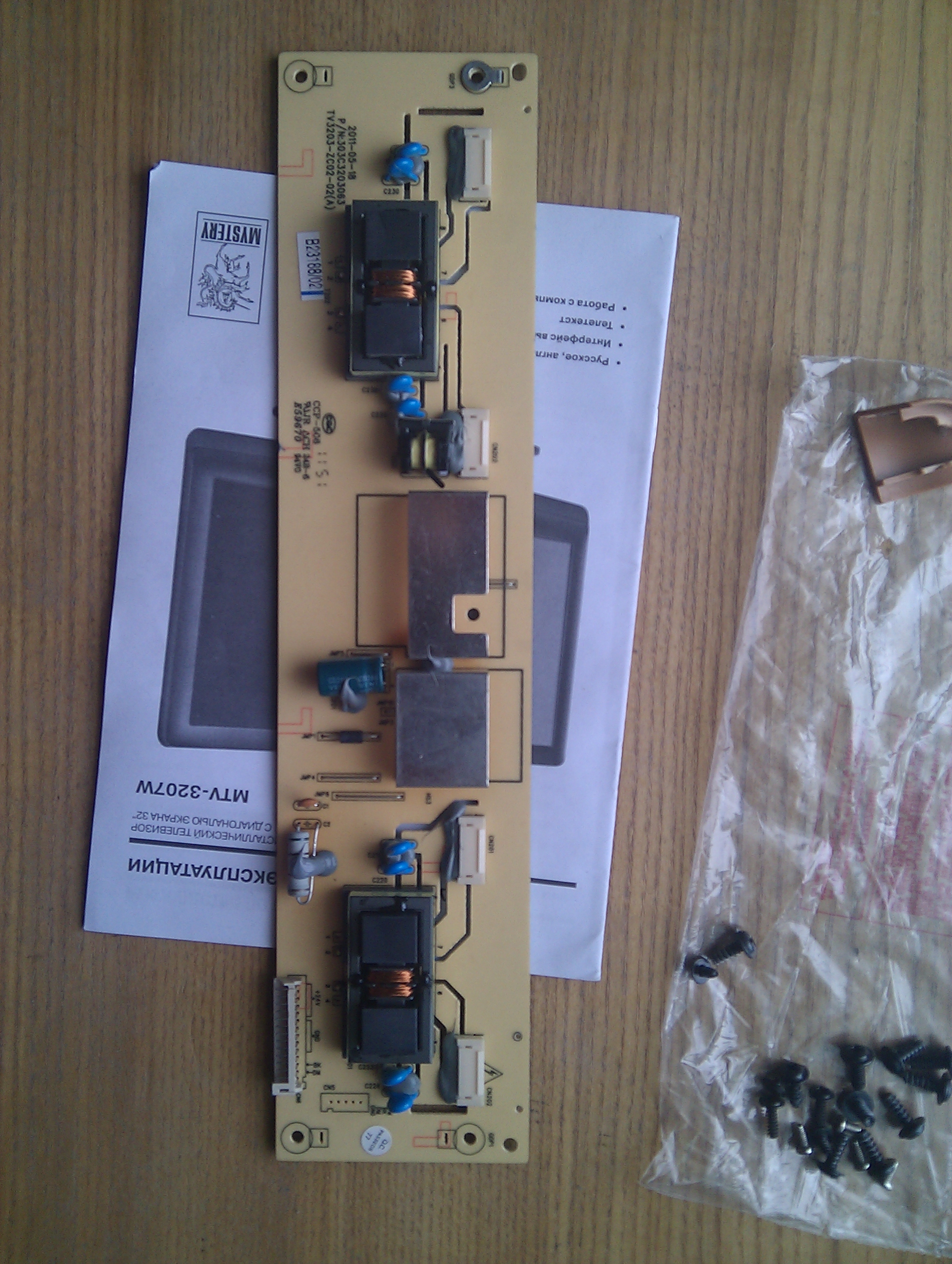

Вот фото

Прикрепленные файлы:

Grobovschick аватар
Не в сети
Регистрация: 21/03/13
Сообщения: 5

Re: Ремонт LCD телевизора Mystery MTV-3207W

Вот ещё парочка

Прикрепленные файлы:

FIMA аватар
Не в сети
Бездельник
Регистрация: 18/02/12
Сообщения: 2358

Re: Ремонт LCD телевизора Mystery MTV-3207W

Ну вот!Другое дело.Q210,Q211 проверить,схему восстановить,почистить,помыть.Прозвонить цепи полевиков.А вот схемку таки не нашол.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Grobovschick аватар
Не в сети
Регистрация: 21/03/13
Сообщения: 5

Re: Ремонт LCD телевизора Mystery MTV-3207W

Перепаял 2 кондёра сгоревших, пока работает второй день нормально, но схема почему-то грееться. Погоняю ещё ящик потом отпишу. FIMA за совет спс.

scorpion611119 аватар
Не в сети
Регистрация: 13/06/13
Сообщения: 1

Re: Ремонт LCD телевизора Mystery MTV-3207W
"Grobovschick" писал(а):

Перепаял 2 кондёра сгоревших, пока работает второй день нормально, но схема почему-то грееться. Погоняю ещё ящик потом отпишу. FIMA за совет спс

Номинал конденсаторов какой?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9150

Re: Ремонт LCD телевизора Mystery MTV-3207W

Небось в пыль сгорели, не разобрать. Улыбка

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
