Samsung CS-29Z40ZQQ в верхней части экрана три разноцветные линии, над ними виден обратный ход луча [Решено]

17 posts / 0 новых
Последнее сообщение
yra19761002 аватар
Не в сети
Регистрация: 30/01/13
Сообщения: 4

Samsung CS-29Z40ZQQ в верхней части экрана три разноцветные линии, над ними виден обратный ход луча [Решено]

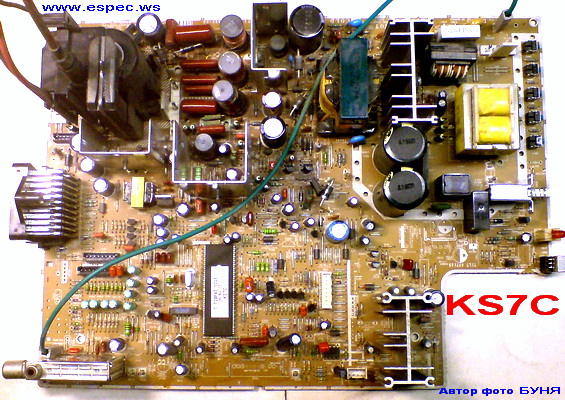

Шасси KS7C

СОСТАВ ШАССИ:

Main - AA41-01214B
UOC - VCT49X3E PY E 1000 (T-TIMPAS-1701)
Memory - A51DC (24C16)
SMPS - STR-X6750
TR Chopper - AA26-00217B
SAW - X6966M
Vertical - LA78045
Sound - TDA7297SA
Speaker - 8Ω 10W
Tuner - TDQ-6L/125S-A2 (AA40-10001A)
Tube - A68QFZ893X101
FBT - FUH29A001V (FQH29A003)
TR Hdrive - AA26-50001M
HOT - J6810A (KSD5703) (TT2206)
RGB Amp. - TDA6109JF

В верхней части экрана три разноцветные линии, над ними виден обратный ход луча.Напряжения шин питания соответствует норме.Кадровая не греется,тёплая.Полупроводники и конденсаторы в обвязке кадровой рабочие.Емкастя прверял esr-метром.Ссылка на схему ( http://archive.espec.ws/section328/file17779.html ).

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9740

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...
"yra19761002" писал(а):

Напряжения шин питания соответствует норме.

yra19761002, какой норме и кто её установил?

"yra19761002" писал(а):

.Емкастя прверял esr-метром.

Какие? Ку-ку Поз. номера укажи. Замены были?

"yra19761002" писал(а):

В верхней части экрана три разноцветные линии, над ними виден обратный ход луча.

Вот и дал бы фото экрана, а не шасси. Там никаких линий нет.

"yra19761002" писал(а):

Полупроводники и конденсаторы в обвязке кадровой рабочие.

А режимы? Без "норм".

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

yra19761002 аватар
Не в сети
Регистрация: 30/01/13
Сообщения: 4

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...

фото экрана

Прикрепленные файлы:

s.chasin аватар
Не в сети
Трудоголик
Регистрация: 10/04/11
Сообщения: 1038

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...
"yra19761002" писал(а):

конденсаторы в обвязке кадровой рабочие.Емкастя прверял esr-метром

Шок
Быть того не может! Задира Ты их выпаивал для проверки? Если да,то выброси свой ESR!!! Пробуй заменой - на новые!
Добалено: В литах нужно проверять не только ёмкость, но и внутреннее сопротивление!

Нахожусь в том прекрасном возрасте,когда тараканы в голове передохли,лапша на ушах не держится,а потенциал ещё,ох как велик...

Дубровский аватар
Не в сети
Модератор
Регистрация: 22/09/10
Сообщения: 1999

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...

Литы выпаивал и замерял только для того, чтобы убедиться в коротыше. В остальных случаях менял сразу и не возвращался.

Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 592

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...
"yra19761002" писал(а):

В верхней части экрана три разноцветные линии

Все наверно сразу подумали на пресловутую 100*35( условно) Хихикаю Хотелось бы знать, изображение есть или только синий(пардон голюбой) экран смерти?

Медвед аватар
Не в сети
Прогульщик
Регистрация: 11/02/10
Сообщения: 921

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...

Напруги на ногах 78045, особенно интересует 3-я нога. Подбрасывай микруху и кондёры. ОС кадровых катушек сопротивление ? Есть, ОС подкинуть ? Внешний осмотр ОС ?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9740

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...

Некоторые г-на Цоббеля вспомнили. *lol* Думают: как он там г-н Цоббель? Жаль, замеров нету, а то б ещё чего придумали. Судя по широким полосам прямо с банки надо начать.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

AleksNew аватар
Не в сети
Регистрация: 14/05/11
Сообщения: 592

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...
"Минздрав" писал(а):

Жаль, замеров нету,

Бывают такие случаи, что замеры не помогают, а интеллект или хз, с уважением Улыбка

Медвед аватар
Не в сети
Прогульщик
Регистрация: 11/02/10
Сообщения: 921

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...

Судя по картинке, озвучь напряжения питания строчной, кадровой и вообще действия, кроме измерений ! А, то, придёт Шаман, так нагадает ))) Лит по питанию строки менял ???

beland аватар
Не в сети
Регистрация: 12/02/08
Сообщения: 381

Re: Samsung CS-29Z40ZQQ в верхней части экрана три...

Да тут похоже литы по питанию кадровой надо менять.Удачи!

Не знать-не стыдно,стыдно не учится!
