CRT Горизонт. Шасси CTV-733. БП. [РЕШЕНО]

23 сообщения / 0 новых
Последнее сообщение
Gundar аватар
Не в сети
Регистрация: 15/01/13
Сообщения: 9

CRT Горизонт. Шасси CTV-733. БП. [РЕШЕНО]

Изначально вопрос был написан в ЛС автору данной статьи, но как пояснил модератор

Здравствуйте, пожалуйста, скопируйте данный текст и создайте новую тему в соответствующем разделе форума, так как модератор, писавший данную статью, уже давно здесь не появляется и не сможет лично Вам ответить. Спасибо.

, поэтому пишу сюда (может надо было в школу?).

Доброго времени суток, уважаемые. Прочитал вышеописанную статью Имеется вопрос.
Вышел из строя телевизор Горизонт на шасси 733, точнее это конструктор из старого LOEWE с мозгами горизонта. Симптомы таковы: при работе начались сбои, пропадало изображение, также звук. После разборки и замены заведомо неисправных, или полуживых конденсаторов С708 и С818 (вроде пленка, но полопалась изоляция), терморезистора в цепи размагничивания кинескопа и описанных

Самое первое действие в таких случаях - замена C816, C803 и С837 на заведомо рабочие

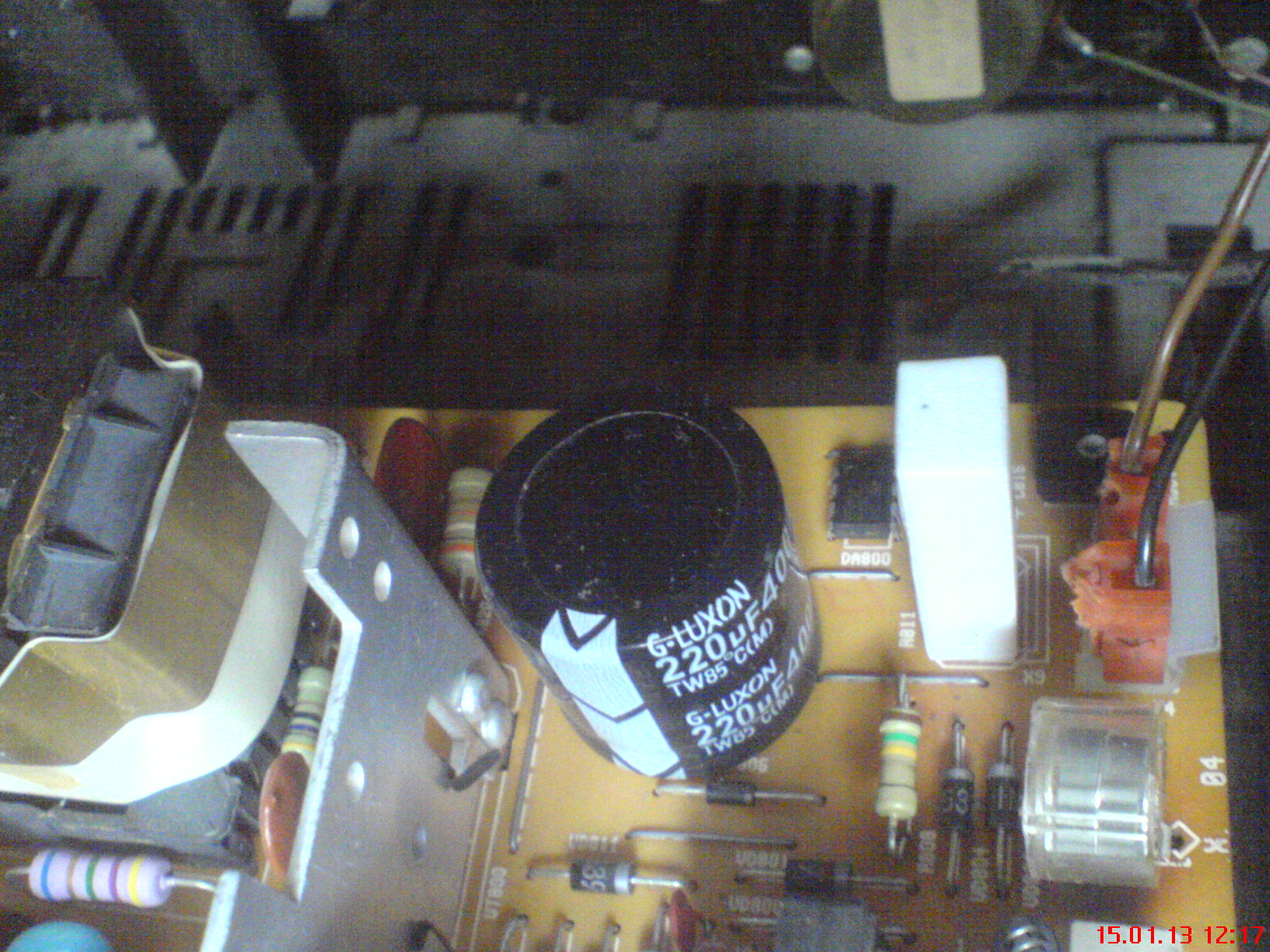

телевизор все таки запустился, но далеко не с первого раза, после его долгих мучений включения-выключения (с пульта!!!), сейчас запускается каждый раз. Но вопрос остается открытым, так как старт через раз не стабильный, грешу на (в данном случае) С814 (у меня 220 мкФ 400В), он не вздулся, выглядит вполне прилично, но такое ощущение, что не хватает стартового напряжения.
Терморезистор на фото заменен на MZ73-18RM
Также слышен тихий "шум" от ШИМ-ки, даже в выключенном состоянии.
Кстати этому всему балагану предшествовало еще снижение яркости/четкости кинескопа, перебор по красному цвету. (Эмиссию не замерял) В сервис-меню уже убрал его в 0, стало получше. Кинескоп philips a59eak21x01, думаю, уже просто за столько лет не жилец.
Уважаемые, может что-нибудь посоветуете? Заранее Вам благодарен.

Прикрепленные файлы:

alexander3311 аватар
Не в сети
Регистрация: 21/10/11
Сообщения: 432

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

Конденсаторы отбраковывают не только по признаку вздутия.Их нужно проверять на наличие оставшейся ёмкости и ESR,

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.
"Gundar" писал(а):

Уважаемые, может что-нибудь посоветуете?

Gundar, начать с самого начала измерения, а без них лучше к мастеру идти.

"Gundar" писал(а):

он не вздулся, выглядит вполне прилично, но такое ощущение, что не хватает стартового напряжения.

Эта инфа тут совсем ни к чему.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Gundar аватар
Не в сети
Регистрация: 15/01/13
Сообщения: 9

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

alexander3311 Спасибо, я как всегда упустил это из вида.
Минздрав Осознал.

admin аватар
Не в сети
Администратор
Регистрация: 19/09/08
Сообщения: 1699

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

Оффтопик
Gundar, кликайте по имени пользователя, над аватаркой, чтобы вставить его в форму ответа.

Gundar аватар
Не в сети
Регистрация: 15/01/13
Сообщения: 9

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

admin, прошу прощения, на форумах бываю очень редко. Спасибо.

Maus аватар
Не в сети
Художник
Регистрация: 15/03/11
Сообщения: 1453

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

Gundar, Все литы в БП замени для начала, без проверки. Бочку 100 на 400 можешь оставить.

Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.

Медвед аватар
Не в сети
Прогульщик
Регистрация: 11/02/10
Сообщения: 921

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

Лит по питанию строчной менял ?

Gundar аватар
Не в сети
Регистрация: 15/01/13
Сообщения: 9

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

Медвед, пока нет, магазин наодится достаточно далеко от меня, и работает как хочет, поэтому собираю информацию, дабы купить все сразу, скорее всего сегодня.

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1495

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

Gundar, ты привёл цитату

"Gundar" писал(а):

Самое первое действие в таких случаях - замена C816, C803 и С837 на заведомо

рабочие

А не пишеш заменил ли ты эти ёмкости, особенно C816 47мкфХ25в (плохой запуск) фактически.
Надо писать коротко - какую работу произвёл, какой результат получил.
(И ненужно описывать что и где ты прочитал)
Ну как поживает блок питания? Всё так же плохо запускается?
Не отремонтируя БП, нельзя идти дальше!

Александр Россия

Gundar аватар
Не в сети
Регистрация: 15/01/13
Сообщения: 9

Re: CRT Горизонт. Шасси 733. БП. Нужен совет.

t380998, Заменил все литы в блоке питания, шум от ШИМ пропал, но перестал включаться сам агрегат. Впаяно все правильно, несколько раз проверил. Когда с пульта включаешь, слышна сработка, далее ничего, даже накала нет на кинескопе.
