Не включается телевизор saturn ST 1402

41 сообщение / 0 новых
Последнее сообщение
Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9245

Re: Не включается телевизор saturn ST 1402
"Skazyn" писал(а):

на STV9302В приходит +13 - -13.

У её два вывода? Надо все мерить.

"Skazyn" писал(а):

110 В имеется

Где оно имеется?

"Skazyn" писал(а):

какие еще нужно измерить напряжения?

Почитай об устройстве ТВ, поймёшь, за ручку водить не имею желания.

"Skazyn" писал(а):

Если сигнал не доходит с проца, то проверить конденсатор между VDRA-VDRB

Я не знаю, о чём ведёшь рассказ, проверь тестером целость ОС и доходит ли до неё выход МС.

"Skazyn" писал(а):

скинул схему выше в сообщении

И правила почитай, узнаешь, какая инфа нужна и можно ли лезть в чужую тему.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"Минздрав" писал(а):

У её два вывода? Надо все мерить.

Два входа + и - 13В, Два входа сигнальных VDRA-VDRB, два выхода сигнальных, и какой-то там гасящий его называют. Что тут мерять? только питание, так как сигналы не проверить без осцилографа.

"Минздрав" писал(а):

Где оно имеется?

110В это стандартное питание как я понял и идет оно с ТДВС. У меня кстати тут конденсатор тупо отвалился, ножки отпали. Стоял кондер на 125В.

"Минздрав" писал(а):

Я не знаю, о чём ведёшь рассказ, проверь тестером целость ОС и доходит ли до неё выход МС.

Про сигналы с проца на эту микросхему. По схеме между ними конденсатор и они на землю через резистор.

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402

значит определил я таки шасси по процу, М28. Нашел схему. Все напряжения пристутствуют такие как: 5,9,12,24,33,112В То есть полностью все. Что со строчника, что с БП. Строчник запитан от БП 112В. Транзистор строчника целый. База Эмиттер 50 Ом, так как там резистор в транзисторе между ними(между БЭ). Другой Транзистор строчника Тоже целый. Всё четко. Значит таки все дела в микросхеме Строчной развертки STV9302B либо полетел проц\память. Я правильно понимаю? Телевизор просто не включился в один прекрасный момент(имею ввиду развертку(белая полоса горизонтальная)) был обесточен. Сказать чтоб молния или перепады в сети были не могу, так как батя вечно его выключает из сети. ИЗображения только нет, звук выдаёт.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9245

Re: Не включается телевизор saturn ST 1402
"Skazyn" писал(а):

Про сигналы с проца на эту микросхему.

Оставь пока это в покое, не за всё сразу хватайся.

"Минздрав" писал(а):

проверь тестером целость ОС и доходит ли до неё выход МС.

Это непонятно? Трещина дрожки, неконтакт в разъёме, вых. ёмкость, сопротивло в хол. конце и тд...

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

t380998 аватар
Не в сети
Монтер
Регистрация: 16/12/12
Сообщения: 1365

Re: Не включается телевизор saturn ST 1402

Вы что, с 2012 года всё этот телевизор ремонтируете? ШокЧитай правила

Александр Россия

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"t380998" писал(а):

Вы что, с 2012 года всё этот телевизор ремонтируете?

нет конечно, только полетел недавно. Я не автор темы.

"Минздрав" писал(а):

"Минздрав" писал(а):
проверь тестером целость ОС и доходит ли до неё выход МС.

Это непонятно? Трещина дрожки, неконтакт в разъёме, вых. ёмкость, сопротивло в хол. конце и тд...

да, не понятно, особенно когда в телеках таких не шарю, сокращения нескольких слов не понятны. Напишите пожалуйста, что конкретно проверить откуда и куда?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9245

Re: Не включается телевизор saturn ST 1402
"Skazyn" писал(а):

да, не понятно, особенно когда в телеках таких не шарю,

Тогда учиться - устройство и работа ТВ, сленг и проч... многое есть тут, что то на др. рем форумах... Обучение тут не предусмотрено.
Потом своя тема в Школе Ремонта. Там тоже есть правила, их надо изучить.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"Минздрав" писал(а):

Тогда учиться - устройство и работа ТВ, сленг и проч... многое есть тут, что то на др. рем форумах... Обучение тут не предусмотрено.
Потом своя тема в Школе Ремонта. Там тоже есть правила, их надо изучить.

ремонтировать такие тв наврятли больше буду, так что без надобности. Куплю на днях STV9302В - заменю и посмотрю, что будет. Если не будет работать буду значит разбираться дальше. Я всю схему уже облазил и обмерял. Что конкретно мерять для STV9302В я наверно русским языком не от кого не добьюсь. Один жаргон и умничания. Корону с головы снимите, касается всех кто отвечал и умничал.
Наверно не на одном форуме в инете, без бые..онов не могут нормально написать, что проверять.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9245

Re: Не включается телевизор saturn ST 1402
"Skazyn" писал(а):

я наверно русским языком не от кого не добьюсь.

Написал по русски, вроде, куда уж проще то?
Не думаешь же ты, что тут будут крестики и стрелочки рисовать.

"Skazyn" писал(а):

Куплю на днях STV9302В - заменю и посмотрю

Не знаю Купи, замени, посмотри... кто не даёт то?

"Skazyn" писал(а):

Корону с головы снимите, касается всех кто отвечал и умничал.

В этом случае мы не будем посланы в далёкую даль? И на том спасибо, удачи. Улыбка

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Skazyn аватар
Не в сети
Регистрация: 04/07/18
Сообщения: 15

Re: Не включается телевизор saturn ST 1402
"Минздрав" писал(а):

Написал по русски, вроде, куда уж проще то?
Не думаешь же ты, что тут будут крестики и стрелочки рисовать.

ОС - обратная связь? вывод МС -микросхемы? Обратная связь откуда, какой вывод микросхемы? Думаешь догадаться должен, если никогда не ремонтировал? Мозг так не работает. У нас только есть ассоциативный механизм, если ассоциаций нет в голове, то сами не появятся. Их нужно туда встроить и сделать это конкретно, чтоб я понял о чём речь идет.

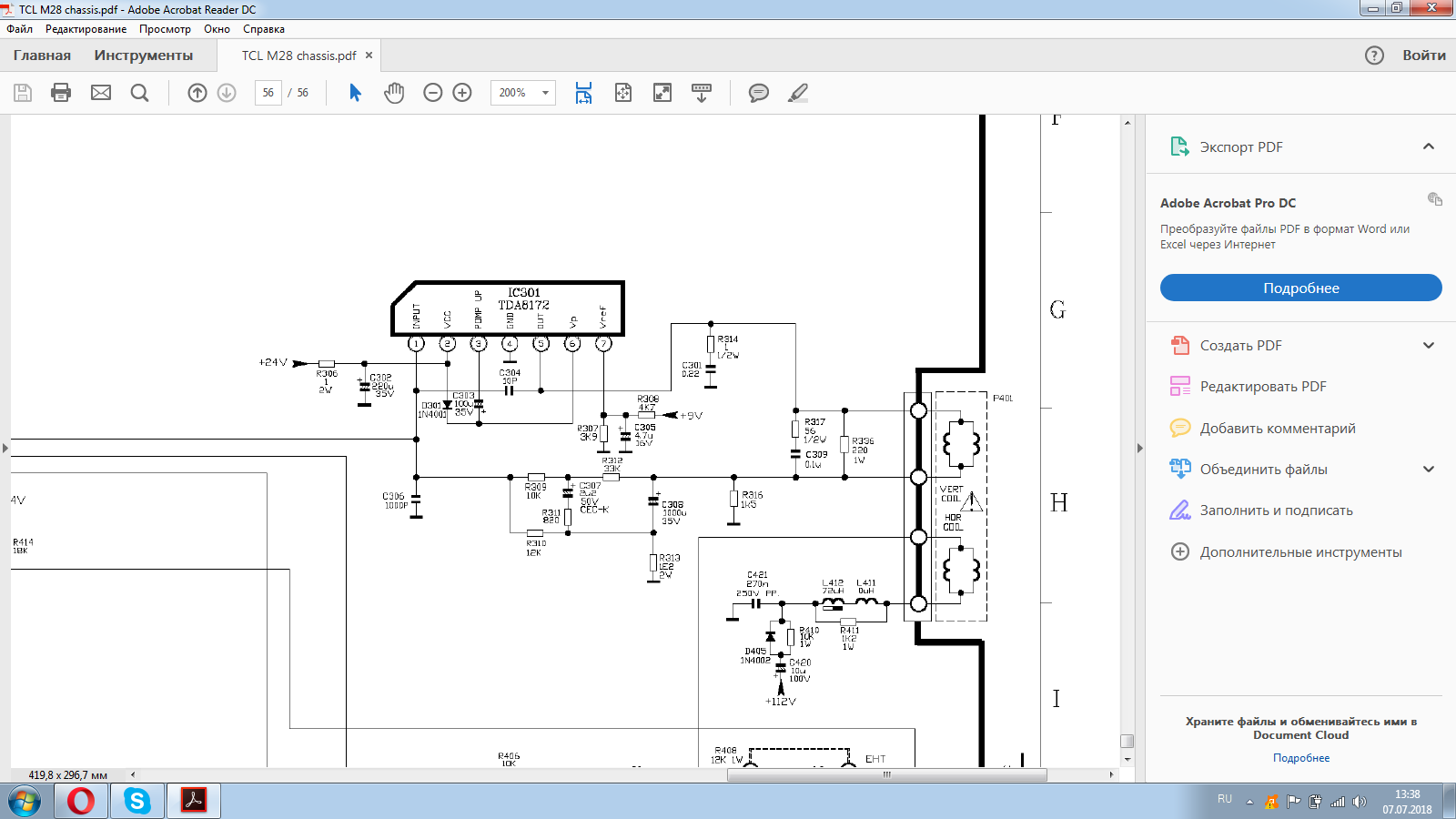

Можешь так? Просто грамотно написать, ненужно стрелочки рисовать. Ты же мастер, тут собаку съел и давно знаешь принцип работы и что эти схемы в основном одинаковые. И шасси М28 точно ремонтировал. И микру развертки тоже. И цепи эти прозванивал. Просто напиши мне Вот микруха, на первую ногу приходит сигнал с проца, 2-4 питание(оно есть), и так дальше, где эта ОС. Даже часть схемы тебе пришлю.

Прикрепленные файлы:
